各部の名前、動作環境、仕様

for WN-G54/BB

困ったときには｜本マニュアルでの呼び方／マークの説明

マニュアルトップご注意

ご覧になる項目をクリックしてください。

	各部の名前とはたらき
	動作環境
	仕様

　　　

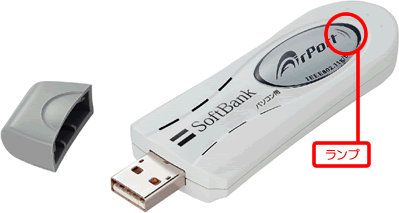

各部の名前とはたらき

ランプの状態		内容
緑点灯		モデム（アクセスポイント）と接続し、データ転送なし
遅い緑点滅		モデム（アクセスポイント）の検索中
速い緑点滅		データ転送中

名前

はたらき

切替スイッチ
(側面)

ON （●印のある方）	オートインストールがONの状態
OFF	オートインストールがOFFの状態通常の無線LANアダプタとして動作します。（CD-ROMからインストールする場合に設定します。） CD-ROMからインストールする方法は、【CD-ROMからインストールする方法】をご覧ください。


	●	セットアップが完了し、すでにインターネットに接続できる場合は、切替スイッチを“OFF”にしてご利用になることをおすすめします。パソコンからの認識が早くなり、よりスムーズにご利用いただけるようになります。

　

ページトップへ戻る

動作環境

動作環境	USB規格に準拠したUSBスロット(2.0/1.1)と有線LANポートを搭載し、 CD-ROMドライブ(インストール用)を搭載した下記の機種・OS
対応機種	DOS/Vマシン弊社では、OADG加盟メーカーのDOS/Vマシンで動作確認をしております。
対応OS	Windows XP（SP1以降） Windows 2000（SP4以降） Windows Me Windows 98（Second Edition含む）
対応ブラウザ	Internet Explorer 5.0以降

※	スタンバイやレジュームなどの休止状態からの復帰には対応しておりません。
※	本製品は、USB 2.0/1.1の各インターフェイスに対応します。USB 2.0環境での動作は、弊社製USB 2.0インターフェイスおよびintel社製チップセット搭載パソコンのUSB 2.0インターフェイスにて確認を行っております。その他のインターフェイスとの動作対応については、各インターフェイスメーカーにお問い合わせください。 USB 2.0接続でお使いになる場合、弊社製USB 2.0インターフェイスと接続して使用するには、Microsoft社製USB 2.0ドライバが必要となります。（詳しくは弊社製USB2.0インターフェイスの取扱説明書をご覧ください。） USB2.0 Host Controller搭載の機種をご使用の場合に「Windows XP ホットフィックス‐KB822603」をインストールしてください。WindowsUpdateやMicrosoft社のサイトより入手できます。
※	株式会社デジオン製 Drag'n Drop® がインストールされている場合は、本製品のセットアップ作業を行う前にいったんその機能をoffにしてください。（入っているかどうかや、機能を停止する手順については、パソコンおよびソフトウェアメーカーへお問合せください。）

ページトップへ戻る

仕様

インターフェイス	USB2.0/1.1（Type A）
無線準拠規格	IEEE802.11g/b
伝送方式	直接拡散スペクトラム拡散（DS-SS方式）直交周波数分割多重（OFDM方式）
周波数帯	2412～2472MHz（中心周波数：1～13チャンネル）
データ転送速度	54/48/36/24/18/12/9/6Mbps（IEEE802.11g）^※1 11/5.5/2/1Mbps（IEEE802.11b） ^※1
伝送距離	見通し約200m ※環境条件により異なります。
セキュリティ	WEP128(104)/64(40)bit、WPA（暗号化方式：TKIP/AES^※2、認証方式：PSK）
対応機種	USB2.0または1.1準拠のUSBポート（Type A）と有線LANポートを搭載したDOS/Vマシン
対応OS	Windows XP（SP1以降） Windows 2000（SP4以降） Windows Me Windows 98（Second Edition含む）
対応ブラウザ	Internet Explorer 5.0以降
電源電圧定格	DC5V（USBバスパワーにて動作）
消費電流	500mA
使用温度範囲	0℃～35℃（パソコンの動作する温度範囲であること）
使用湿度範囲	0％～95％（結露なきこと）
外形寸法	約33(W)×97(D)×13(H)mm
質量	約25g

※1	記載の伝送速度は無線LAN規格の理論値です。実効速度は環境により異なります。
※2	WPAモードは専用モジュールをMicrosoft社Webサイトよりダウンロードしてインストールする必要があります。Windows XP SP2ではそのままWPAモードを利用できます。
