クイックコネクトHGの無線セキュリティ設定手順


手順
1

アクセスポイントの電源が入っていることを確認します。

　
２

１．［スタート］→［すべてのプログラム］（[プログラム]）→［I-O DATA 無線LAN］→［QuickConnect HG］→［クイックコネクト 　 HG］を順にクリックします。
２． [無線ステータス]の［設定ウィザード］ボタンをクリックします。
.３．[無線LAN設定ウィザード］が開始されます。「接続するアクセスポイントを自動検索して設定する」を選択し、
　 [次へ]ボタンをクリックします。


３

設定済みの無線アクセスポイントが検索されますので、選択し[次へ]ボタンをクリックします。


４

暗号化設定をします。

アクセスポイントで暗号化設定されていない場合は「なし」を選択して[次へ]ボタンをクリックします。このあと5へお進みください。

暗号化設定されている場合には、下の手順をご覧ください。

注意
　 　 　
● WPA-EAP、WPA2-EAPで暗号化する場合は
　 　 　
　 　 WPA-EAP、WPA2-EAPの[EAP-TLS]、[PEAP]、[EAP-TTLS]で暗号化する場合は、別途Radius認証サーバーと電子証明書発行サーバーの管理者より、事前に証明書の発行を受けてください。詳しくは、ネットワーク管理者にお尋ねください。
　 　 　

参考
　 　 　
● WPAとは
　 　 WPAとは、「Wi-Fi Protected Access」の略で脆弱性が指摘されるWEPに代わる新しいセキュリティー規格です。TKIP/AESという暗号化方式を利用しています。TKIPとは、（Temporal Key Integrity Protocol）という暗号化方式で、一定時間ごとに鍵を更新し、1つの暗号鍵を長い期間、共有して使うWEPと比べてより安全な通信が可能となりました。
　 　 　
● WPA2とは
　 　 WPA2とは、「Wi-Fi Protected Access2」の略で、セキュリティー標準規格IEEE802.11i準拠でAES暗号化に対応したWPAより堅牢なセキュリティ方式です。
　 　 　
　

●暗号の種類を次の中から選択してください。
WPA-EAP、WPA2-EAPで暗号化する場合
WPA-PSK、WPA2-PSKで暗号化する場合
WEPで暗号化する場合



WPA-EAP、WPA2-EAPで暗号化する場合

設定ができたら、5へお進みください。

※

IEEE802.1x部分の設定に関しては、ネットワーク管理者にご確認ください。
以下の手順は、設定方法の例のひとつです。

EAP-TLSの場合

LEAPの場合

EAP-TTLSの場合

PEAPの場合

例）EAP-TLSの場合

●暗号化設定

１．暗号化方法

WPA-EAP(TKIP）

TKIPを使用して暗号化します。

WPA-EAP(AES)

TKIPより高度なAESを使用して暗号化します。

WPA2-EAP(AES)

IEEE802.11iに準拠し、AESを使用して暗号化します。
２．IEEE802.1x認証方法
 IEEE802.1xの認証方法を選択します。（EAP-TLS）

３．[次へ]ボタン

 次へ進み、必要情報を設定します。設定内容は、ネットワーク管理者へお尋ねください。

▼

●クライアント証明設定

１．ユーザー証明書

 ユーザー証明書を選択します。
２．ログイン名
 ログイン名を入力します。

３．[次へ]ボタン

 次へ進みます。

▼

●サーバー証明設定

１．サーバー証明書

 サーバー証明書を選択します。
２．サーバー/ドメイン名などの証明情報の確認を行う
 サーバードメイン名などの証明情報が必要な場合、[サーバー/ドメイン名…]にチェックを付けます。
３．確認情報

[ドメイン名の終端が一致する]

ドメイン名の終端のサブドメイン名を入力します。
（“iodata.jp”の場合、“jp”）

　[サーバー名が完全一致する]

サーバー名をすべて入力します。
（例：“RadiusSrv.iodata.jp”など）

４．[次へ]ボタン

 次へ進みます。5へお進みください。



例）LEAPの場合

●暗号化設定

１．暗号化方法

WPA-EAP(TKIP）

TKIPを使用して暗号化します。

WPA-EAP(AES)

TKIPより高度なAESを使用して暗号化します。

WPA2-EAP(AES)

IEEE802.11iに準拠し、AESを使用して暗号化します。
２．IEEE802.1x認証方法
 IEEE802.1xの認証方法を選択します。（LEAP）

３．[次へ]ボタン

 次へ進み、必要情報を設定します。設定内容は、ネットワーク管理者へお尋ねください。

▼

●ユーザー情報
１．確認情報

[以下のユーザー名とパスワードを使用する]にチェックを付け、[ユーザー名]、[パスワード]、[ドメイン名]を入力します。

ユーザー名

LEAP認証を行うためのユーザー名を入力します。(必須)
パスワード

LEAP認証を行うためのパスワードを入力します。(必須)

ドメイン名

LEAP認証を行うドメイン名を入力します。

※ユーザー名とドメイン名の関係…
LEAPのユーザー名は、以下のようなプリンシパル名で表記される場合がありますが、この場合@をはさんで前方をユーザー名、後方をドメインとして入力してください。

testuser@iodata.local
→ ユーザー名：testuser ドメイン名：iodata.local

２．[次へ]ボタン

 次へ進みます。5へお進みください。



例）EAP-TTLSの場合

●暗号化設定

１．暗号化方法

WPA-EAP(TKIP）

TKIPを使用して暗号化します。

WPA-EAP(AES)

TKIPより高度なAESを使用して暗号化します。

WPA2-EAP(AES)

IEEE802.11iに準拠し、AESを使用して暗号化します。
２．IEEE802.1x認証方法
 IEEE802.1xの認証方法を選択します。（EAP-TTLS）
３．トンネリング方法
 Radiusサーバーで許可されるものを選択します。

４．[次へ]ボタン

 次へ進み、必要情報を設定します。設定内容は、ネットワーク管理者へお尋ねください。

▼

●ユーザー情報
１．確認情報

[以下のユーザー名とパスワードを使用する]にチェックを付け、[ユーザー名]、[パスワード]、[ドメイン名]を入力します。

ユーザー名

EAP-TTLS認証を行うためのユーザー名を入力します。(必須)
パスワード

EAP-TTLS認証を行うためのパスワードを入力します。(必須)

ドメイン名

EAP-TTLS認証を行うドメイン名を入力します。

※ユーザー名に関して…
EAP-TTLSのログイン名は、プリンシパル名とユーザー名が設定可能です。

プリンシパル名
Radiusサーバーで情報確認をせずdomainサーバーに情報を渡して確認、Radiusサーバーでの認証を行う場合に入力してください。
例）testuser@iodata.localの場合
ユーザー名： testuser
ドメイン： iodata.local

ユーザー名
Radiusサーバーにて情報確認・認証を行う場合に入力してください。
例）testuser

２．[次へ]ボタン

 次へ進みます。

▼

●サーバー証明設定

１．サーバー証明書

 サーバー証明書を選択します。
２．サーバー/ドメイン名などの証明情報の確認を行う
 サーバードメイン名などの証明情報が必要な場合、[サーバー/ドメイン名…]にチェックを付けます。
３．確認情報

[ドメイン名の終端が一致する]

ドメイン名の終端のサブドメイン名を入力します。
（“iodata.jp”の場合、“jp”）

　[サーバー名が完全一致する]

サーバー名をすべて入力します。
（例：“RadiusSrv.iodata.jp”など）

４．[次へ]ボタン

 次へ進みます。5へお進みください。



例）PEAPの場合

●暗号化設定

１．暗号化方法

WPA-EAP(TKIP）

TKIPを使用して暗号化します。

WPA-EAP(AES)

TKIPより高度なAESを使用して暗号化します。

WPA2-EAP(AES)

IEEE802.11iに準拠し、AESを使用して暗号化します。
２．IEEE802.1x認証方法
 IEEE802.1xの認証方法を選択します。（PEAP）
３．トンネリング方法
 MS-CHAP V2（MS-PEAP/PEAPv0）のみです。
※現在、本サプリカントでサポートしているPEAPのトンネリング方法は、MS-CHAP V2(MS-PEAP/PEAP v0)のみとなっております。

４．[次へ]ボタン

 次へ進み、必要情報を設定します。設定内容は、ネットワーク管理者へお尋ねください。

▼

●ユーザー情報
１．確認情報

[以下のユーザー名とパスワードを使用する]にチェックを付け、[ユーザー名]、[パスワード]、[ドメイン名]を入力します。

ユーザー名

PEAP認証を行うためのユーザー名を入力します。(必須)
パスワード

PEAP認証を行うためのパスワードを入力します。(必須)

ドメイン名

PEAP認証を行うドメイン名を入力します。

※ユーザー名とドメイン名の関係…
PEAPのユーザー名は、以下のようなプリンシパル名で表記される場合がありますが、この場合@をはさんで前方をユーザー名、後方をドメインとして入力してください。

testuser@iodata.local
→ ユーザー名：testuser ドメイン名：iodata.local

２．[次へ]ボタン

 次へ進みます。

▼

●サーバー証明設定

１．サーバー証明書

 サーバー証明書を選択します。
２．サーバー/ドメイン名などの証明情報の確認を行う
 サーバードメイン名などの証明情報が必要な場合、[サーバー/ドメイン名…]にチェックを付けます。
３．確認情報

[ドメイン名の終端が一致する]

ドメイン名の終端のサブドメイン名を入力します。
（“iodata.jp”の場合、“jp”）

　[サーバー名が完全一致する]

サーバー名をすべて入力します。
（例：“RadiusSrv.iodata.jp”など）

４．[次へ]ボタン

 次へ進みます。5へお進みください。





WPA-PSK、WPA2-PSKで暗号化する場合

上から順に設定を行います。設定ができたら、5へお進みください。

１．暗号化方法

WPA-PSK(TKIP）

TKIPを使用して暗号化します。

WPA-PSK(AES)

TKIPより高度なAESを使用して暗号化します。

WPA2-PSK(AES)

IEEE802.11iに準拠し、AESを使用して暗号化します。
２．暗号キー

ASCII（8〜63文字）

アクセスポイントと同じPre Shared Keyを入力します。
（半角英数字で8〜63文字で入力します。）

16進数（64文字）

アクセスポイントと同じPre Shared Keyを入力します。
（0〜9、A〜Fで64文字入力します。）

３．[次へ]ボタン

 次へ進みます。5へお進みください。





WEPで暗号化する場合

上から順に設定を行います。設定ができたら、5へお進みください。

１．暗号化方法
WEP(64bit)
暗号キーを64bitで設定します。

WEP(128bit)
暗号キーを128bitで設定します。
WEP(152bit)
暗号キーを152bitで設定します。

２．暗号キー

アクセスポイントと同じ暗号キーを入力します。

デフォルトキー
WEPで送信するキーを選択します。通常はWEPキー１を使用します。選択したキーを使用して送信データを暗号化します。

入力方法
ASCII
64bit
半角英数字で5文字入力します。

128bit
半角英数字で13文字入力します。
152bit
半角英数字で16文字入力します。

16進コード
64bit
0〜9、A〜Fで10文字入力します。

128bit
0〜9、A〜Fで26文字入力します。
152bit
0〜9、A〜Fで32文字入力します。

３．[次へ]ボタン

次へ進みます。5へお進みください。

※ServicePack１にアップグレードしていないWindows XPでは、[キーの長さ]と[キーのインデックス]が、弊社Web設定の表記と異なります。それぞれ以下のように読み替えてください。
40ビット=64ビット、104ビット＝128ビット
キー0=キー1、キー1=キー2、キー2=キー3、キー3=キー4

参考
　 　 　
●

WEP（152ビット）について
　 　 152ビット暗号化はIEEE802.11規格で定義されている機能ではなく、他社製無線LAN子機との接続を保証するものではありませんので、ご了承ください。
152ビットで設定する場合は、通信相手も152ビットの暗号化に対応している必要があります。
　 　 　
● ご使用の無線LAN製品によっては、［128ビット］に対応していない製品があります。これらの製品を使用する場合は、[64ビット]で設定してください。
　 　 　
　




５

IPアドレスの設定を行う場合は、[プロファイルの設定を…]のチェックを外して、IPアドレスの設定をします。
IPアドレスの設定を行わない場合は、そのまま[次へ]ボタンをクリックしてください。


６

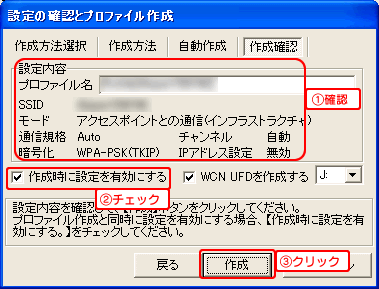

設定内容を確認し、[作成時に設定を有効にする]にチェックを付けて、[作成]ボタンをクリックします。



これで設定は完了です。アクセスポイントと通信できます。
