本製品を接続する

メディアを入れる/取り出す 添付ソフトウェアを使ってみよう BDにデータを書き込もう DVDにデータを書き込もう 困ったときには〜Q&A
本製品をパソコンに接続します。
本製品を接続する
1

周辺機器とパソコンの電源を切り、パソコンの電源ケーブルをコンセントから抜きます。



2

パソコンのルーフカバー、5インチベイのカバーを外し、本製品を取り付けます。
(ルーフカバー、5インチベイのカバーについてはパソコンの取扱説明書をご覧ください。)


3

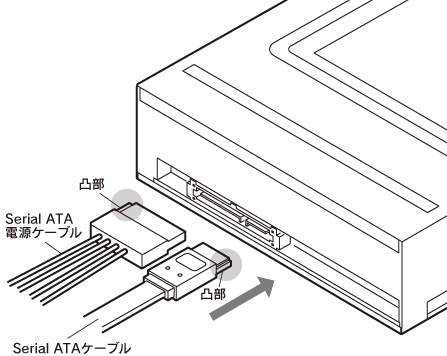

各ケーブルを接続します。
@Serial ATAケーブル パソコン本体から出ているSerial ATAケーブルを、本製品のSerial ATAコネクターに接続します。

ASerial ATA電源ケーブル

パソコン本体から出ているSerial ATA電源ケーブルを本製品のSerial ATA電源コネクターに接続します。



本製品にはSerial ATAケーブルおよびSerial ATA電源ケーブルを添付しておりません。

パソコン本体にSerial ATAケーブルおよびSerial ATA電源ケーブルがない場合は、別途ご用意ください。

ケーブルを差し込むときはケーブルの向きにご注意ください。
Serial ATAケーブルの凸部が右側、Serial ATA電源ケーブルの凸部が左側になるように挿入します。
逆向きでは押し込めないようになっていますが、無理に差し込もうとするとコネクターが破損します。
パソコンによってはSerial ATAケーブルの形状が上図と若干異なる場合があります。Serial ATAケーブルであれば仕様は同じですので、凸部の向きにだけご注意いただき、ご使用ください。


4

添付の取り付けネジで本製品をとめます。
お使いの機種によって、ネジ穴の場所や数が異なります。詳しくは、パソコンの取扱説明書をご覧ください。


5

パソコンのルーフカバーを取り付け、ケーブルや周辺機器を元に戻します。

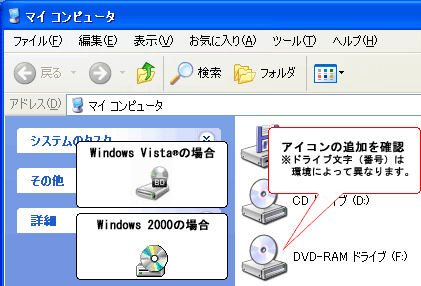

6 パソコンを起動し、[マイコンピュータ](または[コンピュータ])で本製品のアイコンが追加されていることを確認してください。 (アイコンが追加されていない場合は、【困ったときには〜Q&A】「本製品のアイコンがマイコンピュータ(または「コンピュータ」)に表示されない」をご参照ください。)

(画面例:Windows XPでメディア未挿入時 )
アイコンが追加されていることを確認してください。


マイコンピュータ(または「コンピュータ」)でのアイコン表示について
OSおよびメディアの種類、メディアの挿入/未挿入、また挿入したメディアがブランクメディアか書き込み済みメディアかによって、アイコン表示は異なります。
例えばWindows XPでBD-REのブランクメディアを挿入した場合、[CDドライブ]となります。
Windows XPでBD-REのブランクメディアを挿入した場合[CDドライブ]
