本製品をパソコンに接続する手順を説明します。

eSATAケーブルでパソコンに接続する場合
（eSATAコネクター搭載製品のみ）

USBケーブルでパソコンに接続する場合
･ 縦置き手順
･ 横置き手順
　
本製品をパソコンに接続する
▼ eSATAケーブルでパソコンに接続する場合（eSATAコネクター搭載製品のみ）



パソコンとの接続については、製品に添付の冊子「セットアップガイド」でも紹介しております。
ACアダプター、ケーブルなどを接続する部分や、ドライブの電源スイッチの位置などは、「セットアップガイド」をご確認ください。
　
・ 本製品にメディアを入れたまま移動したり傾けたりしないでください。本製品やメディアを破損します。
・ AHCIモードでご利用ください。

1

 パソコンと周辺機器の電源を切り、パソコンの電源ケーブルをコンセントから抜きます。
2 パソコンのルーフカバーを外し、添付のeSATAブラケットをパソコンのPCIスロットに挿し込み、ネジ止めします。
※ ネジはパソコン付属のものをご使用ください。
3 添付のeSATAブラケットのケーブルをパソコン内部のSATAポート（シリアルATAコネクター）に接続します。
4 パソコンのルーフカバーや電源ケーブル、周辺機器を元に戻します。
5 本製品のモード切替スイッチを［ノーマルモード]に設定します。
6 本製品に、添付のeSATAケーブルを接続します。
7 本製品に、添付のACアダプターを接続し、電源コンセントにつなぎます。
8 本製品の電源を［ON］にします。
9 eSATAケーブルをeSATAブラケット（SATAポート）に接続します。
10 パソコンの電源を入れます。
※ Windowsを管理者権限でログオンしてください。

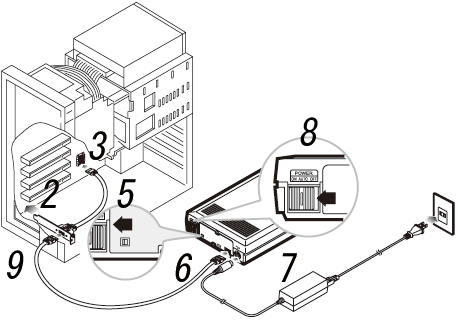

接続図
　
11 ［マイコンピュータ］（または[コンピュータ]）でアイコンが追加されていることを確認してください。 （アイコンが追加されていない場合は、【困ったときには〜Q&A】「本製品をポートに接続しても認識しない（本製品のアイコンがマイコンピュータ(または「コンピュータ」)に表示されない）」をご参照ください。）
　

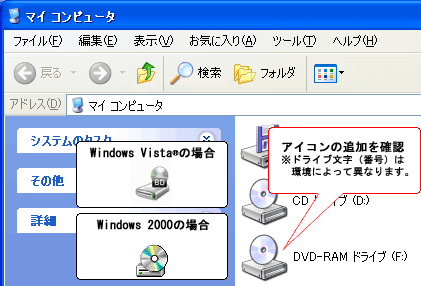

（画面例：Windows XPでメディア未挿入時 ）
［マイコンピュータ］でアイコンが追加されていることを確認してください。
　
マイコンピュータ（または「コンピュータ」）でのアイコン表示について
OSおよびメディアの種類、メディアの挿入/未挿入、また挿入したメディアがブランクメディアか書き込み済みメディアかによって、アイコン表示は異なります。
例えばWindows XPでBD-REのブランクメディアを挿入した場合、[CDドライブ]となります。
Windows XPでBD-REのブランクメディアを挿入した場合[CDドライブ]
　 ▲ページトップへ

▼ USBケーブルでパソコンに接続する場合


･ ドライブはパソコンが起動していても、接続することができます。
･

パソコンとの接続については、製品に添付の冊子「セットアップガイド」でも紹介しております。
ACアダプター、ケーブルなどを接続する部分や、ドライブの電源スイッチの位置などは、「セットアップガイド」をご確認ください。
･ 本製品をUSB 2.0で動作させるには、USB 2.0インターフェイスに接続する必要があります。
･ 本製品にメディアを入れたまま移動したり傾けたりしないでください。本製品やメディアを破損します。
･ Windowsを管理者権限でログオンしてください。

1

本製品のモード切替スイッチを［ノーマルモード］に設定します。
2

添付のUSBケーブルを本製品に接続します。

3

 本製品に、添付のACアダプターを接続し、電源コンセントにつなぎます。
4 本製品の電源をAUTOまたはONにします。
※ 電源をAUTOにした場合には、パソコンの電源に連動して本製品の電源がONになります。詳しくは【ミニ知識】「電源連動機能」をご覧ください。
5 添付のUSBケーブルを、パソコンのUSBポートにつなぎます。
※ 機種によりUSBポートの位置は異なります。

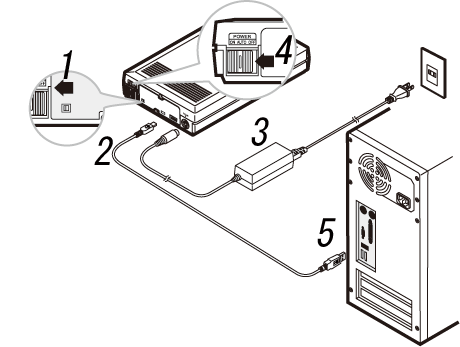

接続図
　
7 ［マイコンピュータ］（または[コンピュータ]）でアイコンが追加されていることを確認してください。 （アイコンが追加されていない場合は、【困ったときには〜Q&A】「本製品をポートに接続しても認識しない（本製品のアイコンがマイコンピュータ(または「コンピュータ」)に表示されない）」をご参照ください。）
　
（画面例：Windows XPでメディア未挿入時 ）
［マイコンピュータ］でアイコンが追加されていることを確認してください。
　
マイコンピュータ（または「コンピュータ」）でのアイコン表示について
OSおよびメディアの種類、メディアの挿入/未挿入、また挿入したメディアがブランクメディアか書き込み済みメディアかによって、アイコン表示は異なります。
例えばWindows XPでBD-REのブランクメディアを挿入した場合、[CDドライブ]となります。
Windows XPでBD-REのブランクメディアを挿入した場合[CDドライブ]
　 ▲ページトップへ
　
縦置き手順
　

本製品にメディアを入れたまま移動したり傾けたりしないでください。本製品やメディアを破損します。
　
1 添付の縦置きスタンドの裏に添付のゴム足を4枚貼り付けます。
　
　

2

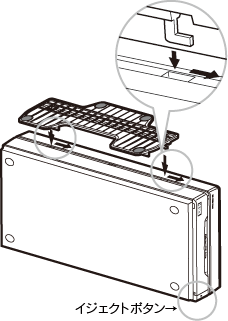

 イジェクトボタンが下になるように立て、縦置きスタンドを本体に取り付けます。
　
　

3

 イジェクトボタンが上になるように縦置きにします。
　
　 ▲ページトップへ
　
横置き手順
　

本製品にメディアを入れたまま移動したり傾けたりしないでください。本製品やメディアを破損します。
　
1 本製品の底に添付のゴム足を4枚貼り付けます。
　
　

2

 ゴム足を貼り付けた方を下にして横置きします。
　
　▲ページトップへ
