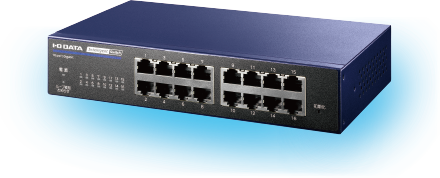

※ 画像はBSH-G16Mです。

検索結果

トップページ

設定画面の詳細

※ 画像はBSH-G16Mです。

BSH-G08M
BSH-G16M
BSH-G24M

Gigabit対応インテリジェントスイッチ

全ページをプリント全ページをプリント
「全ページをプリント」は、PCのみでお使い頂ける機能です。

システム情報

本製品に関する情報を表示します。
[編集]をクリックすると、システム情報を編集画面を表示します。

システム情報を編集画面

スイッチ名、設置場所、管理者を編集できます。

ログメッセージ

ログメッセージを表示します。

クリア
ログメッセージを削除します。

更新
ログメッセージを更新します。

保存
ログメッセージをファイルに保存します。

リンクアグリゲーション

各リンクアグリゲーショングループの状態を表示します。

MACアドレステーブル

LANポートに接続されたネットワーク機器のMACアドレスを表示します。

クリア
MACアドレステーブルの項目を削除します。

更新
MACアドレステーブルを更新します。

IPアドレス

IPv4アドレス

アドレスタイプ
スタティック:固定IPアドレスを設定します。
ダイナミック:DHCPサーバーから取得します。

IPv4アドレス
IPv4アドレスを表示・設定します。

サブネットマスク
サブネットマスクを表示・設定します。

IPv4デフォルトゲートウェイ
IPv4デフォルトゲートウェイを表示・設定します。

DNSサーバー1・2
IPv4のDNSサーバーを表示・設定します。

IPv6アドレス

自動設定
「有効」にチェックすると、IPv6リンクローカルアドレスが自動的に付与されます。

DHCPv6クライアント
「有効」にチェックすると、DHCPv6 サーバーから、IPv6 アドレスなどの設定を自動的に取得します。

IPv6アドレス
IPv6アドレスを設定します。

プレフィックス長
プレフィックスの長さを設定します。

IPv6デフォルトゲートウェイ
IPv6デフォルトゲートウェイを設定します。

DNSサーバー1・2
IPv6のDNSサーバーを設定します。

現在のステータス

本製品の現在のIPアドレスなどを表示します。

時刻設定

設定方法

設定方法

SNTP:サーバーから日時情報を受け取ります。

PCから:設定画面を開いているPCから日時情報を取得します。

手動設定:日時を手動で設定します。

SNTP

SNTPサーバーに関する設定をします。
「設定方法」で[SNTP]を選んだときに表示されます。

サーバーアドレス
SNTPサーバーを指定します。
上にあるSNTPサーバーから優先して取得します。

ポート番号
SNTPサーバーが使うポートを指定します。

間隔
日時を取得する間隔を設定します。

手動設定

日時を手動入力します。
「設定方法」で[手動設定]を選んだときに表示されます。

現在のステータス

本製品に設定されている日時を表示します。

ポート設定

ポート設定

ポートの状態と設定内容を表示します。

編集
ポートを選んでからクリックすると、「ポート設定を編集」画面を表示します。

ポート設定を編集

説明
ポートに対する説明文を任意で入力します。

状態
「有効」のチェックを外すと、このポートは無効になります。

リンク速度
リンク速度を設定します。

Duplex
双方向通信について設定します。

フロー制御
フロー制御を設定します。

リンクアグリゲーション グループ

ロードバランスアルゴリズム

転送されたパケットに対する負荷分散方式を設定します。

ロードバランスアルゴリズム

MACアドレス:
転送されたパケットのMACアドレスに基づいて負荷分散します。

IP-MACアドレス:
転送されたパケットのIPアドレスとMACアドレスの両方に基づいて負荷分散します。

適用
ロードバランスアルゴリズムの設定内容を、リンクアグリゲーションテーブルに反映します。

リンクアグリゲーションテーブル

リンクアグリゲーショングループ(LAG)の情報を表示します。

編集
LAGを選んでからクリックすると、「リンクアグリゲーショングループを編集」画面を表示します。

クリア
LAGを選んでからクリックすると、設定を消去します。

リンクアグリゲーショングループを編集

名前
リンクアグリゲーショングループ(LAG)の名前を設定します。

タイプ
LAGを形成する方法を選びます。

スタティック:
LAGを手動で設定します。

LACP:
LACPプロトコルを使ってネゴシエーションし、LAGを動的に設定します。

メンバー
LAGに参加するポートを設定します。参加するポートを「選択されたポート」に移動してください。

リンクアグリゲーション ポート設定

ポート設定テーブル

リンクアグリゲーショングループを設定します。

編集
LAG(リンクアグリゲーショングループ)を選んでからクリックすると、「ポート設定を編集」画面を表示します。

ポート設定を編集

説明
LAGに対する説明文を任意で入力します。

状態
「有効」のチェックを外すと、このLAGは無効になります。

リンク速度
リンク速度を設定します。

フロー制御
フロー制御を設定します。

リンクアグリゲーション LACP

システム優先度

本製品のLACPシステム優先度を設定します。
相互接続されたLACPシステムにおいて、値が小さいほど優先度は高くなります。

LACPポート設定テーブル

各ポートの優先度とタイムアウトについて設定します。

編集
ポートを選んでからクリックすると、「LACPポート設定を編集」画面を表示します。

LACPポート設定を編集

ポート優先度
リンクアグリゲーショングループ内の優先度について設定します。
同じリンクアグリゲーショングループに参加しているポート内でポート優先度の値が小さいほど優先度は高くなります。

タイムアウト
対向機器からのLACPフレームを受信できなかった場合に、対向機器がダウンしたと判断するまでの時間を設定します。

EEE

EEE

ポートのEEE設定状態を表示します。

編集
ポートを選んでからクリックすると、「EEE設定を編集」画面を表示します。

EEE設定を編集

状態
「有効」にチェックすると、EEEが有効になります。

ジャンボフレーム

有効
有効にチェックすると、ジャンボフレームが有効になります。
環境に合わせて、フレームサイズを設定してください。

※[1522]に設定した場合、ジャンボフレームは無効になります。

ストーム制御

設定

モード
トラフィックレートの単位を設定します。

IFG
フレームサイズの計算に12バイトのIFG(Inter Frame Gap)を含むかどうかを設定します。

Exclude:
IFGを除外します

Include:
IFGを含みます

ポート設定テーブル

編集
ポートを選んでからクリックすると、「ポート設定を編集」画面を表示します。

ポート設定を編集

状態
有効にチェックすると、ストーム制御が有効になります。

ブロードキャスト
有効にチェックすると、ブロードキャストパケットに対して、ストーム制御が有効になります。
入力欄は閾値です。閾値を超えると、パケットのドロップが発生します。

不明のマルチキャスト
有効にチェックすると、不明のマルチキャストパケットに対して、ストーム制御が有効になります。
入力欄は閾値です。閾値を超えると、パケットのドロップが発生します。

不明のユニキャスト
有効にチェックすると、不明のユニキャストパケットに対して、ストーム制御が有効になります。
入力欄は閾値です。閾値を超えると、パケットのドロップが発生します。

設定

状態
有効のチェックを外すと、ループ検知またはループ防止機能が無効になります。

モード

ループ検知:
LANポートがループになっているかどうかを検知します。

ループ防止:
LANポートがループになっているかどうかを検知し、ループになっているポートをシャットダウンします。

復旧時間
ループ防止でシャットダウンされたポートを復旧するまでの時間を設定します。

ループ状態

各ポートがループになっていないか表示します。
状態が「ループ」と表示されている場合、そのポートの接続はループになっています。

LLDP設定について

本製品の情報をLLDPプロトコルで送信するように設定します。
これにより、ネットワークの管理システムで監視・管理できます。

※ ネットワークの管理システムは、別途ご用意・設定してください。

プロパティ

LLDPプロパティ

状態
有効のチェックを外すと、LLDP機能が無効になります。

LLDP送信間隔
LLDPパケットの送信間隔を設定します。

ホールドタイムの乗数
LLDPで送信する自機情報の有効期間を計算するための乗数を設定します。
有効期間=LLDP送信間隔×ホールドタイムの乗数

再初期化の遅延
LLDPを無効から有効に切り換える際、ポートに有効状態が反映されるまでの間隔を設定します。

送信遅延
LLDPパケットの内容が変更されてから送信されるまでの間隔を設定します。

LLDP-MEDプロパティ

機能起動時LLDPDU送信数
LLDP-MED端末を検知した時に、最初の1秒間に出すLLDPパケットの数を設定します。

ポート設定

ポート設定

ポートの設定内容を表示します。

編集
ポートを選んでからクリックすると、「ポート設定を編集」画面を表示します。

ポート設定を編集

モード

送 信:LLDPパケットの送信だけをするモード

受 信:LLDPパケットの受信だけをするモード

送受信:LLDPパケットの送受信をするモード

無 効:LLDPパケットの送受信をしないモード

オプションのTLV
「利用できるTLV」からTLVを選び、[>]をクリックします。

802.1 VLAN名
「利用できるVLAN」からVLANタグを選び、[>]をクリックします。

MEDポート設定

MEDポート設定

ポートの設定内容を表示します。

編集
ポートを選んでからクリックすると、「ポート設定を編集」画面を表示します。

ポート設定を編集

状態
「有効」のチェックを外すと、このポートの LLDP-MED は無効になります。

オプションのTLV
「利用できるTLV」からTLVを選び、[>]をクリックします。

ロケーション

各ロケーション情報を入力します。

隣接機器情報

隣接するネットワーク機器の情報を表示します。

クリア
隣接機器をチェックしてからクリックすると、隣接機器の情報を削除します。

更新
一覧を更新します。

統計情報

全体統計情報

本製品の統計情報を表示します。

差込
隣接LLDP機器を検知して、ネイバーテーブルに追加した回数です。

削除
隣接LLDP機器を検知できなくなった回数です。

ドロープ
隣接LLDP機器を検知できたが、ネイバーテーブルに追加できなかった回数です。

エイジアウト
TTL(Time-to-Live)期限が切れた回数です。

クリア
統計情報を削除します。

更新
統計情報を更新します。

統計テーブル

Txフレーム
送信したLLDPDU数の統計情報です。
合計:送信したLLDPDU数の合計

Rxフレーム
受信したLLDPDU数の統計情報です。
合計:受信したLLDPDU数の合計
廃棄:受信したLLDPUに廃棄したLLDPDU数
エラー:受信したLLDPDUにエラーになっているLLDPDU数

Rx TLV
受信したTLVの統計情報です。
廃棄:受信したTLVに廃棄したTLV数
不明:受信したTLVに認識できないTLV数

ネイバータイムアウト
隣接機器の情報がタイムアウトされた回数です。

クリア
統計情報をチェックしてからクリックすると、チェックした統計情報を削除します。

更新
一覧を更新します。

QoS設定について

動画、音声など特定のパケットに対して、優先的に帯域を確保するように設定します。

一般 プロパティ

状態

有効
有効にチェックすると、QoSが有効になります。

ポート設定テーブル

編集
ポートを選んでからクリックすると、「ポート設定を編集」画面を表示します。

ポート設定を編集

CoS
デフォルトのCoS値を設定します。

信頼
Ingressトラフィックのフレームに入っているCoS値を信頼するかを設定します。
有効にチェックが付いていない場合は、設定したデフォルトCoS値を利用して「CoSに対するキューのマッピング」をします。

リマーキング

CoS
有効にチェックすると、CoSリマーキングが有効になります。
その場合、このポートのEgressトラフィックに対して「キューに対するCoSのマッピング」をします。

一般 CoSマッピング

CoSに対するキューのマッピング

CoSにキューをマッピングします。
「信頼」が[有効]の場合は、マッピングの対象外になります。
「信頼」が[有効]でない場合は、デフォルトCoS値を利用してマッピングします。

キューに対するCoSのマッピング

キューにCoSをリマーキングします。
「リマーキング」の「CoS」が[有効]になっているポートだけが、マッピングの対象になります。

レート制限

Ingress/Egressポートテーブル

編集
ポートを選んでからクリックすると、「Ingress/Egressポートを編集」画面を表示します。

Ingress/Egressポートを編集

Ingress 制限
有効にチェックすると、Ingress 制限が有効になります。
制限値を入力します。

Egress 制限
有効にチェックすると、Egress 制限が有効になります。
制限値を入力します。

ログ設定 プロパティ

状態
[有効]のチェックを外すと、ログが出力されなくなります。

出力レベル
出力するログの緊急度を設定します。
設定したレベル値以上の緊急度を持つログが出力されます。

ログ設定 Syslog設定

Syslog テーブル

追加
Syslogサーバーを追加します。
「Syslog サーバーを追加(編集)」画面を表示します。

編集
選んだSyslogサーバーを編集します。
「Syslog サーバーを追加(編集)」画面を表示します。

削除
選んだSyslogサーバーを削除します。

Syslog サーバーを追加(編集)

アドレスタイプ
サーバーアドレスのタイプを設定します。

サーバーアドレス
Syslogサーバーのアドレスを入力します。

ポート番号
Syslogサーバーのポート番号を入力します。

施設
ログの分類にあたるものを設定します。

出力レベル
出力するログの緊急度を設定します。
設定したレベル値以上の緊急度を持つログが出力されます。

ケーブルテスト

ポート

ポート
テストするポートを選んで、[テスト]をクリックします。
「ケーブルテスト結果」にテスト結果を表示します。

ケーブルテスト結果

ケーブルテストの結果を表示します。

ミラーリング

ミラーリングテーブル

ミラーリンググループの設定を表示します。

ミラーポート
ミラー先になっているポートを表示します。

編集
Ingressパケットがミラーリングされているポートを表示します。

編集
ミラーリンググループを選んでクリックすると、ミラーリングを設定を表示します。

ミラーリングを設定

状態
[有効]にチェックすると、ミラーリング機能を有効にします。

ミラーポート
ミラー先のポートを選びます。

一般パケットを送受信する:
ミラー先ポートで発生するパケットの送受信を許可するかを設定します。

Ingressポート
Ingressパケットがミラーリングされているポートを設定します。

Egressポート
Egressパケットがミラーリングされているポートを設定します。

ユーザーアカウント

ユーザーアカウント

エントリを表示
一度に表示するユーザーアカウントの数を選びます。

追加
ユーザーアカウントを追加します。
「ユーザーアカウントを追加(編集)」画面を表示します。

編集
選んだユーザーアカウントを編集します。
「ユーザーアカウントを追加(編集)」画面を表示します。

削除
選んだユーザーアカウントを削除します。

ユーザーアカウントを追加(編集)

ユーザー名
ユーザー名を設定します。

パスワード
ユーザーのパスワードを設定します。

パスワードの確認
確認のため、「パスワード」と同じ内容を入力します。

権限
ユーザーの権限を設定します。

ファームウェア アップデート

ファームウェアファイルを指定して、アップデートできます。
ファームウェアファイルは、サポートライブラリ(BSH-G08MBSH-G16MBSH-G24M)からダウンロードできます。

ファームウェア 自動更新

自動更新

ファームウェア更新機能

無効:ファームウェアを自動的に確認・更新しません。

更新確認:新しいファームウェアがあるか確認します。
「通知」が表示されます。

自動更新:ファームウェアを自動的に更新します。

スケジュール機能
自動更新の時刻を手動で設定するかどうかを設定します。
[手動]を選ぶと、「曜日」と「時刻」を設定できます。

ファームウェア更新機能が[自動更新]の場合だけ設定できます。

曜日 時刻
自動更新する曜日と時刻を設定します。

スケジュール機能が無効化されているか、[プリセット]の場合には、設定できません。

通知

ファームウェアのバージョンをご確認の上、[F/W更新]ボタンで更新できます。

設定ファイル

動作

設定の復元:設定ファイルを指定して、本製品の設定を復元します。

設定の保存:本製品の設定を、設定ファイルに保存します。

ファイル名
「動作」の[設定の復元]を選んだ場合、設定ファイルを指定します。

システム設定 初期化

出荷時設定に戻す
本製品の設定を、ご購入時の状態に戻します。

システムを再起動する
本製品を再起動します。

システム設定 管理用サービス

管理サービス

HTTP
HTTPプロトコルで設定画面にアクセスすることを許可するか設定します。

HTTPS
HTTPSプロトコルで設定画面にアクセスすることを許可するか設定します。

セッションタイムアウト

HTTP
HTTPプロトコルで設定画面にアクセス中、無操作でログアウトされるまでの時間を設定します。

HTTPS
HTTPSプロトコルで設定画面にアクセス中、無操作でログアウトされるまでの時間を設定します。

SNMP 設定

SNMP
有効にチェックすると、SNMP機能が有効になります。

SNMP ビュー

ビューテーブル

追加
クリックすると、ビューを追加が表示されます。

削除
ビューを選んでクリックすると、選んだビューを削除します。

ビューを追加

ビュー
SNMPビューの名前を設定します。

OIDサブツリー
OIDサブツリーを設定します。

タイプ
OIDサブツリーに対する動作のタイプを設定します。

Included:
対象OIDサブツリーを包含します。

Excluded:
対象OIDサブツリーを除外します。

SNMP グループ

グループテーブル

追加
クリックすると、グループを追加が表示されます。

編集
グループを選んでクリックすると、グループを編集が表示されます。

削除
グループを選んでクリックすると、選んだグループを削除します。

グループを追加(編集)

グループ
グループ名を設定します。

バージョン
グループのSNMPバージョンを設定します。

セキュリティレベル
グループのセキュリティレベルを設定します。SNMPバージョンがSNMPv3の場合のみ設定できます。

ビュー
グループのアクセス範囲を設定します。

Read:
読み込めるSNMPビューを設定します。

Write:
書き込めるSNMPビューを設定します。

Notify:
通知できるSNMPビューを設定します。

SNMP コミュニティ

コミュニティテーブル

追加
クリックすると、コミュニティを追加が表示されます。

編集
コミュニティを選んでクリックすると、コミュニティを編集が表示されます。

削除
コミュニティを選んでクリックすると、選んだコミュニティを削除します。

コミュニティを追加(編集)

コミュニティ
コミュニティ名を設定します。

タイプ
コミュニティのタイプを設定します。

Basic:
コミュニティのアクセス範囲を設定します。

Advanced:
グループに設定されたアクセス範囲を、コミュニティのアクセス範囲に使います。

ビュー
「タイプ」が[Basic]の場合、アクセス範囲を指定するSNMPビューを選択します。

アクセス
「タイプ」が[Basic]の場合、選択したSNMPビューに対するアクセス権を設定します。

グループ
「タイプ」が[Advanced]の場合、グループに設定されたSNMPビューとアクセス権を適用します。

SNMP ユーザー

ユーザーテーブル

追加
クリックすると、ユーザーを追加が表示されます。

編集
ユーザーを選んでクリックすると、ユーザーを編集が表示されます。

削除
ユーザーを選んでクリックすると、選んだユーザーを削除します。

ユーザーを追加(編集)

ユーザー
ユーザー名を設定します。

グループ
ユーザーが所属するグループを選択します。

セキュリティレベル
選択されたグループのセキュリティレベル設定を表示します。

認証

方法
認証方式を選択します。

パスワード
認証パスワードを設定します。

プライバシー

方法
暗号化方式を選択します。

パスワード
暗号化用パスワードを設定します。

SNMP エンジンID

エンジンID
SNMPエンジンを識別するためのユニークなIDを設定します。

ユーザー定義:
チェックすると、エンジンIDを変更できます。

リモートエンジンIDテーブル

追加
クリックすると、リモートエンジンIDを追加が表示されます。

編集
リモートエンジンIDを選んでクリックすると、リモートエンジンIDを編集が表示されます。

削除
リモートエンジンIDを選んでクリックすると、選んだリモートエンジンIDを削除します。

リモートエンジンIDを追加(編集)

アドレスタイプ
サーバーアドレスのタイプを選択します。

サーバーアドレス
リモートSNMPエンジンのアドレスを設定します。

エンジンID
リモートSNMPエンジンのIDを設定します。

SNMP トラップイベント

認証失敗
SNMP認証失敗時にトラップを送信します。

リンクアップ / リンクダウン
ポートにリンクアップ/リンクダウンが発生した時にトラップを送信します。

コールドスタート
システムにコールドスタートが発生した時にトラップを送信します。

ウォームスタート
システムにウォームスタートが発生した時にトラップを送信します。

トポロジ変更
STPによるトポロジ変更を検知した時にトラップを送信します。

設定変更
システムに設定変更が発生した時にトラップを送信します。

F/W更新
システムにF/W更新が発生した時にトラップを送信します。

トランク
リンクアグリゲーショングループに状態変更が発生した時にトラップを送信します。

ループ検知
システムにループが発生した時にトラップを送信します。

CPU利用率の警告
システムのCPU利用率が閾値を超えた時にトラップを送信します。

メモリ利用率の警告
システムのメモリ利用率が閾値を超えた時にトラップを送信します。

SNMP 通知

通知テーブル

設定したSNMPマネージャの情報を表示します。

追加
クリックすると、通知を追加が表示されます。

編集
通知を選んでクリックすると、通知を編集が表示されます。

削除
通知を選んでクリックすると、選んだ通知を削除します。

通知を追加(編集)

アドレスタイプ
SNMPマネージャのアドレスタイプを設定します。

サーバーアドレス
SNMPマネージャのアドレスを設定します。

バージョン
SNMPマネージャのSNMPバージョンを設定します。

タイプ
通知の方式を設定します。

Trap:
Trapで通知する方式

Inform:
Informで通知する方式

コミュニティ / ユーザー
コミュニティ名、又はユーザー名を設定します。「バージョン」がv1, v2の場合は、コミュニティを選択します。SNMPバージョンがv3の場合は、ユーザーを選択します。

セキュリティレベル
SNMPバージョンがv3の場合は、ユーザーのセキュリティレベルを表示します。

ポート番号
SNMPマネージャのポート番号を設定します。

デフォルト値を使用:
チェックすると、デフォルト値を使います。

タイムアウト
Informのタイムアウト時間を設定します。

デフォルト値を使用:
チェックすると、デフォルト値を使います。

再送回数
Informの再送回数を設定します。

デフォルト値を使用:
チェックすると、デフォルト値を使います。

VLANを作成

設定

VLANリスト
まだ作成していないVLAN枠です。「作成済みのVLAN」に移動することで、新しいVLAN設定を作成できます。

作成済みのVLAN
使うVLAN設定です。ここにあるVLAN設定を編集できます。「VLANリスト」に移動することで、VLAN設定を無効化できます。

VLANテーブル

「作成済みのVLAN」に移動したVLAN設定を表示します。

※ VLAN1はデフォルトVLANです。
編集・削除できません。

編集
VLAN設定を選んでからクリックすると、「VLAN名を編集」画面を表示します。

削除
VLAN設定を選んでからクリックすると、VLAN設定はVLANテーブルから削除され、「VLANリスト」に移動します。

VLAN名を編集

名前
VLAN設定の名前を入力できます。

VLAN設定

VLAN
表示・設定するVLAN設定を選びます。ここで選んだVLAN設定の内容が下に表示されます。

モード
ポートのVLAN動作モードを表示します。
この項目は、[VLAN]→[ポート設定]で設定できます。

メンバーシップ
ポートのVLANメンバーシップを設定します。

Excluded:
VLANから除外する

Tagged:
VLANタグでVLANを分ける

Untagged:
VLANタグを使わずに一つのVLANを使う

PVID
ポートVLAN IDを利用しているかどうかを表示します。
ポートモードが Access/Trunkの場合は、メンバーシップにUntaggedを選択すると、自動的にチェックが付きます。

メンバーシップ

メンバーシップテーブル

ポートVLANについて設定します。ポートを選んで[編集]をクリックすると、「ポート設定を編集」画面を表示します。

ポート設定を編集

モード
ポートのVLAN動作モードを表示します。
この項目は、[VLAN]→[ポート設定]で設定できます。

メンバーシップ
ポートのVLANメンバーシップを設定します。

枠:
参加するVLAN番号を選んで、右に移動すれば参加できます。
TaggedのVLANには「T」、UntaggedのVLANには「U」、PVID有効のVLANには「P」が付きます。

Tagged:
VLANタグでVLANを分ける

Untagged:
VLANタグを使用せずに一つのVLANを使用する

PVID:
ポートVLAN IDを付けるかどうかを設定します。

ポート設定

ポート設定テーブル

ポートを選んで[編集]をクリックすると、「ポート設定を編集」画面を表示します。

ポート設定を編集

モード
ポート設定のモードを選びます。

PVID
ポートVLAN IDを設定します。

受け入れるフレームのタイプ
受け入れるフレームのタイプを設定します。

Ingress フィルタリング
[有効]のチェックを外すと、イングレスフィルタリング機能を無効にします。

管理用VLAN

管理用のVLANにするVLAN設定を選びます。
このVLANに属するポートだけが本製品の設定画面にアクセスできます。

ダイナミックアドレス

設定

エージングタイム
接続されている機器のMACアドレスを、ダイナミックアドレステーブルに追加する間隔を設定します。

ダイナミックアドレステーブル

接続された機器のMACアドレスを表示します。

クリア
選んだMACアドレスを削除します。

更新
ダイナミックアドレステーブルの内容を更新します。

スタティックアドレスを追加
選んだMACアドレスをスタティックアドレステーブルに追加します。

スタティックアドレス

スタティックアドレステーブル

スタティックに登録されたMACアドレスを表示します。

追加
「スタティックアドレスを追加(編集)」画面を表示します。

編集
MACアドレスを選んでからクリックすると、「スタティックアドレスを追加(編集)」画面に追加します。

削除
MACアドレスを選んでからクリックすると、選んだMACアドレスをスタティックアドレステーブルから削除します。

スタティックアドレスを追加(編集)

MACアドレス
スタティックアドレスとして登録するMACアドレスを入力します。

VLAN
PVIDを設定します。

ポート
接続するポートを設定します。

STP設定について

ネットワーク上に複数のスイッチがある場合、ループ構成を回避し、その上で通信経路の冗長化を実現できます。

設定

状態
有効にチェックすると、STP機能が有効になります。

動作モード
STPの動作モードを設定します。

パスコスト
本製品自身のパスコストを設定します。

優先度
システムの優先度です。

Hello Time
BPDUを送信する間隔を設定します。

Max Age
BPDUを受信しなくなってから、障害が発生したと見なすまでの時間を設定します。

Forward Delay
ポートの状態遷移にかかる時間を設定します。

転送保留カウント
1秒間に送信するBPDU数を設定します。

ブリッジID
ブリッジIDを表示します。

指定ルートブリッジ
ルートブリッジを表示します。

ルートポート
ルートポートを表示します。

ルートパスコスト
ルートブリッジまでの論理的な距離を表示します。

トポロジ変更カウンター
トポロジの変更が発生した回数を表示します。

最後のトポロジ変更
最後のトポロジ変更が発生してから今まで経った時間を表示します。

ポート設定

状態
STP機能の有効/無効を表示します。

パスコスト
パスコストを表示します。

ポート優先度
優先度を表示します。

BPDUフラッディング
BPDUパケットを透過する機能の有効/無効を表示します。

Edgeポート
Edgeポート機能の有効/無効を表示します。

ポートロール
ポートの役割を表示します。

ポート状態
ポートの状態を表示します。

指定ブリッジ
ルートブリッジIDを表示します。

指定ポートID
指定ポートのIDを表示します。

指定コスト
ポートの実際のパスコストを表示します。

編集
ポートを選んでからクリックすると、「ポート設定を編集」画面を表示します。

プロトコル移行確認
RSTPに対して、現在作動可能なプロトコルバージョンを確認します。

ポート設定を編集

状態
STP機能の有効/無効を設定します。

パスコスト
パスコストを設定します。

ポート優先度
優先度を設定します。

Edgeポート
Edgeポート機能の有効/無効を設定します。

BPDUフラッディング
BPDUパケットを透過する機能の有効/無効を設定します。

現在のステータス
ポートの現在の各種状態を表示します。

ポート状態:
ポートの状態を表示します。

指定ブリッジ:
ルートブリッジIDを表示します。

指定ポートID:
指定ポートのIDを表示します。

指定コスト:
ポートの実際のパスコストを表示します。

Edgeポート:
Edgeポート機能の状態を表示します。

ステータス

更新間隔
表の情報を更新する間隔を設定します。

Rx BPDU
受信したBPDUパケットの統計情報です。

Configuration:
受信したConfiguration BPDUパケットの数

TCN:
受信したトポロジ変更通知の数

Tx BPDU
送信したBPDUパケットの統計情報

Configuration:
送信したConfiguration BPDUパケットの数

TCN:
送信したトポロジ変更通知の数

クリア
選んだポートのデータを削除します。

更新
選んだポートのデータを更新します。

マルチキャスト設定について

スイッチの各ポートのIGMPパケットやMLDパケットを監視し、適切なポートにだけマルチキャストパケットを転送します。
これにより、不要なトラフィックを抑制し、データなどを効率よく処理することができます。

IGMPスヌーピング プロパティ

状態
有効にチェックすると、IGMPスヌーピング機能を有効にします。

バージョン
利用するIGMPスヌーピングのバージョンを設定します。

レポート抑制
有効にチェックすると、IGMPレポート抑制機能が有効になります。
IGMPレポート抑制を使うと、マルチキャストデバイス へ マルチキャスト ルーター クエリーごとに1つのIGMPレポートだけを転送します。

VLAN設定テーブル

編集
VLAN設定を選んでクリックすると、「VLAN設定を編集」画面を表示します。

VLAN設定を編集

状態
有効にチェックすると、対象のVLANのIGMPスヌーピングを有効にします。

ルーターポート自動学習
有効にチェックすると、ルーターポート自動学習機能を有効にします。
ルーターポート自動学習とは、マルチキャスト ルーターに接続しているポートを自動的に学習する機能です。

高速離脱処理
有効にチェックすると、高速離脱処理を有効にします。
高速離脱処理とは、Leaveメッセージを受信すると、直ちに所属するマルチキャストグループから離脱する機能です。

IGMPスヌーピング クエリア

状態
IGMPクエリアの設定状況を表示します。

動作状態
IGMPクエリアの稼働状況を表示します。

バージョン
利用するIGMPクエリアのバージョンを表示します。

クエリアアドレス
IGMPクエリアのアドレスを表示します。

編集
IGMPクエリアを選んでからクリックすると、「クエリアを編集」画面を表示します。

クエリアを編集

状態
有効にチェックすると、IGMPクエリアを有効にします。

バージョン
利用するIGMPクエリアのバージョンを設定します。

ロバストネス変数
パケットロストの許容範囲を設定します。

クエリー送信間隔
メンバーシップクエリーの送信間隔を設定します。

最大応答時間
メンバーシップレポートの最大応答待ち時間を設定します。

最終メンバクエリーカウント
離脱要求受信後のグループ指定クエリーの送信回数を設定します。

最終メンバクエリー送信間隔
離脱要求受信後のグループ指定クエリーの送信間隔を設定します。

IGMPスヌーピング 統計情報

送受信したIGMPスヌーピング関連パケットの数を表示します。

受信したパケット

合計:
受信したすべてのパケットの数を表示します。

有効:
受信した有効なパケットの数を表示します。

無効:
受信した無効なパケットの数を表示します。

その他:
受信した、有効・無効以外のパケットの数を表示します。

離脱:
受信した離脱要求の数を表示します。

レポート:
受信したレポートの数を表示します。

一般クエリー:
受信した一般クエリーの数を表示します。

グループ指定クエリー:
受信したグループ指定クエリーの数を表示します。

送信元指定クエリー:
受信した送信元指定クエリーの数を表示します。

送信したパケット

離脱:
送信した離脱要求の数を表示します。

レポート:
送信したレポートの数を表示します。

一般クエリー:
送信した一般クエリーの数を表示します。

グループ指定クエリー:
送信したグループ指定クエリーの数を表示します。

送信元指定クエリー:
送信した送信元指定クエリーの数を表示します。

クリア
統計情報を削除します。

更新
統計情報を更新します。

MLDスヌーピング プロパティ

状態
有効にチェックすると、MLDスヌーピングを有効にします。

バージョン
MLDスヌーピングのバージョンを設定します。

レポート抑制
有効にチェックすると、MLDレポート抑制を有効にします。MLDレポート抑制を使うことで、マルチキャスト デバイス へ マルチキャスト ルーター クエリーごとに1つのMLDレポートだけを転送します。

VLAN設定テーブル

編集
VLAN設定を選んでクリックすると、「VLAN設定を編集」画面を表示します。

VLAN設定を編集

状態
有効にチェックすると、対象VLANでMLDスヌーピングを有効にします。

ルーターポート自動学習
有効にチェックすると、ルーターポート自動学習機能を有効にします。
ルーターポート自動学習とは、マルチキャスト ルーターに接続しているポートを自動的に学習する機能です。

高速離脱処理
有効にチェックすると、高速離脱処理を有効にします。
高速離脱処理とは、Leaveメッセージを受信すると、直ちに所属するマルチキャストグループから離脱する機能です。

MLDスヌーピング 統計情報

送受信したMLDスヌーピング関連パケットの数を表示します。

受信したパケット

合計:
受信したすべてのパケットの数を表示します。

有効:
受信した有効なパケットの数を表示します。

無効:
受信した無効なパケットの数を表示します。

その他:
受信した、有効・無効以外のパケットの数を表示します。

離脱:
受信した離脱要求の数を表示します。

レポート:
受信したレポートの数を表示します。

一般クエリー:
受信した一般クエリーの数を表示します。

グループ指定クエリー:
受信したグループ指定クエリーの数を表示します。

送信元指定クエリー:
受信した送信元指定クエリーの数を表示します。

送信したパケット

離脱:
送信した離脱要求の数を表示します。

レポート:
送信したレポートの数を表示します。

一般クエリー:
送信した一般クエリーの数を表示します。

グループ指定クエリー:
送信したグループ指定クエリーの数を表示します。

送信元指定クエリー:
送信した送信元指定クエリーの数を表示します。

クリア
統計情報を削除します。

更新
統計情報を更新します。

送信したパケット

クリア
統計情報を削除します。

更新
統計情報を更新します。

認証サーバー設定

下記変数のデフォルト値を設定
認証サーバー関連項目のデフォルト設定値を設定します。

再送回数:
認証サーバーとの通信に失敗した場合の再送回数を設定します。

タイムアウト:
認証サーバーと接続するときの接続待ち時間を設定します。

認証キー:
認証サーバーと通信するための共有秘密鍵を設定します。

認証サーバーテーブル

追加
「認証サーバーを追加(編集)」画面を表示します。

編集
認証サーバーを選んでクリックすると、「認証サーバーを追加(編集)」画面を表示します。

削除
選んだ認証サーバーを削除します。

認証サーバーを追加(編集)

アドレスタイプ
認証サーバーアドレスのタイプを設定します。

認証サーバーアドレス
「アドレスタイプ」に応じて、認証サーバーのホスト名またはIPアドレスを設定します。

ポート番号
認証サーバーの認証用ポート番号を設定します。

優先度
認証サーバーの優先度を設定します。

認証キー
認証サーバーと通信するための共有秘密鍵を設定します。

再送回数
認証サーバーとの通信に失敗した場合の再送回数を設定します。

タイムアウト
認証サーバーと接続するときの接続待ち時間を設定します。

※[デフォルト値を使用]にチェックすると、初期設定値を使います。

オーセンティケータ設定 プロパティ

認証方法
システム全体の認証方法を設定します。

802.1X認証:
IEEE 802.1X認証方式

MAC認証:
MACアドレスベース認証方式

MACアドレスフォーマット
認証サーバーに登録されている、MAC認証時に利用するMACアドレスのフォーマットを指定します。

例) MACアドレスが「34-76-C5-12-34-5A」で登録されている場合、[XX-XX-XX-XX-XX-XX]を選びます。

ポートモードテーブル

認証方法
各認証方法が有効かを表示します。

ホストモード
ホストモードの設定を表示します。

優先順位
優先順位の設定を表示します。

編集
ポートを選んでクリックすると、「ポートモードを編集」画面を表示します。

ポートモードを編集

認証方法
選んだポートの認証方法を設定します。

802.1X認証:
IEEE 802.1X認証方式

MAC認証:
MACアドレスベース認証方式

ホストモード
ホストモードを設定します。

マルチ認証:
ポートに接続しているクライアントに対して、複数の認証タイプの認証ができるモードです。

マルチホスト:
複数のクライアントをポートに接続できるモードです。

シングルホスト:
1つのクライアントだけをポートに接続できるモードです。

優先順位
マルチ認証の場合は、認証タイプの認証を行う優先順位を設定します。

オーセンティケータ設定 ポート設定

ポート設定テーブル

ポート制御
ポートの認証状態を表示します。

再認証
ポートの再認証設定を表示します。

最大ホスト数
ポートが対応している最大クライアント数を表示します。

一般タイマー
ポートのタイマー設定を表示します。

802.1xパラメーター
ポートの802.1x関連パラメーターの設定を表示します。

編集
ポート設定を選んでクリックすると、「ポート設定を編集」画面を表示します。

ポート設定を編集

ポート制御
ポートの認証状態を設定します。

無効:
ポートの認証を無効にします。

強制的に認証する:
ポートの認証を無効にして、ポートの通信を許可します。

強制的に認証しない:
ポートの認証を無効にして、ポートの通信を拒否します。

自動:
ポートの認証を有効にします。

再認証
定期的な再認証を設定します。

最大ホスト数
ポートが対応している最大クライアント数を設定します。

一般タイマー

再認証:
定期的な再認証の発生間隔を設定します。

非アクティブ:
認証サーバーの応答がないことにより、認証サーバーが非アクティブ状態になっていると判断するまでの間隔を設定します。

待機時間:
認証失敗後の待機時間を設定します。

802.1xパラメーター

TX期間:
クライアントに対するフレームの再送信間隔を設定します。

サプリカントタイムアウト:
クライアントが無反応と判断するまでの間隔を設定します。

サーバータイムアウト:
認証サーバーが無反応と判断するまでの間隔を設定します。

最大リクエスト数:
クライアントに対するフレームの再送信回数を設定します。

EAPOL透過

EAPOL透過機能設定テーブル

編集
ポートを選んでクリックすると、「EAPOL透過機能の設定を編集」画面を表示します。

EAPOL透過機能の設定を編集

EAPOL透過
有効にチェックすると、EAPOLフレームを透過する機能を有効にします。

ACL設定について

MACアドレスやIPアドレスを条件として設定し、通信をフィルタリングします。
これにより、指定したユーザー以外の不要なアクセスを制限することができます。

MAC ACL

ACL名
追加するACLの名前を入力します。

追加
クリックすると、ACL名に入力した内容でACLテーブルにACLを追加します。

ACLテーブル

削除
ACLを選んでからクリックすると、ACLを削除します。

MAC ACE

追加
ACEを追加を表示します。

編集
ACEを選んでからクリックすると、ACEを編集を表示します。

削除
ACEを選んでからクリックすると、選んだACEを削除します。

ACEを追加(編集)

シーケンス番号
ACEのシーケンス番号を設定します。

動作
対象フレームに対する動作を設定します。

送信元MACアドレス
対象フレームの送信元MACアドレスを設定します。
[任意]をチェックすると、すべての送信元MACアドレスが対象になります。

送信先MACアドレス
対象フレームの送信先MACアドレスを設定します。
[任意]をチェックすると、すべての送信先MACアドレスが対象になります。

Ethertype
対象フレームのEthertypeを設定します。
[任意]をチェックすると、すべてのEthertypeが対象になります。

VLAN
対象フレームが所属しているVLANを設定します。
[任意]をチェックすると、すべてのVLANが対象になります。

IPv4 ACL

ACL名
追加するACLの名前を入力します。

追加
クリックすると、ACL名に入力した内容でACLテーブルにACLを追加します。

ACLテーブル

削除
ACLを選んでからクリックすると、ACLを削除します。

IPv4 ACE

追加
ACEを追加を表示します。

編集
ACEを選んでからクリックすると、ACEを編集を表示します。

削除
ACEを選んでからクリックすると、選んだACEを削除します。

ACEを追加(編集)

シーケンス番号
ACEのシーケンス番号を設定します。

動作
対象パケットに対する動作を設定します。

プロトコル
許可または拒否するプロトコルを設定します。

任意:
すべてのプロトコルが対象になります。

選択:
[TCP]か[UDP]を選べます。選んだプロトコルが対象になります。

指定:
指定したプロトコル番号のパケットが対象になります。

送信元IPアドレス
対象パケットの送信元IPv4アドレスを設定します。
[任意]をチェックすると、すべての送信元IPアドレスが対象になります。

送信先IPアドレス
対象パケットの送信先IPv4アドレスを設定します。
[任意]をチェックすると、すべての送信先IPアドレスが対象になります。

サービスタイプ(TOS)
対象パケットのサービスタイプを設定します。

任意:
すべてのTOS値が対象になります。

DSCP:
パケットにTOSフィールドの6ビットを使用して優先度を定義します。

IP Precedence:
パケットにTOSフィールドの3ビットを使用して優先度を定義します。

送信元ポート番号
対象パケットの送信元ポート番号を設定します。

任意:
すべての送信元ポート番号が対象になります。

単一ポート:
1つのポート番号を設定します。

ポート範囲:
ポート範囲を設定します。

送信先ポート番号
対象パケットの送信先ポート番号を設定します。

任意:
すべての送信先ポート番号が対象になります。

単一ポート:
1つのポート番号を設定します。

ポート範囲:
ポート範囲を設定します。

IPv6 ACL

ACL名
追加するACLの名前を入力します。

追加
クリックすると、ACL名に入力した内容でACLテーブルにACLを追加します。

ACLテーブル

削除
ACLを選んでからクリックすると、ACLを削除します。

IPv6 ACE

追加
ACEを追加を表示します。

編集
ACEを選んでからクリックすると、ACEを編集を表示します。

削除
ACEを選んでからクリックすると、選んだACEを削除します。

ACEを追加(編集)

シーケンス番号
ACEのシーケンス番号を設定します。

動作
対象パケットに対する動作を設定します。

プロトコル
許可または拒否するプロトコルを設定します。

任意:
すべてのプロトコルが対象になります。

選択:
[TCP]か[UDP]を選べます。選んだプロトコルが対象になります。

指定:
指定したプロトコル番号のパケットが対象になります。

送信元IPアドレス
対象パケットの送信元IPv6アドレスを設定します。
[任意]をチェックすると、すべての送信元IPアドレスが対象になります。

送信先IPアドレス
対象パケットの送信先IPv6アドレスを設定します。
[任意]をチェックすると、すべての送信先IPアドレスが対象になります。

サービスタイプ(TOS)
対象パケットのサービスタイプを設定します。

任意:
すべてのTOS値が対象になります。

DSCP:
パケットにTOSフィールドの6ビットを使用して優先度を定義します。

IP Precedence:
パケットにTOSフィールドの3ビットを使用して優先度を定義します。

送信元ポート番号
対象パケットの送信元ポート番号を設定します。

任意:
すべての送信元ポート番号が対象になります。

単一ポート:
1つのポート番号を設定します。

ポート範囲:
ポート範囲を設定します。

送信先ポート番号
対象パケットの送信先ポート番号を設定します。

任意:
すべての送信先ポート番号が対象になります。

単一ポート:
1つのポート番号を設定します。

ポート範囲:
ポート範囲を設定します。

ACLバインディング

MAC ACL
適用されたMAC ACLを表示します。

IPv4 ACL
適用されたIPv4 ACLを表示します。

IPv6 ACL
適用されたIPv6 ACLを表示します。

バインド
ポートを選んでクリックすると、ACLバインディングを追加を表示します。

アンバインド
対象ポートに適用されたACLを外します。

ACLバインディングを追加

MAC ACL
対象ポートに適用するMAC ACLを選びます。

IPv4 ACL
対象ポートに適用するIPv4 ACLを選びます。

IPv6 ACL
対象ポートに適用するIPv6 ACLを選びます。

初期設定一覧

状態→システム情報→システム情報を編集

状態→ログメッセージ

状態→MACアドレステーブル

ネットワーク→IPアドレス→IPv4アドレス

ネットワーク→IPアドレス→IPv6アドレス

ネットワーク→時刻設定

ポート→ポート設定→ポート設定を編集

ポート→リンクアグリゲーション→グループ

ポート→リンクアグリゲーション→グループ→リンクアグリゲーショングループを編集

ポート→リンクアグリゲーション→ポート設定→ポート設定を編集

ポート→リンクアグリゲーション→LACP

ポート→リンクアグリゲーション→LACP→LACPポート設定を編集

ポート→EEE→EEE設定を編集

ポート→ジャンボフレーム

ポート→ストーム制御

ポート→ストーム制御→ポート設定を編集

VLAN→VLANを作成

VLAN→VLANを作成→VLAN名を編集

VLAN→VLAN設定

VLAN→メンバーシップ→ポート設定を編集

VLAN→ポート設定→ポート設定を編集

MACアドレステーブル→ダイナミックアドレス

MACアドレステーブル→スタティックアドレス

MACアドレステーブル→スタティックアドレス→スタティックアドレスを追加(編集)

STP→設定

STP→ポート設定→ポート設定を編集

STP→ステータス

ループ検知→設定

LLDP→プロパティ

LLDP→ポート設定→ポート設定を編集

LLDP→MEDポート設定→ポート設定を編集

LLDP→隣接機器情報

マルチキャスト→IGMPスヌーピング→プロパティ

マルチキャスト→IGMPスヌーピング→プロパティ→VLAN設定を編集

マルチキャスト→IGMPスヌーピング→クエリア→クエリアを編集

マルチキャスト→MLDスヌーピング→プロパティ

マルチキャスト→MLDスヌーピング→プロパティ→VLAN設定を編集

RADIUS認証→認証サーバー設定

RADIUS認証→認証サーバー設定→認証サーバーを追加(編集)

RADIUS認証→オーセンティケータ設定→プロパティ

RADIUS認証→オーセンティケータ設定→プロパティ→ポートモードを編集

RADIUS認証→オーセンティケータ設定→ポート設定→ポート設定を編集

RADIUS認証→EAPOL透過→EAPOL透過機能の設定を編集

ACL→MAC ACL

ACL→MAC ACE

ACL→MAC ACE→ACEを追加

ACL→IPv4 ACL

ACL→IPv4 ACE

ACL→IPv4 ACE→ACEを追加

ACL→IPv6 ACL

ACL→IPv6 ACE

ACL→IPv6 ACE→ACEを追加

QoS→一般→プロパティ

QoS→一般→プロパティ→ポート設定を編集

QoS→一般→CoSマッピング

QoS→レート制限→Ingress/Egressポートを編集

診断→ログ設定→プロパティ

診断→ログ設定→Syslog設定→Syslog サーバーを追加

診断→ミラーリング

診断→ケーブルテスト

管理→ユーザーアカウント

管理→ユーザーアカウント→ユーザーアカウントを追加

管理→ファームウェア→自動更新

管理→設定ファイル

管理→SNMP→設定

管理→SNMP→ビュー→ビューを追加

管理→SNMP→グループ→グループを追加

管理→SNMP→コミュニティ→コミュニティを追加

管理→SNMP→ユーザー→ユーザーを追加

管理→SNMP→エンジンID

管理→SNMP→エンジンID→リモートエンジンIDを追加

管理→SNMP→トラップイベント

管理→SNMP→通知

管理→SNMP→通知→通知を追加

管理→システム設定→管理用サービス

状態→システム情報→システム情報を編集

項目 初期設定 備考
スイッチ名 BSH-G Series Switch
設置場所 (null)
管理者 I-O DATA DEVICE, INC.

状態→ログメッセージ

項目 初期設定 備考
表示するエントリ数 50

※ 1ページに表示するエントリ数を設定する

状態→MACアドレステーブル

項目 初期設定 備考
表示するエントリ数 50

※ 1ページに表示するエントリ数を設定する

ネットワーク→IPアドレス→IPv4アドレス

項目 初期設定 備考
アドレスタイプ ダイナミック
IPアドレス 192.168.0.254
サブネットマスク 255.255.255.0
デフォルトゲートウェイ 192.168.0.1
DNSサーバー1 (null)
DNSサーバー2 (null)

ネットワーク→IPアドレス→IPv6アドレス

項目 初期設定 備考
自動設定 未チェック
DHCPv6クライアント 未チェック
IPv6アドレス (null)
プレフィックス長 0
IPv6ゲートウェイ (null)
DNSサーバー1 (null)
DNSサーバー2 (null)

ネットワーク→時刻設定

項目 初期設定 備考
設定方法 SNTP
SNTPサーバー1 ntp.nict.jp
ポート番号 123
SNTPサーバー2 time.nist.gov
ポート番号 123
SNTPサーバー3 time-nw.nist.gov
ポート番号 123
SNTPサーバー4 (null)
ポート番号 (null)
更新間隔 86400 [秒]

ポート→ポート設定→ポート設定を編集

項目 初期設定 備考
説明 (null)
状態 チェック
リンク速度 自動
Duplex 自動
フロー制御 無効

ポート→リンクアグリゲーション→グループ

項目 初期設定 備考
ロードバランスアルゴリズム MACアドレス

ポート→リンクアグリゲーション→グループ→リンクアグリゲーショングループを編集

項目 初期設定 備考
名前 (null)
タイプ スタティック
メンバー (null)

ポート→リンクアグリゲーション→ポート設定→ポート設定を編集

項目 初期設定 備考
説明 (null)
状態 未チェック
リンク速度 無効
フロー制御 自動

ポート→リンクアグリゲーション→LACP

項目 初期設定 備考
システム優先度 32768

ポート→リンクアグリゲーション→LACP→LACPポート設定を編集

項目 初期設定 備考
ポート設定 1
タイムアウト Short

ポート→EEE→EEE設定を編集

項目 初期設定 備考
状態 未チェック

ポート→ジャンボフレーム

項目 初期設定 備考
ジャンボフレーム 未チェック
サイズ 1522

※ ジャンボフレームが未チェック時、設定不可

ポート→ストーム制御

項目 初期設定 備考
モード Kbits/Sec
IFG Exclude

ポート→ストーム制御→ポート設定を編集

項目 初期設定 備考
状態 未チェック
ブロードキャスト チェック
10000
不明のマルチキャスト チェック
10000
不明のユニキャスト チェック
10000

VLAN→VLANを作成

項目 初期設定 備考
VLAN VLAN1

※ VLAN1はデフォルトVLANです

VLAN→VLANを作成→VLAN名を編集

項目 初期設定 備考
名前 VLANxxxx

※ xxxxは数字

VLAN→VLAN設定

項目 初期設定 備考
VLAN VLAN1 ※1
メンバーシップ Untagged ※2
PVID 未チェック ※3

※1 VLAN1はデフォルトVLANです

※2「VLAN」に[VLAN1(デフォルトVLAN)]を選んでいる場合、変更できません

※3 手動で変更できません。「ポートモード」が[Access]または[Trunk]で、「メンバーシップ」が[Untagged]になるとチェックが付きます。

VLAN→メンバーシップ→ポート設定を編集

項目 初期設定 備考
メンバーシップ 1UP

※ T は「Tagged」、U は「Untagged」、P は「PVID」を指す

VLAN→ポート設定→ポート設定を編集

項目 初期設定 備考
モード Trunk
PVID 1
受け入れるフレームのタイプ All
Ingressフィルタリング チェック

※「モード」が[Hybrid]以外の場合は、設定不可

MACアドレステーブル→ダイナミックアドレス

項目 初期設定 備考
エージングタイム 300
表示するエントリ数 All

※ 1ページに表示するエントリ数を設定する

MACアドレステーブル→スタティックアドレス

項目 初期設定 備考
表示するエントリ数 All

※ 1ページに表示するエントリ数を設定する

MACアドレステーブル→スタティックアドレス→スタティックアドレスを追加(編集)

項目 初期設定 備考
MACアドレス (null)
VLAN (null)
ポート GE1

STP→設定

項目 初期設定 備考
状態 未チェック
動作モード RSTP
パスコスト Long
優先度 32768
Hello Time 2
Max Age 20
Forward Delay 15
転送保留カウント 6

STP→ポート設定→ポート設定を編集

項目 初期設定 備考
状態 チェック
パスコスト 0
ポート優先度 128
Edgeポート 未チェック
BPDUフラッディング チェック

STP→ステータス

項目 初期設定 備考
更新間隔 0

ループ検知→設定

項目 初期設定 備考
状態 未チェック
モード ループ防止
復旧時間 300

LLDP→プロパティ

項目 初期設定 備考
状態 未チェック
LLDP送信間隔 30
ホールドタイムの乗数 4
再初期化の遅延 2
送信遅延 2
Fast Start Repeat Count 3

LLDP→ポート設定→ポート設定を編集

項目 初期設定 備考
モード 送受信
オプションのTLV (null)
802.1 VLAN名 (null)

LLDP→MEDポート設定→ポート設定を編集

項目 初期設定 備考
状態 チェック
オプションのTLV (null)
座標情報 (null)
都市ロケーション情報 (null)
ECS ELIN情報 (null)

LLDP→隣接機器情報

項目 初期設定 備考
表示するエントリ数 All

※ 1ページに表示するエントリ数を設定する

マルチキャスト→IGMPスヌーピング→プロパティ

項目 初期設定 備考
状態 未チェック
バージョン IGMPv2
レポート抑制 未チェック

マルチキャスト→IGMPスヌーピング→プロパティ→VLAN設定を編集

項目 初期設定 備考
状態 未チェック
ルーターポート自動学習 未チェック
高速離脱処理 未チェック

マルチキャスト→IGMPスヌーピング→クエリア→クエリアを編集

項目 初期設定 備考
状態 未チェック
バージョン IGMPv2

※「状態」が未チェックの場合は、設定不可

マルチキャスト→MLDスヌーピング→プロパティ

項目 初期設定 備考
状態 未チェック
バージョン MLDv1
レポート抑制 未チェック

マルチキャスト→MLDスヌーピング→プロパティ→VLAN設定を編集

項目 初期設定 備考
状態 未チェック
ルーターポート自動学習 未チェック
高速離脱処理 未チェック

RADIUS認証→認証サーバー設定

項目 初期設定 備考
再送回数 3
タイムアウト 3
認証キー (null)
表示するエントリ数 All

※ 1ページに表示するエントリ数を設定する

RADIUS認証→認証サーバー設定→認証サーバーを追加(編集)

項目 初期設定 備考
アドレスタイプ IPv4
認証サーバーアドレス (null)
ポート番号 1812
優先度 (null)
認証キー チェック/(null)
再送回数 チェック/3
タイムアウト チェック/3

RADIUS認証→オーセンティケータ設定→プロパティ

項目 初期設定 備考
認証方法 (null)

RADIUS認証→オーセンティケータ設定→プロパティ→ポートモードを編集

項目 初期設定 備考
認証方法 (null)
ホストモード マルチ認証
優先順位 802.1X

RADIUS認証→オーセンティケータ設定→ポート設定→ポート設定を編集

項目 初期設定 備考
ポート制御 無効
再認証 未チェック
最大ホスト数 256
再認証 3600
非アクティブ 60
静か 60
TX期間 30
サプリカントタイムアウト 30
サーバータイムアウト 30
最大リクエスト数 2

RADIUS認証→EAPOL透過→EAPOL透過機能の設定を編集

項目 初期設定 備考
EAPOL透過 チェック

※ 802.1Xが無効時に、動作開始する

ACL→MAC ACL

項目 初期設定 備考
ACL名 (null)
表示するエントリ数 All

※ 1ページに表示するエントリ数を設定する

ACL→MAC ACE

項目 初期設定 備考
ACL名 (null)
表示するエントリ数 All

※ 1ページに表示するエントリ数を設定する

ACL→MAC ACE→ACEを追加

項目 初期設定 備考
シーケンス番号 (null)
動作 許可
送信元MACアドレス チェック/(null)/(null)
送信先MACアドレス チェック/(null)/(null)
Ethertype チェック/(null)
VLAN チェック/(null)

ACL→IPv4 ACL

項目 初期設定 備考
ACL名 (null)
表示するエントリ数 All

※ 1ページに表示するエントリ数を設定する

ACL→IPv4 ACE

項目 初期設定 備考
ACL名 (null)
表示するエントリ数 All

※ 1ページに表示するエントリ数を設定する

ACL→IPv4 ACE→ACEを追加

項目 初期設定 備考
シーケンス番号 (null)
動作 許可
送信元IPアドレス チェック/(null)/(null)
送信先IPアドレス チェック/(null)/(null)
サービスタイプ(TOS) 任意
DSCP (null) ※1
IP Precedence (null) ※2
送信元ポート番号 任意
単一ポート (null) ※3
ポート範囲 (null)/(null) ※4
送信先ポート番号 任意
単一ポート (null) ※5
ポート範囲 (null)/(null) ※6

※1「サービスタイプ(TOS)」が[DSCP]になった場合は、設定可能

※2「サービスタイプ(TOS)」が[IP Precedence]になった場合は、設定可能

※3「送信元ポート番号」が[単一ポート]になった場合は、設定可能

※4「送信元ポート番号」が[ポート範囲]になった場合は、設定可能

※5「送信先ポート番号」が[単一ポート]になった場合は、設定可能

※6「送信先ポート番号」が[ポート範囲]になった場合は、設定可能

ACL→IPv6 ACL

項目 初期設定 備考
ACL名 (null)
表示するエントリ数 All

※ 1ページに表示するエントリ数を設定する

ACL→IPv6 ACE

項目 初期設定 備考
ACL名 (null)
表示するエントリ数 All

※ 1ページに表示するエントリ数を設定する

ACL→IPv6 ACE→ACEを追加

項目 初期設定 備考
シーケンス番号 (null)
動作 許可
送信元IPアドレス チェック/(null)/(null)
送信先IPアドレス チェック/(null)/(null)
サービスタイプ(TOS) 任意
DSCP (null) ※1
IP Precedence (null) ※2
送信元ポート番号 任意
単一ポート (null) ※3
ポート範囲 (null)/(null) ※4
送信先ポート番号 任意
単一ポート (null) ※5
ポート範囲 (null)/(null) ※6

※1「サービスタイプ(TOS)」が[DSCP]になった場合は、設定可能

※2「サービスタイプ(TOS)」が[IP Precedence]になった場合は、設定可能

※3「送信元ポート番号」が[単一ポート]になった場合は、設定可能

※4「送信元ポート番号」が[ポート範囲]になった場合は、設定可能

※5「送信先ポート番号」が[単一ポート]になった場合は、設定可能

※6「送信先ポート番号」が[ポート範囲]になった場合は、設定可能

QoS→一般→プロパティ

項目 初期設定 備考
状態 未チェック

QoS→一般→プロパティ→ポート設定を編集

項目 初期設定 備考
CoS 0
信頼 チェック
リマーキング:CoS 未チェック

※ 信頼が無効時に、設定されたCoSが利用される

QoS→一般→CoSマッピング

項目 初期設定 備考
CoS:0 1
CoS:1 2
CoS:2 3
CoS:3 4
CoS:4 5
CoS:5 6
CoS:6 7
CoS:7 8
キュー:1 0
キュー:2 1
キュー:3 2
キュー:4 3
キュー:5 4
キュー:6 5
キュー:7 6
キュー:8 7

※ リマーキングCoSが有効時に作動する

QoS→レート制限→Ingress/Egressポートを編集

項目 初期設定 備考
Ingress制限 未チェック
1000000

Egress制限 未チェック
1000000


診断→ログ設定→プロパティ

項目 初期設定 備考
状態 チェック
出力レベル Notice

診断→ログ設定→Syslog設定→Syslog サーバーを追加

項目 初期設定 備考
アドレスタイプ IPv4
サーバーアドレス (null)
ポート番号 514
施設 ローカル7
出力レベル Notice

※ IPv4の場合は、Unicast IP Addressしか入力できない

診断→ミラーリング

項目 初期設定 備考
状態 未チェック
ミラーポート GE1
一般パケットを送受信する 未チェック
Ingressポート (null)
Egressポート (null)

診断→ケーブルテスト

項目 初期設定 備考
ポート GE1

管理→ユーザーアカウント

項目 初期設定 備考
表示するエントリ数 All

※ 1ページに表示するエントリ数を設定する

管理→ユーザーアカウント→ユーザーアカウントを追加

項目 初期設定 備考
ユーザー名 (null)
パスワード (null)
パスワードの確認 (null)
権限 管理者

管理→ファームウェア→自動更新

項目 初期設定 備考
ファームウェア更新機能 更新確認
スケジュール機能 プリセット
曜日 (null)
時間 0(時)0(分)

管理→設定ファイル

項目 初期設定 備考
動作 設定の復元

管理→SNMP→設定

項目 初期設定 備考
SNMP チェック

管理→SNMP→ビュー→ビューを追加

項目 初期設定 備考
ビュー (null)
OIDサブツリー (null)
タイプ Included

管理→SNMP→グループ→グループを追加

項目 初期設定 備考
グループ (null)
バージョン SNMPv1
セキュリティレベル セキュリティ無し
ビュー:Read チェック
all
ビュー:Write 未チェック
all
ビュー:Notify 未チェック
all

管理→SNMP→コミュニティ→コミュニティを追加

項目 初期設定 備考
コミュニティ (null)
タイプ Basic
ビュー all ※1
アクセス 読み取りのみ ※1
グループ (null) ※2

※1「タイプ」が[Basic]の場合は、設定可能

※2「タイプ」が[Advanced]の場合は、設定可能

管理→SNMP→ユーザー→ユーザーを追加

項目 初期設定 備考
ユーザー (null)
グループ (一番目のグループ)
方法 MD5
パスワード (null)
方法 DES
パスワード (null)

管理→SNMP→エンジンID

項目 初期設定 備考
エンジンID 未チェック
80006a9203xxxxxxxxxxxx

※ xxxxにはMACアドレスの値が入る

管理→SNMP→エンジンID→リモートエンジンIDを追加

項目 初期設定 備考
アドレスタイプ IPv4
サーバーアドレス (null)
エンジンID (null)

管理→SNMP→トラップイベント

項目 初期設定 備考
認証失敗 チェック
リンクアップ/リンクダウン チェック
コールドスタート チェック
ウォームスタート チェック
トポロジ変更 チェック
設定変更 チェック
F/W更新 チェック
トランク チェック
ループ検知 チェック
CPU利用率の警告 チェック
メモリ利用率の警告 チェック

管理→SNMP→通知

項目 初期設定 備考
表示するエントリ数 All

※ 1ページに表示するエントリ数を設定する

管理→SNMP→通知→通知を追加

項目 初期設定 備考
アドレスタイプ IPv4
サーバーアドレス (null)
バージョン SNMPv1
タイプ Trap
コミュニティ/ユーザー public
セキュリティレベル セキュリティ無し
ポート番号 チェック
162
タイムアウト チェック
15
再送回数 チェック
3

管理→システム設定→管理用サービス

項目 初期設定 備考
HTTP チェック
HTTPS チェック
HTTP 10
HTTPS 10

文字制限

本製品では、下の表で示された文字を使うことができます。

困ったときには

本製品を初期化したい

電源ランプが点灯しない

ループ検知/お知らせランプが赤く点滅している

パスワードを忘れてしまった

本製品を初期化したい

■ 設定画面を操作して初期化する
[管理]→[システム設定]→[初期化]を開き、「出荷時設定に戻す」の[初期化]ボタンをクリックします。

※ お知らせランプが点滅中は、電源を抜かないでください。

■ 本製品の初期化ボタンで初期化する
本製品の前面にある初期化ボタンを細長いもので3秒以上押します。

※ お知らせランプが点滅中は、電源を抜かないでください。

電源ランプが点灯しない

添付のACコードが、本製品とコンセントにしっかりとつながっているか確認してください。

ループ検知/お知らせランプが赤く点滅している

ファームウェアを更新中です。
更新が終わるまで、しばらくお待ちください。

パスワードを忘れてしまった

■ 初期設定のパスワード
ご購入時に設定されている管理者ユーザー「admin」のパスワードは「IODATA」(初期値)です。

■ パスワードを変更している場合
初期化ボタンで本製品を初期化すれば、上記の初期設定のパスワードを入力して設定できます。
ただし、もう一度設定をやり直す必要があります。

お問い合わせ

重要

◎ 本製品の修理対応、電話やメール等によるサポート対応、ソフトウェアのアップデート対応、本製品がサーバー等のサービスを利用する場合、そのサービスについては、弊社が本製品の生産を完了してから5年間を目途に終了とさせていただきます。ただし状況により、5年以前に各対応を終了する場合があります。

◎ 個人情報は、株式会社アイ・オー・データ機器のプライバシーポリシーに基づき、適切な管理と運用をおこないます。

お問い合わせいただく前に、以下をご確認ください

■ 本ヘルプの【困ったときには】を参照

弊社サポートページにて、以下をご確認ください
・「Q&A よくあるご質問」を参照
・最新のソフトウェアをダウンロード

それでも解決できない場合は、サポートセンターへ

電話:050-3116-3025

※ 受付時間 9:00~17:00
月~金曜日(祝祭日・年末年始・夏期休業期間をのぞく)

インターネット:http://www.iodata.jp/support/

<ご用意いただく情報>
製品情報(製品名、シリアル番号など)、
PCや接続機器の情報(型番、OSなど)

ソフトウェアライセンス情報

●本ヘルプで使用しているソフトウェアライセンス情報
------------------------
jquery.min.js
------------------------
jQuery v1.10.2 | (c) 2005, 2013 jQuery Foundation, Inc. | jquery.org/
license
@ sourceMappingURL=jquery.min.map

------------------------
jquery.cookie.js
------------------------
jQuery Cookie Plugin v1.4.1
https://github.com/carhartl/jquery-cookie

Copyright 2006, 2014 Klaus Hartl
Released under the MIT license

------------------------
jquery.easing.1.3.js
------------------------
jQuery Easing v1.3 - http://gsgd.co.uk/sandbox/jquery/easing/

Uses the built in easing capabilities added In jQuery 1.1
to offer multiple easing options

TERMS OF USE - jQuery Easing

Open source under the BSD License.

Copyright c 2008 George McGinley Smith
All rights reserved.

------------------------
jquery.lazyload.js
------------------------
Lazy Load - jQuery plugin for lazy loading images
Copyright (c) 2007-2015 Mika Tuupola

Licensed under the MIT license:
http://www.opensource.org/licenses/mit-license.php

Project home:
http://www.appelsiini.net/projects/lazyload

Version: 1.9.5

------------------------
jquery.hashchange.min.js
------------------------
jQuery hashchange event, v1.4, 2013-11-29
https://github.com/georgekosmidis/jquery-hashchange
------------------------

------------------------
lity.js
------------------------
Copyright (c) 2015-2016 Jan Sorgalla

Permission is hereby granted, free of charge, to any person
obtaining a copy of this software and associated documentation
files (the "Software"), to deal in the Software without
restriction, including without limitation the rights to use,
copy, modify, merge, publish, distribute, sublicense, and/or sell
copies of the Software, and to permit persons to whom the
Software is furnished to do so, subject to the following
conditions:

The above copyright notice and this permission notice shall be
included in all copies or substantial portions of the Software.

THE SOFTWARE IS PROVIDED "AS IS", WITHOUT WARRANTY OF ANY KIND,
EXPRESS OR IMPLIED, INCLUDING BUT NOT LIMITED TO THE WARRANTIES
OF MERCHANTABILITY, FITNESS FOR A PARTICULAR PURPOSE AND
NONINFRINGEMENT. IN NO EVENT SHALL THE AUTHORS OR COPYRIGHT
HOLDERS BE LIABLE FOR ANY CLAIM, DAMAGES OR OTHER LIABILITY,
WHETHER IN AN ACTION OF CONTRACT, TORT OR OTHERWISE, ARISING
FROM, OUT OF OR IN CONNECTION WITH THE SOFTWARE OR THE USE OR
OTHER DEALINGS IN THE SOFTWARE.

本マニュアルのご利用について

● Google アナリティクスを利用した計測について

本マニュアルではサービス向上のため、Google アナリティクス を使用しております。
これによって、データ収集のためにGoogleがお使いのWebブラウザーにcookie を設定したり、既存のcookie を読み取ったりする場合があります。
また、本マニュアルをご利用中のWebブラウザーは、Googleに特定の非個人情報(IPアドレスやアクセスしたウェブページのアドレスなど)を自動的に送信します。
弊社はそれらの情報を、マニュアル利用状況の把握やユーザー体験の改善といった用途で利用いたします。
利用者は、本マニュアルを利用することで、上記方法および目的においてGoogleと弊社がおこなう、こうしたデータ処理に対して許可を与えたものとみなします。

※ なお「cookie」は、お客様がWebブラウザーを設定することで拒否できる場合があります。
その場合、本マニュアルの機能が一部利用できなくなるおそれがあります。
設定方法については、Webブラウザーのヘルプなどをご覧ください。

02版 © I-O DATA DEVICE, INC.
ページトップ
戻る
ホーム
