各部の名前とはたらき

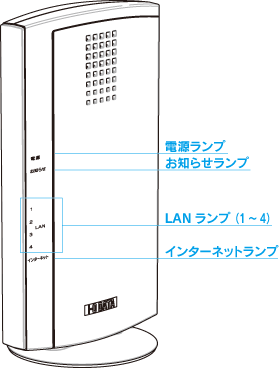

前面
▼ランプ
名称
色
状態
電源ランプ
緑
本製品の電源ON時
消灯
本製品の電源OFF時
お知らせランプ
緑
点灯
ファームウェアの更新のお知らせ
点滅
インターネット未接続時
消灯
通常時
LANランプ(1〜4)
緑
点灯
LAN側が接続中
点滅
LAN側がデータを送受信中
消灯
LANポートのリンクが確立していない状態
インターネットランプ
緑
点灯
インターネット側が接続中
点滅
インターネット側がデータを送受信中
消灯
インターネットポートのリンクが確立していない状態

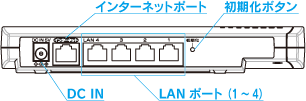

背面
名称
状態
DC-IN
添付のACアダプターを接続します。
インターネットポート
FTTH/ADSL/CATVモデムをLANケーブルで接続するためのポートです。（10Mbpsと100Mbpsを自動認識します。接続されたLANケーブルが、ストレートかクロスかを自動認識します。）
LANポート（1〜4）
パソコンやハブ（ローカルネットワーク側）を接続するためのポートです。（10Mbpsと100Mbpsを自動認識します。接続されたLANケーブルが、ストレートかクロスかを自動認識します。）
初期化ボタン
本製品の設定を初期値に戻します。本製品設定画面のパスワードを忘れてしまった場合などに使用します。
【出荷時設定に戻す】
