マニュアルトップ 本製品の各部の名前、動作環境、仕様


ご覧になる項目をクリックしてください。

各部の名前とはたらき
動作環境
仕様
　　　

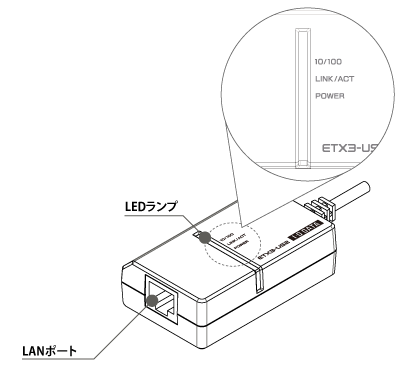

各部の名前とはたらき





LEDランプ
状態（ランプの色は全て緑色です）

10/100

 消灯 10BASE-Tでリンク状態
点灯 100BASE-TXでリンク状態
点滅 なし
LINK/ACT 消灯 LANリンク無し状態
点灯 LANリンク状態
点滅 Data通信中
POWER 消灯 電源OFF
点灯 パソコンに接続している状態

USBコネクター

パソコンのUSBポートに接続します。
（USBハブ、増設のUSBポートではご利用できません。）

LANポート

 LANケーブルを接続します。
・10BASE-Tの場合は、カテゴリ3以上
・100BASE-TXの場合は、カテゴリ5以上




ページトップへ戻る
動作環境



対応機種

USB 2.0/1.1搭載(USB 2.0を推奨) DOS/V マシンおよび
USB 2.0/1.1搭載(USB 2.0を推奨) Apple Macintoshシリーズ(Intel製CPU搭載Mac含む)

対応OS

Windows 8（32ビット版）
Windows 7（32ビット版）
Windows Vista®(32ビット版)
Windows XP SP2以降（32ビット版）
Windows 2000 Professional SP4以降
Windows Me
Windows 98 SE
Mac OS 10.5、10.6 、10.7、10.8

ネットワークプロトコル

 TCP/IP

※ スタンバイやレジュームなどの休止状態からの復帰には対応しておりません。
※ 本製品は、パソコンのUSBポートに直接接続してください。（USBハブには接続できません。）
※ ご利用のパソコンにより、十分な実効通信速度が得られない場合があります。




ページトップへ戻る
仕様


製品型番

ETX3-US2
PCとの接続

USB2.0/1.1

LANポート

 100BASE-TX/10BASE-Tポート×1

コネクタ形状

RJ-45×1

表示LED

10/100 ×1　LINK/ACT ×1 POWER ×1

使用温度範囲

 ５〜３５℃
（パソコンの動作する温度範囲であること）

使用湿度範囲

 10〜80％
（結露しないこと）

電源電圧定格

 DC 5V（USBバスパワーにて動作）

消費電流

 最大250mA

外形寸法

 約41（W)×69（D)×22（H)mm（突起部・ケーブル部除く）

質量（本体のみ）

 約50g

自主規制

 VCCI Class B

環境対応

 RoHS指令
