各部の名前とはたらき
|
| |

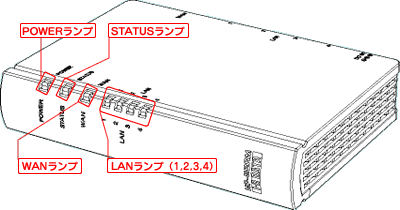

 前面と側面
|
| |
|
▼ランプ
|
|
名称
|
色
|
状態
|
|
POWER
|
緑
|
本製品の電源ON時 |
|
消灯
|
本製品の電源OFF時 |
|
STATUS
|
橙
|
起動時・再起動時・初期化時・エラー時 |
|
消灯
|
通常時 |
|
WAN
|
緑
|
|
点灯
|
WAN側が接続中 |
|
点滅
|
WAN側がデータを送受信中 |
|
|
消灯
|
WANポートのリンクが確立していない状態 |
|
LAN(1,2,3,4)
|
緑
|
|
点灯
|
LAN側が接続中 |
|
点滅
|
LAN側がデータを送受信中 |
|
|
消灯
|
LANポートのリンクが確立していない状態 |
| |

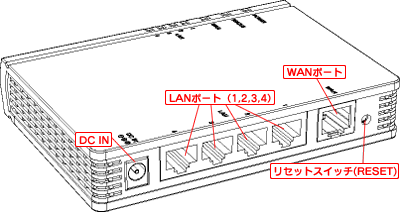

背面
|
| |
|
名称
|
状態
|
|
DC-IN
|
添付のACアダプターを接続します。 |
|
LANポート
（1,2,3,4）
|
パソコンやハブ（ローカルネットワーク側）を接続するためのポートです。（10Mbpsと100Mbpsを自動認識します。接続されたLANケーブルが、ストレートかクロスかを自動認識します。） |
|
WANポート
|
FTTH/ADSL/CATVモデムをLANケーブルで接続するためのポートです。（10Mbpsと100Mbpsを自動認識します。接続されたLANケーブルが、ストレートかクロスかを自動認識します。） |
|
リセットスイッチ
（RESET）
|
本製品の設定を初期値に戻します。本製品設定画面のパスワードを忘れてしまった場合などに使用します。 【出荷時設定に戻す】 |
|
| |
| |
