動作検知する画像の動きを検知し、画像をFTPサーバーに記録したり、メールでお知らせすることができます。
また、範囲設定をおこなうと、設定した範囲のみの動作検知がおこなえます。
以下の順に設定します。
1. 動作検知機能の設定
2-1. 範囲設定(範囲設定する場合のみ設定)
2-2.メール設定(メールに画像を送る場合は設定)
2-3. FTP設定(FTPに画像を送る場合は設定)
1.動作検知機能の設定
- 本製品の設定画面を開きます。(「設定画面の開き方」参照)
※ 管理権限(ユーザー名:admin)でログインしてください。
- [設定]をクリックします。
(1) [動作検知]→ [動作検知設定]の順にクリックします。
(2) [動作検知設定]の各項目を設定します。
(3) [設定]をクリックします。
動作検知機能 |
[有効]を選択します。 |
動作検知する間隔 |
動作検知する間隔を選択します。(0/1/3/5/10/15/20/30/45/60秒から選択)
一度、動きを検知してから、設定した間隔後、再度、動作検知が働き、撮影します。 |
画像をメールで送信 |
動作検知した際の画像をメールに送信する場合は、[有効]を選択します。 |
FTPサーバーに画像を送信 |
動作検知した際の画像をFTPに送信する場合は、[有効]を選択します。 |
以上で、動作検知機能の設定は完了です。
範囲設定する場合は、次の「2-1. 範囲設定」に進みます。
範囲設定しない場合は、「2-2. FTP設定」または「2-3.メール設定」に進みます。
ページの先頭へ
2-1.範囲設定
- [範囲設定]をクリックします。
- 範囲設定にはAdobe Flash Playerが必要です。
(1)以下の画面が表示された場合は、[Adobe Flash Playerをダウンロード]をクリックし、画面の指示にしたがってインストールします。
(2)Adobe Flash Playerのインストールが完了したら、もう一度「設定範囲」メニューをクリックします。
(1) 映像の上でドラッグし、検知をおこなう範囲を設定します。
※ 検知対象の範囲を狭くすると、検知精度を上げることができます。
※ 範囲は3つまで設定できます。
(2) [感度]をドラッグし、検知をおこなう感度の設定をします。
※ 感度を上げると、検知しやすくなります。検知しすぎる場合は、感度を下げます。
(3) [しきい値]をドラッグし、検知をおこなう画像の変化量を設定します。
※ 値を小さくすると、より小さな変化でも検知することができます。
(4)すべての範囲の設定をおこなったら、[設定]をクリックします。
参考 |
ドアからの人の出入りを検知する場合 |
(1) ドアの横の領域(人が通る部分)(上記画面例のオレンジ部分)を検出範囲として設定します。
※ ドアを範囲に設定するとドアを開く瞬間に検知してしまい、ドアを開けた人の写真が撮影できません。
(2) 実際に検知されるかどうか、お試しください。
※ 検知が早すぎる場合は、しきい値を大きくします。それでも検知が早すぎる場合は、感度を小さくします。
※ 検知されない場合は、しきい値を小さくします。それでも検知されない場合は、感度を大きくします。 |
以上で、範囲設定は完了です。
「2-2.メール設定」または「2-3. FTP設定」に進みます。
ページの先頭へ
2-2.メール設定
- [メール設定]をクリックします。
(1) [メール設定]の各項目を設定します。
(2) [設定]をクリックします。
※ テストファイルを送信する場合は、[設定]をクリック後、しばらくしてから[テストファイルを送信]をクリックしてください。
メールサービス |
手動設定/Yahoo!/Gmailから、送信元メールに対応するメールサービスを選択します。 |
SMTPサーバー名 |
[手動設定]の場合は、使用する送信元メールのSMTPサーバー名を入力します。
[手動設定]以外の場合は、自動的に入力されます。 |
SMTPポート番号 |
[手動設定]の場合は、使用する送信元メールのSMTPポート番号を入力します。
[手動設定]以外の場合は、自動的に入力されます。 |
宛先メールアドレス |
画像の送信先メールアドレスを入力します。
(複数の宛先を設定する場合、“;”で区切ってください。最大127文字まで可能です。) |
送信元メールアドレス |
画像の送信元メールアドレスを入力します。 |
SSL/TLS |
送信元メールに対応する暗号化方式を選択します。 |
SMTP認証 |
SMTPで認証をおこなう場合には有効にしてください。 |
アカウント |
送信元メールのアカウントを入力します。 |
パスワード |
送信元メールのパスワードを入力します。 |
参考 |
「テストメールを送信」でエラーになってしまう場合は、「困ったときには」をご参照ください。 |
以上で、メール設定は完了です。
FTP設定する場合は「2-3.FTP設定」に進みます。
FTP設定しない場合は、動作検知をお試しください。
ページの先頭へ
2-3.FTP設定

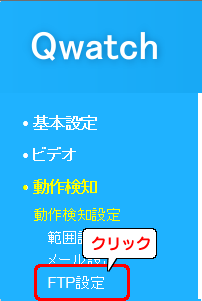

- [FTP設定]をクリックします。
(1) [FTP設定]の各項目を設定します。
(2) [設定]をクリックします。
※ テストファイルを送信する場合は、[設定]をクリック後、しばらくしてから[テストファイルを送信]をクリックしてください。
FTPサーバー名 |
FTPのサーバー名を入力してください。(IPアドレス等) |
ユーザー名 |
FTPのユーザー名を入力してください。 |
パスワード |
FTPのパスワード名を入力してください。 |
ポート番号 |
FTPで使用するポート番号を入力します。(通常21番) |
パス |
FTPサーバー内のフォルダを指定します。
※下層のフォルダを設定する場合は、“/”で区切ってください。
※フォルダーおよびファイルを含めたフルパスで256文字まで入力可能
※日本語には非対応
(例:disk1フォルダーの下のTS-WLCAMフォルダーを設定する場合、 disk1/TS-WLCAM と入力) |
パッシブモード |
FTPが正常に通信できていない場合、[有効]を選択します。 |
参考 |
「テストファイルを送信」でエラーになってしまう場合は、「困ったときには」をご参照ください。 |
以上で、FTPの設定は完了です。
動作検知をお試しください。
