各部の名前と機能本製品の各部の名前と機能を説明します。



正面

ランプ
名称 状態
2.4GHz 遅い点滅 2.4GHz帯で無線LANアダプターとWPS機能を使い接続設定中
速い点滅 2.4GHz帯でWPS機能を使った設定に失敗
点灯 2.4GHzの無線LANが有効になっている状態
- 消灯 2.4GHzの無線LANが無効になっている状態
5GHz 遅い点滅 5GHz帯で無線LANアダプターとWPS機能を使い接続設定中
速い点滅 5GHz帯でWPS機能を使った設定に失敗
点灯 5GHzの無線LANが有効になっている状態
- 消灯 5GHzの無線LANが無効になっている状態
節電 点灯 ECOモードが有効になっている状態
点滅 ECOモードが一時的に解除されている状態
- 消灯 ECOモードが無効になっている状態
コピー 点灯 コピー成功
※コピー成功後、約5分後に消灯しますが正常です。
速い点滅 コピー失敗
遅い点滅 コピー中
お知らせ 点灯 ファームウェアのバージョンアップ、またはファミリースマイルのライセンスの期限が切れていることをお知らせしています。 設定画面を開き、お知らせ内容を確認します。
点滅 インターネットに接続できていないことをお知らせしています。
- 消灯 お知らせはありません。
電源 点灯 電源オン
点滅 初期化準備完了または初期化中
- 消灯 電源オフ
ボタン
名称 機能
WPSボタン 本製品とWPS対応機器を接続するために使用します。
●約3秒間押すことで、2.4GHz帯で無線LANアダプターとWPSでの設定モードとなります。(約120秒待ち受けします。)
●約6秒間押すことで、5GHz帯で無線LANアダプターとWPSでの設定モードとなります。(約120秒待ち受けします。)
節電ボタン 節電ボタンを長押し(約3秒間)すると、ECOモードのオン/オフがおこなえます。
短く押した場合(1秒以内)は、ECOモードを一時的に解除/オンの切替をします。
コピーボタン 既存の無線LANルーターの無線設定情報(SSIDと暗号キー)を本製品の[Copy SSID]にコピーする際に使用します。

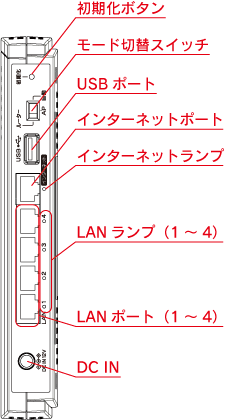

側面

ランプ
名称 状態
インターネット
ランプ
点灯 リンク中
点滅 データ送受信中
- 消灯 リンクがない状態
LANランプ
(1〜4)
点灯 リンク中
点滅 データ送受信中
- 消灯 リンクがない状態
各部
名称 機能
初期化ボタン 本製品の設定を初期値に戻します。本製品設定画面のパスワードを忘れてしまった場合などに使用します。
モード切替スイッチ 自動 ご利用環境にあわせてルーターモード/APモードを自動的に切り換えます。
※通常、[自動]でご利用ください。
AP

AP(アクセスポイント)モードで動作します。

ルーター ルーターとして動作します。
USBポート

USB機器を接続するためのポートです。
※対応USB機器については、弊社ホームページをご確認ください。

インターネットポート FTTH/ADSL/CATVモデムをLANケーブルで接続するためのポートです。
LANポート
(1〜4)
パソコンやハブ(ローカルネットワーク側)を接続するためのポートです。(10Mbps、100Mbps、1000Mbpsを自動認識します。接続されたLANケーブルが、ストレートかクロスかを自動認識します。)
DC-IN 添付のACアダプターを接続します。
