困ったときにはご注意

・ 各部の名前とはたらき

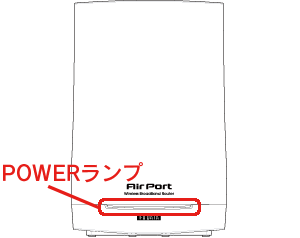

↓正面

上面図



▼ランプ
名称 状態
POWER
点灯 電源ON
オレンジ
点灯 エコモード



↓背面

上面図



▼ランプ
名称 状態
ワイヤレス
点灯 無線LANが有効
点滅 無線LANと通信中
フィルタリング
点灯 ファミリースマイル利用中
点滅 ライセンス切れ
消灯 ファミリースマイル未使用
WPS
点滅 約3秒間押すことでWPSでの設定モードとなります。(約120秒)
点滅 約6秒間押すことで、「おまかせムービー」を利用するWPS設定モードとなります。



名称 状態
WPSボタン 本製品とWPS対応機器を接続するために使用します。
「おまかせムービー」を利用した設定するためには、【「おまかせムービー」機能を利用する】の手順をご確認ください。

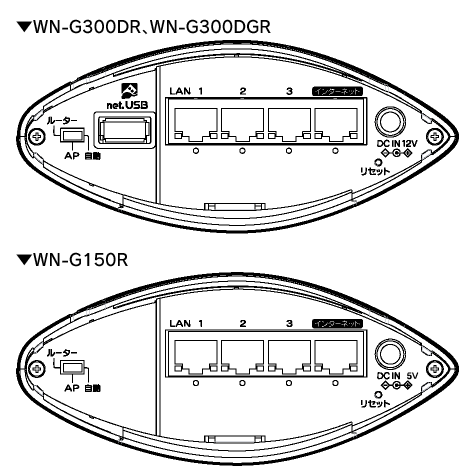

↓底面

背面図


名称 状態
スイッチ ルーター:ルーターモードで動作します。
AP:APモードで動作します。
自動:モードを自動的に切り替えます。
USBコネクター
※WN-G150R除く

net.USBを利用する場合にUSB機器を接続するためのポートです。
※対応USB機器については、弊社ホームページをご確認ください。

LANポート
1〜3
パソコンやハブ(ローカルネットワーク側)を接続するためのポートです。(10Mbpsと100Mbpsを自動認識します。接続されたLANケーブルが、ストレートかクロスかを自動認識します。)
インターネットポート FTTH/ADSL/CATVモデムをLANケーブルで接続するためのポートです。
DC-IN 添付のACアダプターを接続します。
リセットボタン 本製品の設定を初期値に戻します。本製品設定画面のパスワードを忘れてしまった場合などに使用します。
【出荷時設定に戻す】をご確認ください。



▼ランプ
名称 状態
インターネット
点灯 インターネットポートリンク時
点滅 インターネットポート通信中
消灯 インターネットポートリンクしていない状態
LAN1〜3
点灯 LANポートリンク時
点滅 LANポート通信中
消灯 LANポートがリンクしていない状態
