設定画面のリファレンス設定画面メニューの各項目について説明します。

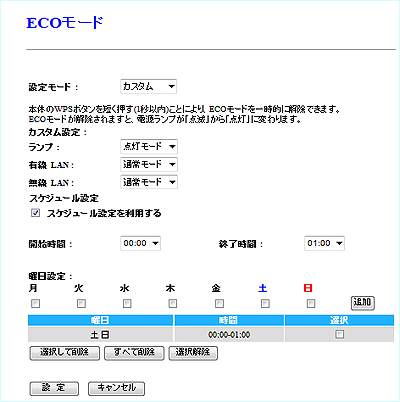

パソコンの場合




設定モード

[推奨設定][カスタム][利用しない]から選択します。
[推奨設定]または[カスタム]を選択すると、消費電力を削減できます。
[設定]ボタンを押すと設定が反映されます。

▼[推奨設定]設定時
ランプ:[消灯モード]
有線LAN:[低速モード]
無線LAN:[低速モード]
ランプ [設定モード ]で[カスタム]を選択すると設定できます。
[点灯モード][消灯モード]から選択します。
[設定]ボタンを押すと設定が反映されます。
点灯モード 通常の点灯をします。
消灯モード ランプが以下の状態になります。
電源ランプ:点滅
電源ランプ以外:消灯
有線LAN [設定モード ]で[カスタム]を選択すると設定できます。
[全てオフ][LANオフ][通常モード][低速モード]から選択します。
[設定]ボタンを押すと設定が反映されます。
全てオフ すべての有線ポートがオフになります。
LANオフ LAN1〜4ポートがオフになります。
通常モード 通常の動作をします。
低速モード すべての有線ポートのリンク速度が100Mbps以下になります。
リンク速度は、ECOモードに移行するときの有線LANのリンク状態によって異なります。

通常モード時   ECOモード時
1000Mbpsでリンク 100Mbpsでリンク
100Mbpsでリンク 10Mbpsでリンク
10Mbpsでリンク 10Mbpsでリンク
リンクなし 10Mbpsでリンク
(ECOモード中に接続された場合)

無線LAN [設定モード ]で[カスタム]を選択すると設定できます。
[通常モード][低速モード][オフ]から選択します。
[設定]ボタンを押すと設定が反映されます。
通常モード 通常の動作をします。
低速モード 無線の最大伝送速度が54Mbpsになります。
オフ 無線がオフになります。
スケジュール設定を利用する チェックすると、スケジュール設定を利用できます。
※ スケジュールは10件まで作成できます。
※ 同じ時間帯で複数の曜日を設定した場合は、1件としてカウントされます。
(例:13:00〜17:00で土・日を選択した場合、これで1件のスケジュールとしてカウントします。)
開始時間 [開始時間]から[終了時間]までの間、ECOモードの設定が有効になります。
[追加]ボタンを押すと設定が反映されます。
終了時間
曜日設定 チェックした曜日のみECOモードの設定が有効になります。
[追加]ボタンを押すと設定が反映されます。
選択 チェックし、[選択して削除]をクリックすると、選択したスケジュールを削除します。
[全て削除]をクリックすると、すべてのスケジュールを削除します。

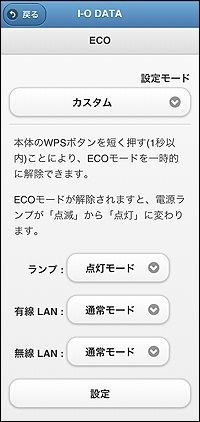

スマートフォンの場合




設定モード

[推奨設定][カスタム][利用しない]から選択します。
[推奨設定]または[カスタム]を選択すると、消費電力を削減できます。
[設定]ボタンを押すと設定が反映されます。

▼[推奨設定]設定時
ランプ:[消灯モード]
有線LAN:[低速モード]
無線LAN:[低速モード]
ランプ [設定モード ]で[カスタム]を選択すると設定できます。
[点灯モード][消灯モード]から選択します。
[設定]ボタンを押すと設定が反映されます。
点灯モード 通常の点灯をします。
消灯モード ランプが以下の状態になります。
電源ランプ:点滅
電源ランプ以外:消灯
有線LAN [設定モード ]で[カスタム]を選択すると設定できます。
[全てオフ][LANオフ][通常モード][低速モード]から選択します。
[設定]ボタンを押すと設定が反映されます。
全てオフ すべての有線ポートがオフになります。
LANオフ LAN1〜4ポートがオフになります。
通常モード 通常の動作をします。
低速モード すべての有線ポートのリンク速度が100Mbps以下になります。
リンク速度は、ECOモードに移行するときの有線LANのリンク状態によって異なります。

通常モード時   ECOモード時
1000Mbpsでリンク 100Mbpsでリンク
100Mbpsでリンク 10Mbpsでリンク
10Mbpsでリンク 10Mbpsでリンク
リンクなし 10Mbpsでリンク
(ECOモード中に接続された場合)

無線LAN [設定モード ]で[カスタム]を選択すると設定できます。
[通常モード][低速モード][オフ]から選択します。
[設定]ボタンを押すと設定が反映されます。
通常モード 通常の動作をします。
低速モード 無線の最大伝送速度が54Mbpsになります。
オフ 無線がオフになります。
※スケジュール設定は、パソコンから設定画面を開いて設定してください。
