各部の名前とはたらき

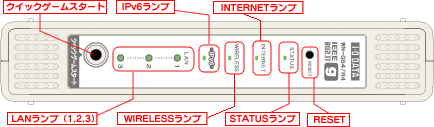

前面



▼ランプ

名称

状態

STATUS

点灯

起動時・再起動時・初期化時・エラー時

消灯

通常時
INTERNET

点灯

INTERNET側が接続中

点滅

INTERNET側がデータを送受信中
消灯 INTERNETポートのリンクが確立していない状態

WIRELESS

速い点滅

無線LANでデータを送受信中

遅い点滅

通常時・無線LANで接続中
※ただし周囲に無線クライアントがいない場合に点灯または消灯状態となる場合があります。

IPv6

点灯

IPv6が接続中

点滅

IPv6がデータを送受信中
消灯 IPv6ポートのリンクが確立していない状態

LAN(1,2,3)

点灯

LAN側が接続中

点滅

LAN側がデータを送受信中
消灯 LANポートのリンクが確立していない状態



名称

状態

クイックゲームスタート

本製品の無線設定をゲーム機専用にするために使用します。
【ゲーム機をつなぐ(クイックゲームスタート)】

リセットスイッチ
(RESET)

本製品の設定を初期値に戻します。本製品設定画面のパスワードを忘れてしまった場合などに使用します。【出荷時設定に戻す】

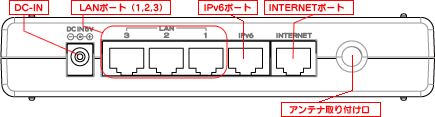

背面



名称

状態

DC-IN

添付のACアダプターを接続します。

LANポート
(1,2,3)

パソコンやハブ(ローカルネットワーク側)を接続するためのポートです。(10Mbpsと100Mbpsを自動認識します。接続されたLANケーブルが、ストレートかクロスかを自動認識します。)

IPv6ポート

FLET'S .Net(フレッツ・ドットネット)、フレッツ・v6アプリを利用した映像配信サービス(4th MEDIA、オンデマンドTVなど)専用チューナー(セットトップボックス)を接続するためのポートです。(10Mbpsと100Mbpsを自動認識します。接続されたLANケーブルが、ストレートかクロスかを自動認識します。)

INTERNETポート

FTTH/ADSL/CATVモデムをLANケーブルで接続するためのポートです。(10Mbpsと100Mbpsを自動認識します。接続されたLANケーブルが、ストレートかクロスかを自動認識します。)

アンテナ取り付け口

添付のアンテナを取り付けます。


ページトップへ戻る

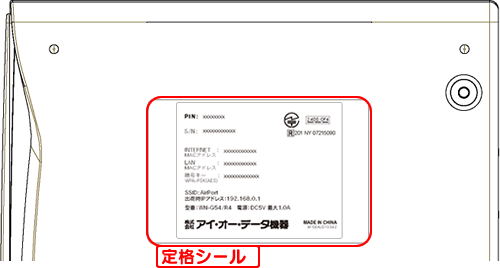

底面



名称

状態

定格シール

本製品のシリアル番号、MACアドレス、SSID、PIN、Pre Shared Keyが記載されています。
