 各部の名前とはたらき
|
|
|

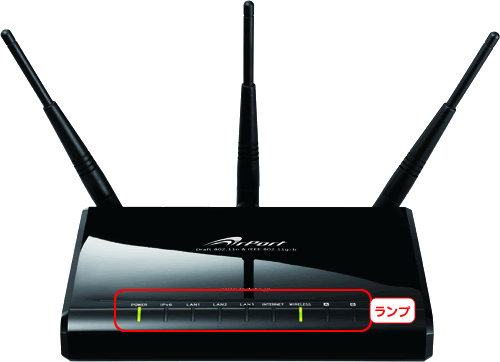

 前面
|
|
名称 |
色 |
状態 |
POWERランプ |
緑 |
|
IPv6ランプ |
緑 |
点灯 |
IPv6ポートが接続中 |
点滅 |
IPv6ポートでデータの送受信中 |
消灯 |
IPv6ポートが接続されていない状態 |
|
LANランプ(1,2,3) |
緑 |
点灯 |
有線LANが接続中 |
点滅 |
有線LANでデータの送受信中 |
消灯 |
有線LANが接続されていない状態 |
|
INTERNETランプ |
緑 |
点灯 |
有線LANが接続中 |
点滅 |
有線LANでデータの送受信中 |
消灯 |
有線LANが接続されていない状態 |
|
WIRELESSランプ |
緑 |
点灯 |
無線LANが有効 |
点滅 |
無線LAN でデータの送受信中 |
消灯 |
無線LANが無効 |
|
Aランプ |
緑 |
使用しません。 |
Bランプ |
緑 |
使用しません。 |
|

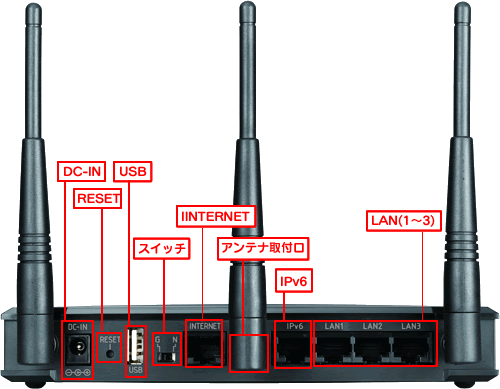

背面
|
| |
名称 |
状態 |
DC IN |
添付のACアダプターを接続します。 |
RESET |
本製品の設定内容を工場出荷時に戻します。
詳しくは、【出荷時設定に戻す】をご覧ください。 |
USBポート |
使用しません。 |
| スイッチ |
使用しません。 |
INTERNETポート |
FTTH/ADSL/CATVモデムをLANケーブルで接続するためのポートです。（10Mbpsと100Mbpsを自動認識します。接続されたLANケーブルが、ストレートかクロスかを自動認識します。） |
アンテナ取付口 |
添付のアンテナを取り付けます。 |
IPv6ポート |
FLET'S
.Net(フレッツ・ドットネット)、フレッツ・ｖ6アプリを利用した映像配信サービス（4th MEDIAやOCNシアター、オンデマンドTVなど）専用チューナー（セットトップボックス）を接続するためのポートです。（10Mbpsと100Mbpsを自動認識します。接続されたLANケーブルが、ストレートかクロスかを自動認識します。） |
LANポート(1,2,3) |
パソコンやハブ（ローカルネットワーク側）を接続するためのポートです。（10Mbpsと100Mbpsを自動認識します。接続されたLANケーブルが、ストレートかクロスかを自動認識します。） |
|
| |
