暗号化（WEP）

② 本製品で暗号化設定をする

アクセスポイントの設定内容を確認したら、本製品の暗号化設定をします。
1

クイックコネクトを起動します。

［スタート］→［すべてのプログラム］（[プログラム]）→［I-O DATA 無線LAN］→［クイックコネクト］を順にクリックします。

　
2

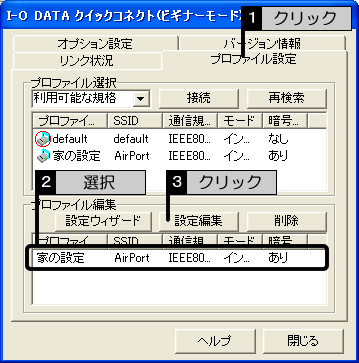

編集画面を開きます。

[プロファイル設定]タブで、暗号化したいプロファイルを選択して、[設定編集]ボタンをクリックします。※画面は、ビギナーモードの場合です。

　
3

暗号化設定をします。

①[暗号化レベル]を選択します。

②[暗号化設定]をします。ビギナーモード、プロフェッショナルモードで設定できる項目が異なります。

③[設定保存]ボタンをクリックします。

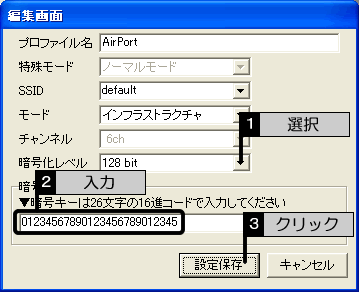

ビギナーモード

▼①暗号化レベル
なし
 暗号化は行いません。
64bit
 64bitの暗号化を行います。
128bit
 128bitの暗号化を行います。

※暗号化の設定レベル（64bit、128bit）が高いほど強固な暗号化になります。

　

▼②暗号化設定
入力するキー

暗号化をするためのキーを、16進数（0～9またはA～Fの文字列）を用いて入力します。(64bit：10文字、128bit：26文字)
設定する値は、本製品と通信する機器で同じ値にする必要があります。
すでに設定済みの機器と通信する場合は、設定済み機器の暗号キーの値を確認し、入力してください。
（他社製品との暗号化については、こちらを参照）

※ビギナーモードで設定した暗号キーは、KEY１のデフォルトキーとなります。その他（KEY２～４）のデフォルトキーを使用する場合は、プロフェッショナルモードで設定してください。

　

　

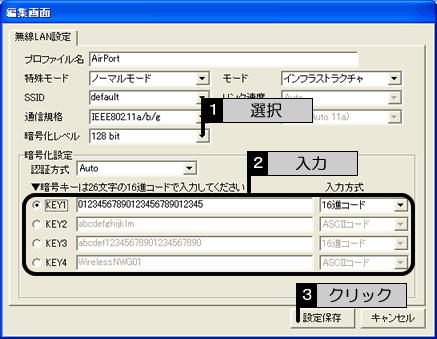

プロフェッショナルモード

　

▼①暗号化レベル
なし
 暗号化は行いません。
64bit
 64bitの暗号化を行います。
128bit
 128bitの暗号化を行います。

※暗号化の設定レベル（64bit、128bit）が高いほど強固な暗号化になります。

　

▼②暗号化設定
認証方式
 Open System…開放型認証方式
Shared Key…共有型認証方式
Auto（初期値）…上記の２つを自動判別
入力するキー
 画面上で指定された文字数の暗号キーを入力します。
キー先頭のラジオボタンで、使用する暗号キーの番号（1～4）を選択します。通信相手とデフォルトキーを合わせてください。（通常は１）
（他社製品との暗号化については、こちらを参照）
入力方式

入力方法を設定します。（ASCIIコード、16進コード）
・16進コードの場合は、0～9またはA～Fの文字列
・ASCIIコードの場合は、半角英数字
　　　　　ASCIIコード　　16進コード
　64bit　　5文字　　　　　10文字
　128bit　13文字　　 　　26文字

　
4

［はい］ボタンをクリックします。

以上で、暗号化設定は完了です。

このページのトップへ戻る

暗号化を行う場合、暗号化で通信するすべてのパソコンで設定する必要があります。
アクセスポイントと通信する場合は、アクセスポイントの暗号キーに合わせてください。
設定後、画面を開いたときには、暗号キーは[＊]や[●]で表示されます。

本製品のWEPキーは、WN-B11/PCMなどで使用していたパスフレーズとは互換性がありません。16進コードまたはASCIIコードのみ互換性があります。パスフレーズをご使用の場合は、[クイックコネクトのヘルプ]をご覧ください。

　

● 他社製品との暗号化について

本製品を含むWNシリーズでは、暗号キーとして16進コードやASCIIコードでの暗号キー入力方式を採用していますが、他社製品には、文字列から16進コードへ変換する際、本製品と変換方式の異なる製品があります。

これらの製品と暗号化を行う場合は、最初に英数字・記号の暗号キーに使用する文字列を決め、16進コードを入力できない他社製品はこの文字列を入力します。

WNシリーズや16進コードを入力可能な他社製品にはこの５文字の文字列を下記対応表に基づき、16進コードに変換したうえで入力することで通信可能となります。

各文字と 16進コードの対応については下記の変換表をご覧ください。
　<例>　文字で "WNG54" と設定している場合、16進コードでは [57 4e 47 35 34] となります。

変換表

文
字
16
進

文
字
16
進

文
字
16
進

文
字
16
進

文
字
16
進

文
字
16
進

文
字
16
進
!
21
0
30
?
3f
N
4e
]
5d
l
6c
{
7b
"
22
1
31
@
40
O
4f
^
5e
m
6d
|
7c
#
23
2
32
A
41
P
50
_
5f
n
6e
}
7d
$
24
3
33
B
42
Q
51
`
60
o
6f
~
7e
%
25
4
34
C
43
R
52
a
61
p
70
&
26
5
35
D
44
S
53
b
62
q
71
'
27
6
36
E
45
T
54
c
63
r
72
(
28
7
37
F
46
U
55
d
64
s
73
)
29
8
38
G
47
V
56
e
65
t
74
*
2a
9
39
H
48
W
57
f
66
u
75
+
2b
:
3a
I
49
X
58
g
67
v
76
,
2c
;
3b
J
4a
Y
59
h
68
w
77
-
2d
<
3c
K
4b
Z
5a
i
69
x
78
.
2e
=
3d
L
4c
[
5b
j
6a
y
79
/
2f
>
3e
M
4d
\
5c
k
6b
z
7a
