大画面、高画質 即戦力ハイエンドモデル
UXGA対応 20.1型デジタル＆アナログ液晶ディスプレイ		 ポケットガイド

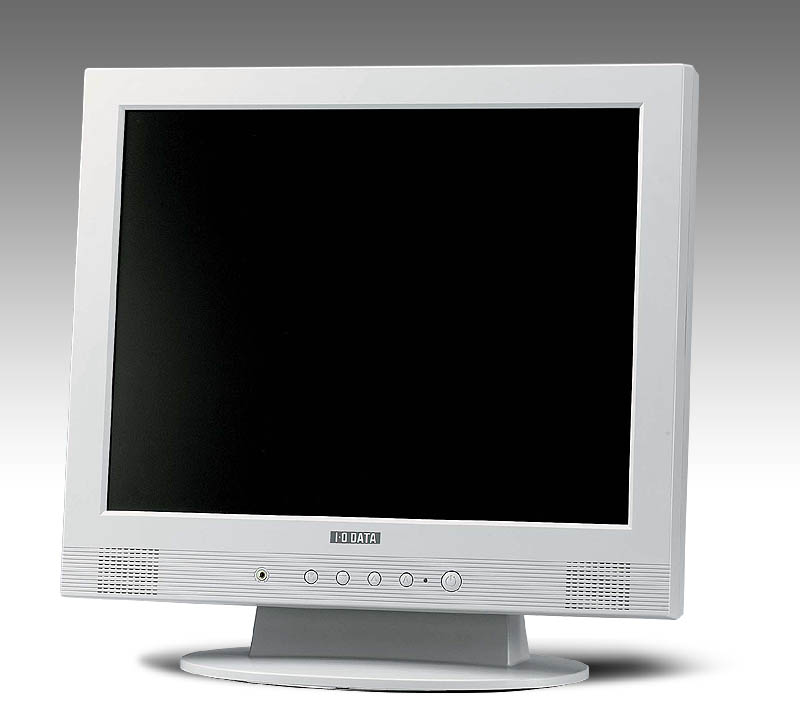

製品写真
製品名 価　格 備　考
LCD-AD201GS \154,000 2004年8月19日生産終了
※上記価格は、消費税別のメーカー希望小売価格です。  [価格表記について]


LCD-Analog & Digital 20.1 inch type G with Speaker

「LCD-AD201GS」は最大解像度 UXGA(1600×1200ドット)の20.1型 デジタル＆アナログ液晶ディスプレイです。ハイコントラスト500:1の広視野角24ビットパネルを採用した、スピーカー内蔵モデルです。
より正確な色表現を求める方のために、R・G・B調整・色温度調整（規定値）に加えて、中間色を補正できるガンマ補正機能も搭載しました。


製品特長添付品対応機種対応OS仕様詳細仕様
関連リンク ｜取扱説明書｜ドライバ｜Ｑ＆Ａ｜

　 　
液晶選びに迷ったらここをチェック！
欲しいディスプレイを条件検索できる！ 		　

　高画質UXGA対応高性能パネル採用
  • 20.1型の大画面UXGA(1600×1200ドット)を実現しました。
    SXGA（1280×1024ドット）に比べはるかに多くの情報を一度に表示できます。
    オフィスアプリケーション、Webサーチ、メールなど複数のタスクを同時に処理するビジネス環境を強力にサポートします。

  • MVA技術搭載！視野角上下左右170°、コントラスト 500:1が可能な24ビットパネルを採用し、最大1677万色の滑らかで自然な色表現が可能です。設計・デザインなど高精細表示が求められる"プロ"のためのモデルです。

　デジタルDVI-D＆アナログ2入力対応
  • デジタル＆アナログ2入力に対応しているので、2台のパソコンを接続してディスプレイを共有で使用することができます。 もちろん、デジタル接続時もUXGA表示をサポートしていますので、文字や表もクッキリ表示可能。 ※1
　ガンマ補正機能搭載
  • R･G･B調整・色温度調整(規定値)に加えて、中間色を補正できるガンマ補正機能を搭載しました。
　ステレオスピーカー内蔵
  • 画面の下にステレオスピーカーを内蔵しています。別途スピーカーを設置しなくてもよいため、デスク周りがすっきりとまとまります。また、製品の前面にフォンジャックを搭載しました。
　スイベル＆チルト
  • スイベル（左右）角90°、チルト（上下）角25°が調整可能です。ご使用の環境に合わせて調整できます。
　ユーザーフレンドリー設計

  • 便利な調整メニュー

    −
    		オートアジャスト機能を搭載 　
    フェーズ・クロックなどわずらわしい画質調整がボタン一つで完了します。
    − スケーリング機能
    UXGA未満の解像度を画面いっぱいに拡大表示することが可能です。また、拡大せずに画面中央に表示することもできます。

  • VESAマウントインターフェイス規格(FPMPMI)に対応。市販のVESA規格対応器具と接続することで、より机の上を広く使用できます。

  • 背面に搭載された盗難防止ホール「ケンジントンスロット」に市販のセキュリティケーブルを取りつけて使用できます。
　電源内蔵
  • ACアダプタが不要なので、ケーブルがすっきりとまとまります。
　グリーン購入法適合製品
  • 本製品はグリーン購入法に定められた基準に適合した製品です。
    グリーン購入法について、詳しくはこちらをご覧ください。→グリーン購入法
　低消費電力
　充実のアフターサービス
  • 安心の「液晶ディスプレイ3年間保証」。
    ※LCDパネル及びバックライトは「1年間保証」となります。
  • 当社液晶ディスプレイ製品には、環境に配慮したリサイクルサービスが用意されています。
    「PCリサイクルマーク」のない製品でも、ご不要になったディスプレイは当社で回収いたします。
    詳しくはこちら → 「アイ・オー エコステーション」

添付品 UP
添付ケーブル アナログ接続ケーブル（1.5m）、デジタル接続ケーブル（2.0m）、オーディオケーブル、電源ケーブル
主な添付品 サポートソフト（CD-ROM）

対応機種 UP
対応機種 DOS/Vマシン
NEC PC-9821シリーズ
Apple Macintoshシリーズ
対応製品検索エンジンPIO パソコンの機種名から対応製品を調べることができます。

対応OS UP
対応OS
(日本語版のみ)

OSには依存しないため全て(本体未対応OSは除く)


仕様 UP
対応解像度
対応パソコン
表示モード
水平周波数(kHz)
垂直周波数(Hz)
アナログ
デジタル
　
Windows
720×400
31.5
70.1
○
○
Power
Macintosh
シリーズ
640×480
31.5
59.9
○
○
37.9
72.8
○
○
37.5
75.0
○
○
800×600
35.1
56.3
○
○
37.9
60.3
○
○
46.9
75.0
○
○
48.1
72.2
○
○
1024×768
48.4
60.0
○
○
56.5
70.1
○
○
58.0
71.9
○
○
60.0
75.0
○
○
1152×864
67.5
75
○
○
1280×1024
64.0
60.0
○
○
80.0
75.0
○
○
1600×1200
75.0
60.0
○
○
　
640×480
35.0
66.7
○
−
832×624
49.7
74.5
○
−
1024×768
60.2
74.9
○
−
パネルタイプ TFT 20.1型
表示面積(mm×mm) 408.0×306.0
最大表示解像度 1600×1200
画素ピッチ(mm×mm) 0.255(H)×0.255(V)
表示色 1677万色
視野角度 上下: 170°°左右: 170°
最大輝度 250cd/m2
コントラスト 500:1
応答速度 25ms
水平走査周波数(kHz) 31.5〜80.0
垂直走査周波数(Hz) 56.3〜75.0
入力信号 アナログRGB、デジタルDVI-D
同期信号 セパレート同期信号
音声入出力 音声入力 ステレオミニジャック　φ3.5
スピーカー 3W+3W(ステレオ)
フォン端子 ステレオミニジャック　φ3.5
各種調整機能 自動調整、自動コントラスト、コントラスト、入力切替、輝度、色温度、色調整、スケーリング、垂直位置、水平位置、水平サイズ、フェーズ調整、ズーム、スムージング、音量調整、ミュート、OSD言語、OSD位置、OSD表示時間、OSD透過、リセット
定格電圧 AC 100V
消費電力 最大時 70W
ECOモード時
※弊社実測値		 -
サスペンド時 3W
パワーマネージメント VESA DPMS互換
プラグ＆プレイ VESA DDC1/2B
外形寸法 スタンドあり 482(W)×458(H)×200(D)mm
スタンドなし 482(W)×412(H)×86(D)mm
質量 スタンドあり 10.0 kg
スタンドなし 8.1 kg
チルト角 上: 20°下:5°
スイベル角 右: 45°左: 45°
筐体色 アイボリー
VESAマウントインターフェイス規格(VESA FPMPMI)対応 ○(100mmピッチ)
盗難防止用ホール ○　
梱包状態の質量 / 寸法 13.0kg　/　575(W)×265(H)×555(D)mm
各種規格 VCCI-B、
国際エネルギースタープログラム

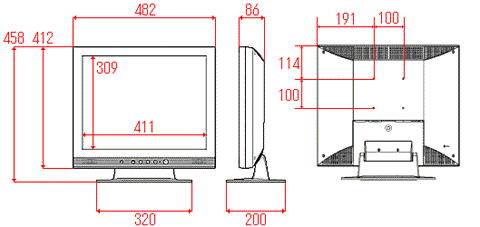

外形寸法図

（単位：mm）
動作確認済みグラフィックアクセラレータボード
メーカー 型番 グラフィックチップ 備考
I-O DATA GA-GF4200/AGP8 GeForce4 Ti4200 　
GA-GF440TW/PCI
GeForce4 MX440-SE 　
GA-GF4200/AGP GeForce4 Ti4200 　
GA-GF420/PCI GeForce4 MX420 　
ATI Radeon9700 Radeon9700 　
Radeon9000 Radeon9000 ※2
Radeon8500 Radeon 8500 　
ASUS V8460/ULTRA/DVI/128/A GeForce4 Ti4600 　
V8440/TD/NTSC/128M/A GeForce4 Ti4400 　
Creative 3D Blaster 4 RX7500 Radeon 7500 　
※2 アナログで接続でご使用の場合は、画面表示にノイズが発生する場合があります。
注) TFTカラー液晶パネルは特性として表示面上に黒点(点灯しない点)や輝点(点灯したままの点)がある場合があります。これは故障あるいは不良ではありません。予めご了承ください。
※   外観及び仕様は、改善のため予告なく変更することがあります。
　 　
詳細仕様 UP
反射低減処理 アンチグレア
スピーカーユニット 3W+3W(ステレオ、アンプ内蔵)
入力端子 デジタルDVI-D×1、アナログRGB×1、ステレオミニジャック×1
出力端子 ステレオミニジャック
ケーブル長(長さ) アナログ接続ケーブル：1.5m、デジタル接続ケーブル：2m、オーディオケーブル 1.8m、電源ケーブル：1.8m
プラグアンドプレイ VESA DDC1/2B規格対応
インピーダンス 75Ω
電源周波数 50/60Hz
電源 電源内蔵
グリーン購入法基準 適合
使用温度範囲(℃） 0〜40
使用湿度範囲(％) 20〜80
保証期間 3年間保証※LCDパネル及びバックライトは「1年間保証」となります。
各種取得規格（UL、VCCI、FCCなど） VCCI、国際エネルギースター
輸出管理規定 本製品は「外国為替及び外国貿易法」の規定により戦略物資等輸出規制製品に該当する場合があります。
国外に持ち出す際には、日本国政府の輸出許可申請などの手続きが必要になる場合があります。


※1 デジタル接続時の動作確認情報は、順次更新予定。
