使いやすさ抜群！省スペース・ハイスペックのビジネスモデル
SXGA対応 17型アナログ液晶ディスプレイ 		ポケットガイド
LCD-A172FWH

製品写真
製品名 価　格 本体色 備　考
LCD-A172FWH \55,500 ホワイト 2004年12月1日生産終了
LCD-A172FBK \55,500 ブラック 2004年4月27日生産終了
LCD-A172F-P \57,500 ホワイト 保護フィルター内蔵モデル
2004年12月21日生産終了
※上記価格は、消費税別のメーカー希望小売価格です。  [価格表記について]

LCD - Analog 17 inch model 2 F/ (White) /(Black) Protection Filter

電源・スピーカーを内蔵し、画面左右のフレーム幅16mmのスリムなデザインだから、オフィスでのワークスペースをしっかり確保！広視野角を実現した高品質パネルの採用で鮮やかな映像を再現。さらにキズ・汚れに強いガラス製保護フィルター内蔵モデルなら、学校での導入の際にも安心です。


製品特長添付品対応機種対応OS仕様
関連リンク ｜取扱説明書｜ドライバ｜Ｑ＆Ａ｜

　

　高品質パネルで表現可能なリアル映像
  • 最大輝度300cd/m2、コントラスト450:1で色鮮やかな映像を再現。
  • 応答速度16msと高速だから、動画をなめらかに表示！
  • 上下左右160度の広視野角を実現！
　ディスプレイの画質調整も驚くほどカンタンに！
    添付の「Display Manager」を使えば、画面の明るさや色合いなどの画面設定をいつでも簡単に行なえます。
    Windows 98〜XPに対応。「Display Manager」はVESAのDDC/CI※を利用しています。
●PCからディスプレイの各種設定が可能
設定はマウスでOK！
※ 画像をクリックすると「Display Manager」の
画面プロパティが確認できます。
  • コントラストや色温度など、ディスプレイの各種設定を画面のプロパティから直接行なえます。全てマウスで操作できるから設定もカンタン！これまでのようにディスプレイ本体のボタンを操作する必要がありません。

    「Display Manager」はVESAのDDC/CIを利用しています。
●ネットワーク対応で複数ディスプレイを一括管理
  • ネットワークに対応しているから、複数あるディスプレイの画質調整を一括管理できます。例えば、学校の授業後、生徒が使ったPCを一度にまとめて適切な画質へと戻せます。その他、指定した時間にECOモードのON/OFFを設定したり、自動節電の一括設定も可能に！
※DDC/CI（Display Data Channel Command Interface）とは？
パソコンから液晶ディスプレイなどをコントロールするためのVESA（Video Electronics Standards Association）規格です。従来のアナログ・デジタルケーブルに組み込まれ、液晶ディスプレイとパソコンの間のプラグアンドプレイ機能に使用されていたDDC信号線を使って、特定のコントロールコマンドを送ることにより表示装置を操作することが可能となります。


　多彩な機能
  • SXGA(1280×1024)対応で情報を一度に表示
    19型CRTディスプレイと同等の表示エリアを実現。多くの情報を一度に表示できるから、作業効率が大幅に向上します。
  • 色再現のための国際標準規格「sRGB」に対応
    同じ画像を表示させてもメーカーごとに表示される色は異なります。これは、メーカーごとに仕様が異なるために起こる現象です。デジカメ、プリンタなど、sRGBに対応している機器同士ならば、ほぼ同じ色で表現することができます。
　使いやすさ抜群の省スペース化を実現！
  • キーボードをディスプレイ下に収めて作業スペースをしっかり確保！
  • 奥行きを175mmにおさえ、電源を内蔵したスリムなデザイン。
  • ステレオスピーカー内蔵＆フォンジャック搭載。
  • 画面左右のフレーム幅が16mmになって見た目もスッキリ！
  • レイアウト変更にも便利な4.8kgの軽量ボディ。
ディスプレイ下にキーボードをしまえば
作業スペースもより広く使える！

　使ってわかるユーザーフレンドリー設計
  • オートアジャスト機能を搭載。わずらわしい画質調整がボタン一つで完了します。
  • OSD (On Screen Display) は日本語表示も可能。OSD画面操作がさらに行いやすくなります。
  • VESAマウントインターフェイス規格 (FPMPMI) に対応。 市販のVESA規格対応器具と接続することで、より机の上を広く使用できます。
  • 背面に搭載された盗難防止ホール「ケンジントンスロット」に市販のセキュリティケーブルを取りつけて使用できます。
　省電力をはじめとする環境への配慮
  • 低消費電力
    消費電力は最大43Wと低消費電力を実現！(同等の表示エリアの19型CRTディスプレイでは約130W) 省電力モード時(待機時)には最大1Wとなります。 もちろん、国際エネルギースタープログラムに関する基準を満たしています。
  • 環境規格 TCO'99に適合
    TCO'99は、スウェーデンの労働団体、環境保護団体が提唱する、環境に関する規格です。 これらの規格には、エルゴノミクス、環境対策、安全性、省エネルギー、リサイクルなど多岐にわたる厳しい適合基準が設けられています。
  • ｢ECOBOX-NET｣(別売)でもっと省電力に！
    使用者が不在の場合はパソコンを省電力モードに切り替えます。打ち合わせやお昼の休憩、ちょっとだけ席を離れた間に電源が入ったままになっていた液晶ディスプレイ電源を自動でOFFにできますので、節電を意識しなくても電気代を削減してくれます。また、ECOBOX-NETではネットワーク上のユーザーの在席状況が一覧でき、オフィスでの利用に大変効果的です。
  • ECOモード搭載
    消費電力を削減できるECOモードを搭載しました。 ECOモード時の消費電力は30Wで、最大消費電力を約30%削減します。
  • グリーン購入法適合製品
    本製品はグリーン購入法に定められた基準に適合した製品です。
    グリーン購入法について、詳しくはこちらをご覧ください。→グリーン購入法
　充実のアフターサービス
  • 安心の「液晶ディスプレイ3年間保証」。
    ※LCDパネル及びバックライトは「1年間保証」となります。
  • 当社液晶ディスプレイ製品には、環境に配慮したリサイクルサービスが用意されています。
    「PCリサイクルマーク」のない製品でも、ご不要になったディスプレイは当社で回収いたします。
    詳しくはこちら → 「アイ・オー エコステーション」

添付品 UP
主な添付品 アナログ接続ケーブル（1.8m）、 オーディオケーブル（1.8m）、ACケーブル（1.8m）、LCDシリーズサポートソフト(CD-ROM)、取扱説明書

対応機種 UP
対応機種 NEC PC-9821シリーズ
DOS/V マシン
Apple Macintoshシリーズ
対応製品検索エンジンPIO パソコンの機種名から対応製品を調べることができます。

対応OS UP
対応OS
(日本語版のみ)

OSには依存しないため全て(本体未対応OSは除く)


仕様 UP
パネルタイプ 17型TFTカラー液晶　
表示面積(mm×mm) 337.9×270.3
最大表示解像度 1280×1024
画素ピッチ(mm×mm) 0.264(H)×0.264(V)
表示色 1619万色　（擬似フルカラー）
視野角度 上下: 160°左右: 160°
最大輝度 300cd/m2
コントラスト 450:1
応答速度 16ms
映像入力 アナログRGB D-sub15pin（セパレート同期信号）
音声入出力 音声入力 ステレオミニジャック　φ3.5
スピーカー 1W+1W(ステレオ)
フォン端子 ステレオミニジャック　φ3.5
各種調整機能 輝度、コントラスト、画面サイズ、画面微調整、水平位置、垂直位置、色温度、ECOモード、言語、スムージング調整、OSD水平位置、OSD垂直位置、OSD透過、OSD表示時間、音量、自動調整、リセット
定格電圧 AC 100V（電源内蔵）
消費電力 最大時 43W
ECOモード時
※弊社実測値		 30W
サスペンド時 1W
パワーマネージメント VESA DPMS互換
プラグ＆プレイ VESA　DDC2B
外形寸法 スタンドあり 372×175×385mm
スタンドなし 372×75×328mm
質量 スタンドあり

4.8kg ※保護フィルター内蔵モデル（LCD-A172F-P）は5.3kg
スタンドなし

4.0kg ※保護フィルター内蔵モデル（LCD-A172F-P）は4.5kg
チルト角 上: 20°　下:5°
筐体色 ホワイト ・ブラック　※保護フィルター内蔵モデル(LCD-A172F-P)はホワイトのみ
VESAマウントインターフェイス規格(VESA FPMPMI)対応 ○(75mmピッチ)
盗難防止用ホール ○　
梱包状態の質量 / 寸法
LCD-A172FWH／LCD-A172FBK
LCD-A172F-P
6.0kg/460×160×480mm
6.5kg/460×160×480mm

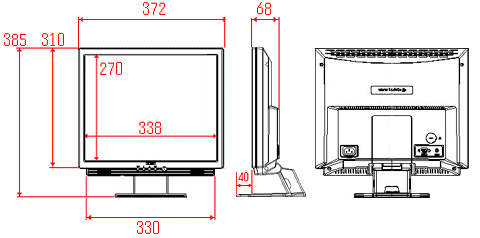

外形寸法図

（単位：mm）
解像度および周波数
対応パソコン
表示モード
水平周波数
(kHz)
垂直周波数
(Hz)
 アナログ
Windows
640×400
24.8
56
○
720×400
31.5
70
○
640×350
31.5
70
○
Power
Macintosh
シリーズ
640×480
31.5
60
○
37.9
72
○
37.5
75
○
800×600
35.2
56
○
37.9
60
○
46.9
75
○
48.1
72
○
1024×768
48.4
60
○
56.5
70
○
60
75
○
1280×1024
64
60
○
80
75
○
　
640×480
35
67
○
832×624
49.7
75
○
1024×768
60.2
75
○
※ PCからの信号は全てノンインタレースであること。
※ Power Macintoshシリーズでご使用の場合は、別途市販のMacintosh用接続変換コネクタが必要になる場合があります。
※ 表示解像度、表示色数は接続するグラフィックボードによって異なります。
※ 1280×1024未満の解像度の場合は、拡大表示します。
※ コンポジットシンク及びシンクオングリーンには対応していません。
各種規格 国際エネルギースタープログラム、VCCI、TCO99、MPR II、TUVGS、TUVErgonomic、CE、UL、CSA1950、FCC classB
グリーン購入法基準
 適合
使用温度範囲(℃）
0〜40
使用湿度範囲(％) 20〜80(結露なきこと)
保証期間 3年間保証※LCDパネル及びバックライトは「1年間保証」となります。
輸出管理規定 本製品は「外国為替及び外国貿易法」の規定により戦略物資等輸出規制製品に該当する場合があります。
国外に持ち出す際には、日本国政府の輸出許可申請などの手続きが必要になる場合があります。
注） TFTカラー液晶パネルは特性として表示面上に黒点(点灯しない点)や輝点(点灯したままの点)がある場合があります。これは故障あるいは不良ではありません。予めご了承ください。
※ 外観及び仕様は、改善のため予告なく変更することがあります。
