マウス、キーボード不要でカンタン操作

抵抗膜方式タッチパネル付17型液晶ディスプレイ

製品名	カラー	価　格	備　考
LCD-AD172F-T	ホワイト	オープン価格	2007年11月28日生産終了後継品はこちら

※オープン価格製品の販売価格は、販売店にお問い合わせください。

・・グリーン購入法で定められた基準に適合した製品です。

LCD - Analog Digital 17 inch model 2 type F-Touch

液晶ディスプレイ「LCD-AD172F-T」はタッチパネル機能に対応。直接指先で画面に触れるだけでパソコンの操作が行えます。オフィスはもちろん、公共の場などの様々な環境で使用できます。タッチ操作は手袋をしていても可能。異物による誤作動が少ない抵抗膜方式パネル採用なので作業環境などの使用にも最適です。

　カンタン操作で誤作動も安心。抵抗膜式タッチパネル採用

直接指先でパネル面に触れるだけでパソコンの操作が行えるので、マウス、キーボード操作に不慣れな方でも安心。PCにタッチパネルドライバソフトをインストールするだけでマウスの代わりにタッチパネルでの操作が可能になります。
異物による誤作動が少ない抵抗膜式パネル採用。手袋をしたままでも反応し、ペン先でも操作できるので様々な用途で使用できます。

　さまざまなシーンでの活用例

≪企業・店舗などの接客に≫
接客時の情報端末として設置。マウス操作で会話が途絶えることもなく、スムーズに必要な情報を引き出せます。
≪作業現場などに≫
ホコリなどの異物による誤作動が少ないので現場作業などにも設置が可能。手袋を装着してもいても反応するため、現場での操作性、実用性UPを実現します。ライン管理端末用には最適です。
≪観光案内所や官公庁・図書館などに≫
不特定多数が利用できる情報検索端末として設置。高価な専用端末を用意する必要がなく、Windowsアプリケーションで円滑な案内が可能です。

　160°広視野角パネル採用

上下左右は160度の広視野角を実現！
見る位置や角度による色調変化が低減されており、快適に作業が行えます。


上下左右160度の視野角	従来	LCD-AD172F-T
※画面はイメージです。

　デジタル&アナログ2系統入力

アナログ入力端子(D-Sub15)に加え、ノイズの影響を受けにくいデジタル入力端子(DVI-D)も装備(ケーブル標準添付)。

アナログ用コネクタ D-Sub15
デジタル用コネクタ DVI-D

デジタル・アナログの2つのコネクタを搭載

　スタンド取り外し可能で使い方が広がる

VESAマウントインターフェイス規格 (FPMPMI) 100mmに対応。スタンドを取り外してアームなどに取り付ければ、壁掛けなどでの利用も可能です。

お薦めディスプレイアーム

　環境に優しい省エネモデル

国際省エネ基準
当社は、国際エネルギースタープログラムの参加事業者として、本製品が「国際エネルギースタープログラム」の対象製品に関する基準を満たしていると判断します。

　使ってわかるユーザーフレンドリー設計

オートアジャスト機能を搭載。わずらわしい画質調整がボタン一つで完了します。
各種設定はわかりやすい日本語表示メニューを見ながら行えます。
盗難防止ホール「ケンジントンスロット」により万が一の事態を防止。背面に搭載された盗難防止ホールに市販のセキュリティケーブルを取りつけて使用できます。

　充実のアフターサービス

安心の「液晶ディスプレイ3年間保証」。
※LCDパネル及びバックライトは「1年間保証」となります。
当社液晶ディスプレイ製品には、環境に配慮したリサイクルサービスが用意されています。
「PCリサイクルマーク」のない製品でも、ご不要になったディスプレイは当社で回収いたします。
詳しくはこちら → 「アイ・オーエコステーション」

　RoHS指令、J-Mossグリーンマーク対応

RoHS指令準拠
地球に優しい製品を目指し、有害物質削減に取り組んで来ました。その結果、欧州RoHS指令に準拠した製品ができました。
J-Mossグリーンマーク対応
また日本においてJIS規格『JIS C 0950：電気・電子機器の特定の化学物質の含有表示方法、通称J-Moss』のグリーンマーク表示製品とすることができました。
化学物質の含有状況はこちらをご覧ください。

詳しくはこちら

アイオー･セーフティ･サービス対象製品(有償保守サービス)

アイオー・セーフティ・サービスは、故障発生時の現場対応を提供する有償のアフターサービスパックです。
メーカーが直接サービスを行いますので、万一故障が発生しても復帰が迅速です。またフリーダイヤルの優先電話回線を設けるのでお客様のお問い合わせに即対応。弊社製品を安心してご利用いただけます。

●お客様のご要望にフレキシブルに対応するサービス・料金プラン
・ISS-PRO（オンサイト保守サービス）
・ISS-STD（デリバリィ保守サービス）
・ISS-SET（初回設置サービス）

アイオー・セーフティ・サービスアイオー･セーフティ・サービス詳細はこちらをご覧ください。

主な添付品

アナログ接続ケーブル(1.8m)、デジタルDVI-Dケーブル(1.8m)、オーディオケーブル(1.8m)、USBケーブル(1.8m)、電源ケーブル(1.8m)、ACアダプター、LCDシリーズサポートソフト(CD-ROM)、タッチパネルドライバ（CD-ROM）、取扱説明書

タッチ
パネル

入力方式

抵抗膜方式

通信方式

USB1.1

透過率

80%(Typ)

タッチ
耐久性

1000万回

対応OS
(日本語版のみ)

Windows 7(32/64ビット)^※1／Windows Vista（32ビット版のみ）^※2／Windows XP／Windows 2000／Windows Me／Windows 98 Second Edition
※1 Vista用のドライバで動作確認済み。
※2 タッチパネル用ドライバーソフトは手動でインストールする必要があります。ダウンロードはこちら

パネルタイプ

TFT 17型

表示面積(mm×mm)

337.9×270.3

最大表示解像度

1280×1024

画素ピッチ(mm×mm)

0.264(H)×0.264(V)

表示色

1619万色（擬似フルカラー）

視野角度

上下: 160° 左右: 160°

最大輝度

240cd/m² ※タッチパネル装着時(取り外し不可)

コントラスト

700:1

応答速度

8ms

映像入力

アナログRGB D-sub15pin(セパレート同期信号)、デジタルDVI-D

音声入出力

音声入力

ステレオミニジャック　Φ3.5

スピーカー

1.5W+1.5W(ステレオ)

ヘッドホン

各種調整機能

自動調整、コントラスト、輝度、水平位置、垂直位置、周波数、位相、モード表示、オフタイム、言語、シャープ、リセット、音量、ミュート、入力選択、カラー設定、OSDロック

定格電圧

AC 100V(ACアダプタより電源供給)

消費電力

最大時

46W

待機時

パワーマネージメント

VESA DPM互換

プラグ＆プレイ

VESA　DDC2B

外形寸法
(W×D×H)

スタンドあり

384(W)×222(D)×421(H)mm

スタンドなし

384(W)×51(D)×349(H)mm

質量

スタンドあり

6.9 kg

スタンドなし

4.5 kg

チルト角

上: 20°　下:5°

筐体色

ホワイト

VESAマウントインターフェイス規格(VESA FPMPMI)対応

○(100mmピッチ)

盗難防止用ホール

○　

梱包状態の質量 / 寸法
(W×D×H)

9.8kg　/　492(W)×292(D)×508(H)mm

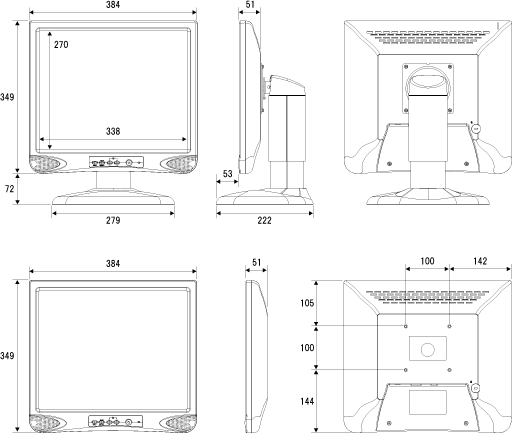

外形寸法図

（単位：mm 小数点以下四捨五入）

対応OS
(日本語版のみ)

OSには依存しない
※ただし、解像度及び周波数が下記対応表範囲内に適用すること。

解像度および周波数

	表示モード	水平周波数(kHz)	垂直周波数(Hz)	アナログ	デジタル
Windows 搭載パソコン	640×350	31.5	70.0	○	○
	720×400	31.5	70.1	○	○
	640×480	31.5	70.0	○	○
		37.9	72.8	○	○
		37.5	75.0	○	○
	800×600	35.2	56.3	○	○
		37.9	60.3	○	○
		48.1	72.2	○	○
		46.9	75.0	○	○
	1024×768	48.4	60.0	○	○
		56.5	70.1	○	○
		60.0	75.0	○	○
	1280×1024	64.0	60.0	○	○
	1280×1024	80.0	75.0	○	-

※	PCからの信号は全てノンインタレースであること。
※	表示解像度、表示色数は接続するグラフィックボードによって異なります。
※	コンポジットシンク及びシンクオングリーンには対応していません。
※	1280×1024 未満の解像度の場合は、拡大表示します。

各種規格

VCCI Class B, 国際エネルギースタープログラム,J-Mossグリーンマーク,RoHS指令準拠

グリーン購入法基準

適合

使用温度範囲(℃）

動作時：5℃～+35℃
収納時：-20℃～+60℃

使用湿度範囲(％)

20～80(結露なきこと)

保証期間

3年間保証※LCDパネル及びバックライトは「1年間保証」となります。

備考

※本製品のタッチパネル機能は、マルチモニターに対応しておりません。モニタ1台でご使用下さい。

対応機種

DOS/Vマシン

注）	TFTカラー液晶パネルは特性として表示面上に黒点(点灯しない点)や輝点(点灯したままの点)がある場合があります。これは故障あるいは不良ではありません。予めご了承ください。
※	外観及び仕様は、改善のため予告なく変更することがあります。
