ＨＯＭＥ > 全製品一覧 > メモリー製品 > AP-DX533シリーズ

製品仕様書

品名：Apple用 PC2-4200対応 DDR2メモリーモジュール
弊社型名：AP-DX533-512M,AP-DX533-1G,AP-DX533-2G
2枚組セット品：AP-DX533-512Mx2,AP-DX533-1Gx2

株式会社アイ・オー・データ機器

〒920-8513　石川県金沢市桜田町二丁目84番地

発行部署：CS部 サポート課


◎本仕様書は弊社の著作権等に係る内容も含まれていますので、取り扱いには十分ご注意頂くと共に本仕様書の内容を弊社に無断で複製しないようお願い申し上げます。

◎本製品のご使用に際しては本仕様書記載の絶対最大定格や使用上の注意事項等及び以下の注意点を遵守願います。

なお本仕様書記載の絶対最大定格や使用上の注意事項等を逸脱した本製品の使用あるいは、以下の注意点を逸脱した本製品の使用に起因する損害に関して、弊社はその責を負いません。

◎本内容は、予告なく変更する場合がありますのでご了承ください。

（注意点）

①本製品は原則として日本国内における下記の用途に使用する目的で製造された製品です。

・電算機　・OA機器
なお、上記の用途であっても、②または③に記載の機器に該当する場合は、それぞれ該当する注意点を遵守願います。

②機能・精度等において高い信頼性・安全性が必要とさせる下記の用途に本製品を使用される場合は、これらの機器の信頼性、および安全性維持のためにフェールセーフ設計は冗長設計の措置を講じる等、システム・機器全体の安全設計にご配慮頂いた上で本製品をご使用ください。

・運送機器（航空機、列車、自動車等）の制御と各種安全性にかかわるユニット
・工作機器　・各種安全装置　等

③機能・精度等において極めて高い信頼性・安全性が必要とされる以下の用途にはご使用にならないで下さい。

・宇宙機器　・通信機器[幹線]　・原子力制御機器
・医療機器　・等

④上記②、③のいずれかに逸脱する場合は、本製品による人身事故・火災事故・社会的損害などが生じても弊社ではいかなる責任も負いかねます。

⑤輸出管理規定
本製品は「外国為替及び外国貿易法」の規程により輸出規制製品に該当する場合があります。国外に持ち出す際には、日本国政府の輸出許可申請などの手続きが必要になる場合があります。

デュアル・チャネル対応パソコンに最適な2枚組もラインナップ
最新Apple iMac G5、Power Mac G5対応 増設DDR2メモリーモジュール
AP-DX533シリーズ		 ポケットガイド仕様書




製品写真
製品名 容　量 価　格 備　考
AP-DX533-512M 512MB \12,000 2007年1月17日生産終了
後継品はこちら
AP-DX533-1G 1GB \24,300 2007年1月17日生産終了
後継品はこちら
AP-DX533-2G 2GB \95,000 2007年4月4日生産終了
後継品はこちら
2枚組セット品
AP-DX533-512Mx2 512MB×2枚 \23,300 2007年4月18日生産終了
後継品はこちら
AP-DX533-1Gx2 1GB×2枚 \47,900 2007年4月18日生産終了
後継品はこちら
※上記価格は、消費税別のメーカー希望小売価格です。 [価格表記について]

Apple Power Mac専用 DDR2 Type X 533MHz SDRAM採用 Memory Module - xxxMB,1GB x2枚組
「AP-DX533シリーズ」は、Apple iMac G5対応のメモリモジュールです。DDR2対応で、データ転送レートはDDR400の約1.3倍となる最大4.2GB/s。大量のデータをより高速に転送できます。高速化によって、いっそう問われるメモリーの品質や信頼性にアイ・オーは厳しいチェック体制で安心を提供します。


最新のApple iMac G5、Power Mac G5対応！

 UP
    iMac G5「MA063J/A」「MA064J/A」、Power Mac G5「M9590J/A」「M9591J/A」「M9592J/A」に対応！
    高解像度・高精細な画像データの編集・加工や、高スペックを必要とするアプリケーションの実行時に威力を発揮！パソコン性能を最大限活用できます。
    対応機種 CPU クロック メモリ(MB) ソケット 対応メモリ 備考
    標準 最大 数 空
    Apple Power Mac G5
      M9590J/A Dual-core PowerPC G5
    		 2GHz
    		 512 16384 8 6 DX533-512M×2/1G×2
    AP-DX533-2G
    AP-DX533-512M×2/1G×2
    		※
    M9591J/A 2.3GHz
    		 512 16384 8 6
    M9592J/A 2.5GHz
    		 512 16384 8 6
    iMac G5
      MA063J/A PowerPC G5
    		 1.9GHz
    		 512 2560 1 1 DX533-512M/1G
    AP-DX533-512M/1G/2G
    MA064J/A 2.1GHz
    		 512 2560 1 1
    ※同容量・同構成のメモリーを2枚1組で増設してください。

　次世代のスタンダードメモリー「DDR2」

 UP

    「DDR2」とは、従来のDDRメモリー以上の高速性能を目指し、なおかつ消費電力を抑えた次世代メモリー規格です。現在DDRメモリーの規格での最高スピードはDDR-400ですが、DDR2では 最高DDR2-800まで規格化されています。 ハイエンドから入門機まで、次世代のメモリーとして幅広く利用されることが期待されます。

    ＜高水準の信号波形を保つ、アイ・オーの6層基板＞
    メモリーの動作クロックが上がると、ノイズの影響を受けたり、信号波形を保つのが難しくなります。「DDR2」では、低消費電力化(＝発熱量の減少)を図り、従来のDDRから動作電圧を引き下げているため、よりいっそう動作がシビアになりました。よって「DDR2」ではノイズを抑え、高水準の信号波形を保つ基板設計が必須といえます。
    アイ・オーでは対ノイズ性能に優れ、入出力信号レベルの安定化に不可欠なハイクオリティ6層基板を採用しているので、データの信頼性が違います。

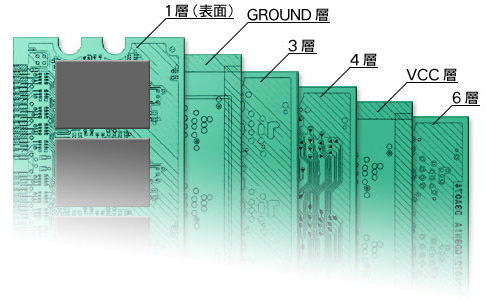

安定動作を実現する「6層基板」(イメージ)

　デュアル・チャネルでさらに高速転送！

 UP
    ベンチマーク デュアル・チャネルは、チップセット内部のメモリーコントローラーと同容量・同仕様2枚1組のメモリーを使い、シングルチャネルの2倍のメモリーバンド幅を実現する技術です。
    AP-DX533シリーズは533MHz駆動で4.2GB/sのメモリー帯域となります。 デュアル・チャネルではなんと8.4GB/sのメモリー帯域を誇ります。2枚組セット品は、同じ仕様のメモリーが2枚セットになっているので、 安心してご利用いただけます。

　確実な検証に基づき対応案内。

 UP
    ●対応機種 最新の対応機種は下記でご確認ください。
    ・対応製品検索エンジン「PIO」 http://www.iodata.jp/pio/

　安心の無期限保証。

 UP
    無期限保証 パソコンの安定動作にはメモリーモジュールの品質が重要です。アイ・オーは品質への自信から「無期限保証」を実現！安心してお使いいただけます。

　SPD対応で安心

 UP
  • SPDとは、メモリーの構成やDRAMのスペックなどが書かれているデータのことです。パソコンがSPDを読み出し、最適設定を行うことによって、安定動作が可能となります。

　ヒトと地球に優しい製品づくりを目指します！
    使用部材への指定有害物質の使用を抑制する「RoHS指令」準拠モデル。EU圏で義務づけられている規制に合わせて、環境に優しい製品づくりに取り組んでいます。

    RoHS指令

    RoHS指令
    Restriction of the use of certain Hazardous Substances in electrical and electric equipmentの略。 EC95条に準拠した電気器具に含有する(1)鉛(2)水銀(3)カドミウム(4)六価クロム(5)ポリ臭化ビフェニル(6)ポリ臭化ジフェニルエーテルの6物質の使用禁止の指令。
詳しくはこちら

DDR2メモリー
豆知識
DDR2-533は搭載されているDRAM 単体のスピードを表します。
メモリーモジュールとしてはデータ転送速度が、4.264GB/s≒4200MB/s(端数切捨)であるため、PC2-4200と表記します。
※PC2-4200はJEDECでの標準表記となっています。

Double Data Rate 2 SDRAM

コンピュータ内で各回路間の同期を取るためのクロック信号の立ち上がり時と立ち下がり時の両方でデータの読み書きが行なえるようにしたダブルデータレート(DDR)モードという高速なデータ転送機能を持った従来のDDR SDRAM メモリーのデータプリフェッチを2倍の4bitに拡張。

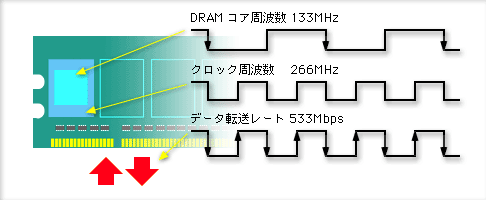

DRAMコアの2倍のクロック周波数を生成 「4bitプリフェッチ」
「DDR2」では、従来のDDRが2bitプリフェッチだったのを4bitに改良。DRAMコアの周波数はクロック周波数の1/2で動作。

「DDR2」と「DDR」との比較
規格
 クロック

帯域
( )内は2枚一組デュアル・チャネル時
DDR2-533
 533MHz 4.2GB/s (8.4GB/s)
DDR2-400
 400MHz 3.2GB/s (6.4GB/s)
DDR400
 400MHz 3.2GB/s (6.4GB/s)
DDR333
 333MHz 2.7GB/s (5.4GB/s)


対応機種 UP
対応機種 Apple Macintosh

仕様 UP
型番 AP-DX533-512M AP-DX533-1G AP-DX533-512Mx2 AP-DX533-1Gx2 AP-DX533-2G
容量 512MB 1GB 1GB
(512MB 2枚組)		 2GB
(1GB 2枚組)		 2GB
メモリータイプ DDR2 SDRAM
チェック機能 なし
ピン数 240PIN DIMM
メモリー速度 533MHz,CL=4
JEDEC JEDEC準拠
SPD 対応
電源電圧定格 1.8V
消費電流（最大） 約2560mA 約3080mA 約5120mA
（1枚あたり
約2560mA）		 約6160mA
（1枚あたり
約3080mA）		 約3880mA
幅(mm) 133.35
奥行(mm) 3.8
高さ(mm) 30
保証期間 無期限保証
各種取得規格 RoHS指令準拠
