製品仕様書
| 品名: | Intel 3シリーズチップセット対応 PC3-8500対応DDR3メモリーモジュール |
| 弊社型名: | DY1066シリーズ |
株式会社アイ・オー・データ機器
〒920-8513 石川県金沢市桜田町二丁目84番地
発行部署:CS部 サポート課
◎本仕様書は弊社の著作権等に係る内容も含まれていますので、取り扱いには十分ご注意頂くと共に本仕様書の内容を弊社に無断で複製しないようお願い申し上げます。
◎本製品のご使用に際しては本仕様書記載の絶対最大定格や使用上の注意事項等及び以下の注意点を遵守願います。
なお本仕様書記載の絶対最大定格や使用上の注意事項等を逸脱した本製品の使用あるいは、以下の注意点を逸脱した本製品の使用に起因する損害に関して、弊社はその責を負いません。
◎本内容は、予告なく変更する場合がありますのでご了承ください。
(注意点)
@本製品は原則として日本国内における下記の用途に使用する目的で製造された製品です。
・電算機 ・OA機器
なお、上記の用途であっても、AまたはBに記載の機器に該当する場合は、それぞれ該当する注意点を遵守願います。
A機能・精度等において高い信頼性・安全性が必要とさせる下記の用途に本製品を使用される場合は、これらの機器の信頼性、および安全性維持のためにフェールセーフ設計は冗長設計の措置を講じる等、システム・機器全体の安全設計にご配慮頂いた上で本製品をご使用ください。
・運送機器(航空機、列車、自動車等)の制御と各種安全性にかかわるユニット
・工作機器 ・各種安全装置 等
B機能・精度等において極めて高い信頼性・安全性が必要とされる以下の用途にはご使用にならないで下さい。
・宇宙機器 ・通信機器[幹線] ・原子力制御機器
・医療機器 ・等
C上記A、Bのいずれかに逸脱する場合は、本製品による人身事故・火災事故・社会的損害などが生じても弊社ではいかなる責任も負いかねます。
D輸出管理規定
本製品は「外国為替及び外国貿易法」の規程により輸出規制製品に該当する場合があります。国外に持ち出す際には、日本国政府の輸出許可申請などの手続きが必要になる場合があります。
![]() |
DDR3 Type Y 1066 SDRAM採用 Memory Module - xxxMB,xGB 『DY1066シリーズ』はPC3-8500、DDR3-1066対応の240pinメモリーモジュールです。DDR3はDDR2の2倍のデータ転送レートを可能にしながら、電源電圧を1.5VとDDR2(1.8V)より低電圧を実現しました。今後、新PCプラットフォームがDDR3に対応し、2008年から2009年には本格的に普及すると言われています。アイ・オー・データのメモリーは今までのノウハウを活かし、メモリーのデファクトスタンダードとなるべく、さらなる高品質、高信頼性、確実な互換性を目指してまいります。 |
||||||||||||||
| |
|
DDR3メモリー豆知識 |
|
| DDR3-1066は搭載されているDRAM 単体のスピードを表します。 メモリーモジュールのデータ転送速度が、8.5GB/s=8500MB/sであるため、PC3-8500と表記します。 Double Data Rate 3 SDRAM コンピュータ内で各回路間の同期を取るためのクロック信号の立ち上がり時と立ち下がり時の 両方でデータの読み書きが行なえるようにしたダブルデータレート(DDR)モードという高速なデータ転送機能を持った 従来のDDR2 SDRAM メモリーの4bitデータプリフェッチを2倍の8bitに拡張。 |
|||||||||||||||||||||||||||||

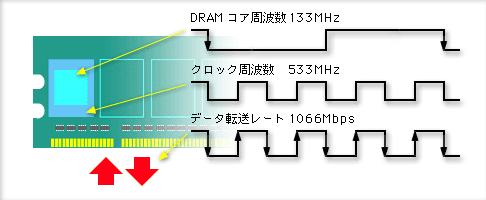

| DRAMコアの4倍のクロック周波数を生成 「8bitプリフェッチ」 | |||||||||||||||||||||||||||||
![]() |
|||||||||||||||||||||||||||||
| 「DDR3」では、従来のDDR2が4bitプリフェッチであったものを8bitに改良。DRAMコアの周波数はクロック周波数の1/4で動作。 | |||||||||||||||||||||||||||||
| 「DDR3」と「DDR2」との比較 | |||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||
デュアル・チャネルでさらに高速転送! |
|
デュアル・チャネルは、チップセット内部のメモリーコントローラーが同容量・同仕様2枚1組のメモリーを同時にアクセスすることにより、シングルチャネルの2倍のメモリーバンドを実現する技術です。
DY1066シリーズはシングル・チャンネルの場合1066MHz動作で8.5GB/sのデータ転送レートとなりますが、デュアル・チャネルではなんと17.9GB/sのデータ転送レートを誇ります。 |
推奨環境のご案内 |
|
当社製品「DY1066シリーズ」は下記環境にて動作確認を行いました。増設・推奨環境の参考情報としてご案内いたします。
●対応機種 最新の対応機種は下記に順次追加されますのでご確認ください。
|
これが高品質の証。安心の無期限保証。 |
|
超高速仮想ハードディスク作成ソフト無料ダウンロード |
|
| 本製品をお買い上げいただくと、超高速仮想HDD(RAMディスク)作成ソフト「RamPhantom2
LE」を無料ダウンロード可能! ※128MB以上のメモリーが対象となります。 |
![]() |
パソコン健康診断ソフト無料ダウンロード! |
|
日々安定してパソコンを使うためには、人間と同じようにパソコンにも健康診断が必要! アイ・オーのメモリー※を購入するとパソコン健康診断ソフト「W.S.T. LE」の無料ダウンロード特典がついてきます! ※ 一部製品を除く |
ヒトと地球に優しい製品づくりを目指します! |
|
使用部材への指定有害物質の使用を抑制する「RoHS指令」準拠モデル。
EU圏で義務づけられている規制に合わせて、環境に優しい製品づくりに取り組んでいます。
|
![]() 詳しくはこちら |
| |
|
| 対応機種 | デスクトップパソコン |
| |
|
| 型番 | DY1066-512M | DY1066-1G |
| 容量 | 512MB | 1GB |
| メモリータイプ | DDR3 SDRAM | |
| チェック機能 | なし | |
| ピン数 | 240pin | |
| メモリー速度 | 1066MHz,CL=7 | |
| JEDEC | JEDEC準拠 | |
| SPD | 対応 | |
| 電源電圧定格 | 1.5V | |
| 消費電流(最大) | 2232mA | 3136mA |
| 使用温度範囲(℃) |
5〜40 | |
| 使用湿度範囲(%) | 10〜80(結露なきこと) | |
| 幅(mm) | 133.35 | |
| 奥行(mm) | 3.8 | |
| 高さ(mm) | 30 | |
| 質量 | 約16g | 約19g |
| 質量(梱包時) | 約30g | 約33g |
| 保証期間 | 無期限 | |
| 各種取得規格 | RoHS指令準拠 | |










デュアル・チャネルは、チップセット内部のメモリーコントローラーが同容量・同仕様2枚1組のメモリーを同時にアクセスすることにより、シングルチャネルの2倍のメモリーバンドを実現する技術です。
DY1066シリーズはシングル・チャンネルの場合1066MHz動作で8.5GB/sのデータ転送レートとなりますが、デュアル・チャネルではなんと17.9GB/sのデータ転送レートを誇ります。
