ジャンボフレーム対応のギガビットレイヤー2スイッチングハブ
電源内蔵でコンセントまわりスッキリ
製品情報

製品写真

1000BASE-T対応 5ポートレイヤー2スイッチングハブ
製品名 価 格 備 考
ETG-SH5N \7,480 2007年9月12日生産終了
後継品はこちら
※上記価格は、消費税別のメーカー希望小売価格です。
本サイト掲載情報のご注意

Ethernet products Gigabit - Switching HUB 5 ports built-in Power unit

1000BASE-T/100BASE-TX/10BASE-T対応のメタル筐体5ポートスイッチングハブです。
パケットをまとめて送信することで、転送速度を向上するジャンボフレームに対応。高速なスイッチングテクノロジにより、ネットワークトラフィックを大幅に低減します。ゴム足、マグネット、壁掛対応ですので、用途に合った設置方法をお選びいただけます。


製品特長添付品仕様
関連リンク 取扱説明書Q&A

特集ページ



 1000BASE-Tから10BASE-Tまでシームレスに接続 UP
  • 1000BASE-T、100BASE-TX、10BASE-Tのネットワークを自動的に識別して接続します。
  • 切り替えの手間は不要で、 100BASE-TXや10BASE-T LAN機器との混在も可能。
  • オートネゴシエーション機能を搭載し、各ポートごとに最適な通信モードでネットワーク機器に接続します。接続するネットワーク機器がどのようなイーサネット規格に対応しているか意識することなく使用できます。
 転送速度を向上する「ジャンボフレーム」に対応 UP
  • ジャンボフレーム対応最大 9,600バイトのジャンボフレームに対応。
    • イーサネット標準の最大フレームサイズ、1518バイトを超えるフレームサイズのことをジャンボフレームと呼びます。ジャンボフレームに対応するとデータの転送効率がアップし、転送速度の向上やCPU負荷低減に貢献します。
    • ジャンボフレームについての解説
  • 従来ネットワーク製品で使用されている、標準フレームサイズのデータ送受信にも対応しています。
    ジャンボフレームを利用する場合、通信経路にある他のネットワーク機器もジャンボフレームに対応している必要があります。
 マグネット、壁掛け可能 UP
    用途に合わせて添付のマグネットを装着し、スチール製のデスクへ設置したり、壁かけ穴を利用して壁面への取り付けが可能です。
    マグネットは添付のネジを使用してゴム足と一緒に取り付けて下さい。
    壁面取り付けネジは添付しておりません。右の図を参考に別途ご用意ください。

 静音設計 UP
    電力消費を抑え、電源内蔵でありながらファンレス設計にしました。
    デスクサイドに設置しても、ファンの音は聞こえてきません。
 ケーブルの接続ミスを防止する「Auto MDI/MDI-X」機能 UP
  • ケーブル (クロスケーブルまたはストレートケーブル) を自動判別できます。
  • モデム、ハブなどさまざまなLAN機器につなぐときも、MDI/MDI-X接続を自動で識別します。
 信頼性の高いデータ転送を実現するストア&フォワード方式とフローコントロールを採用 UP
  • 送られてきたパケットをハブ内部でチェックし、データが壊れていないか確認してから目的のポートにデータ転送を行う、信頼性の高いデータ転送方式「ストア&フォワード方式」を採用しています。
  • 送信側の転送速度が受信側の転送速度より速い場合に、受信側のバッファ・メモリの溢れによるデータ損失を防ぎ、確実なデータ転送を行うフローコントロール機能(IEEE802.3x, Back Pressure)を装備。Full-duplex/Half-duplexの混在環境において、双方のスピード差から生じるデータ溢れを防ぐための重要な機能です。

添付品 UP

主な添付品

ACケーブル/ゴム足/マグネット/取扱説明書(必ずお読みください)/保証書

仕様 UP
Ethernet 規格 IEEE802.3ab (1000BASE-T)
IEEE802.3u (100BASE-TX)
IEEE802.3 (10BASE-T)
ジャンボフレーム:最大サイズ9KB(9600byte)
通信方式 CSMA/CD、全二重/半二重
伝送符号 1000BASE-T:8B1Q4
100BASE-TX:4B/5B+MLT-3
10BASE-T:マンチェスタ符号
フロー制御 Half-duplex[BackPressure]、 Full-duplex[IEEE802.3x]
スイッチング方式 ストア&フォワード
MACアドレステーブル 8Kエントリ
エイジング機能 有り
LANポート

5ポート/RJ-45
Auto MDI/MDI-X:全ポート対応
オートネゴシエーション:全ポート対応

バッファ容量 112Kバイト
表示LED POWER ×1、LINK/ACT ×5、1000M/100M×5、Duplex×5
ケーブル仕様 最長100m
1000BASE-T (カテゴリ5E以上のUTPまたはSTPケーブル)
100BASE-TX (カテゴリ5以上のUTPまたはSTPケーブル)
10BASE-T (カテゴリ3以上のUTPまたはSTPケーブル)
外形寸法 約191(W)×126(D)×38(H)mm
質量 約700g (本体のみ)
質量(梱包時) 約1.16kg

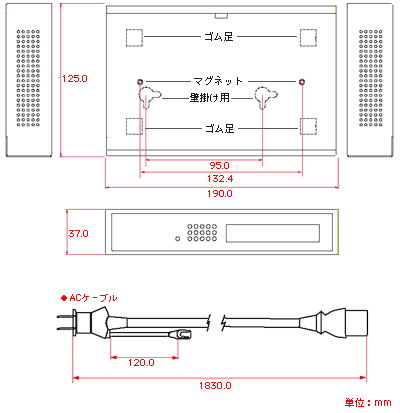

外形寸法図
電源 電源内蔵 (ACアダプター不要)
電源電圧定格 AC 100V (50/60Hz)
消費電力(最大) 7W
使用温度範囲 0〜40℃
使用湿度範囲 10〜85% (結露なきこと)
保証期間 1年保証
各種取得規格 VCCI Class B
輸出管理規定

本製品は「外国為替及び外国貿易法」の規定により戦略物資等輸出規制製品に該当する場合があります。 国外に持ち出す際には、日本国政府の輸出許可申請などの手続きが必要になる場合があります。
