タップ型8ポートレイヤー2スイッチングハブ
強力マグネット&静音設計でデスクサイドにぴったり!
製品情報

製品写真

100BASE-TX/10BASE-T対応
タップ型8ポートレイヤー2スイッチングハブ

製品名 価 格 備 考
ETX-SH8NTP \4,200 2007年9月12日生産終了
後継品はこちら
※上記価格は、消費税別のメーカー希望小売価格です。
本サイト掲載情報のご注意

Ethernet 100BASE-TX Switching Hub 8 Ports- built-in Tap

「ETX-SH8NTP」は、100BASE-TX/10BASE-T両用ポートを8ポート装備した、強力マグネット付きタップ型スイッチングハブです。
Auto MDI/MDI-X に対応し、ストア&フォワード方式・フローコントロール機能を搭載するなど、基本性能もしっかりしたスイッチングハブとしてご使用いただけます。


製品特長添付品仕様
関連リンク 取扱説明書Q&A
特集ページ
ネットワーク情報支援サイト

 デスクサイドにぴったり!強力マグネット付き UP
  • 強力マグネットで、パソコンラックやスチール製デスクなどに設置できます。
  • 電源内蔵、ACアダプタが不要ですからコンセントまわりがすっきりします。また、本体と電源ケーブルは一体で、電源ケーブルがはずれるといったトラブルもありません。
<デスクサイドへのマグネット設置例>
 静音設計 UP
    電力消費を抑え、電源内蔵でありながらファンレス設計にしました。
    デスクサイドに設置しても、ファンの音は聞こえてきません。
 ハブ増設時のトラブルを未然に防止 UP
  • ネットワーク機器との接続で、ストレートケーブルまたはクロスケーブルどちらでも使用できます。
  • ハブ同士を接続するときや、ADSL・CATVモデム、パソコンのLANポートを接続するときにLANポートの接続種別 (MDI/MDI-X) を意識する必要はありません。
 スイッチングハブに要求される機能を高い水準で実現 UP

●信頼性の高いデータ転送方式、ストア&フォワード方式を採用

  • 送られてきたデータ(パケット)をハブ内部でチェックし、データが壊れていないかどうか確認してから目的のポートに
    データ転送を行います。

●確実なデータ転送を行う、フローコントロール機能を装備

  • IEEE802.3x , Back Pressure によるフローコントロール機能を搭載。送信側の転送速度が速い場合に、受信側のデータ処理遅れによるデータ損失を防ぎます。100BASE-TX と 10BASE-T の混在や Full-duplex と Half-duplex の混在環境において、双方のスピード差から生じるデータ損失やネットワークの混乱を防ぐための重要な機能です。

●LANアダプタの通信能力をフルに発揮させる、Full-duplex (全二重通信) に対応

  • 全二重通信により、送信/受信それぞれ独立したデータ転送を行います。Full-duplex対応のLANアダプタを使用することで、 通信帯域を10BASE-T環境で20Mbps(理論値)、100BASE-TX環境では200Mbps(理論値)まで拡張することが可能です。

●ネットワークトラフィックを大幅に低減する、ローカルアドレス学習機能・フィルタリング機能搭載

  • 送られてくるパケットのMACアドレス情報を調べて、パケットの送受信先を自動学習する「ローカルアドレス学習機能」と、 自動学習したMACアドレステーブルをもとに不要なパケットを抑止する「フィルタリング機能」を搭載。
    ネットワークトラフィックを大幅に低減します。

添付品 UP

主な添付品

取扱説明書/保証書

仕様 UP
Ethernet規格 100BASE-TX (IEEE802.3u)/10BASE-T (IEEE802.3)
通信方式 CSMA/CD/全二重/半二重
伝送符号 100BASE-TX:4B/5B+MLT-3
10BASE-T:マンチェスタ符号
フロー制御 IEEE802.3x (Full-duplex)/BackPressure (Half-duplex)
スイッチング方式 ストア&フォワード
MACアドレステーブル 1Kエントリ
エイジング機能 有り
LANポート RJ-45ステーションポート×8ポート
Auto MDI/MDI-X:全ポート対応
オートネゴシエーション:全ポート対応
バッファ容量 96Kバイト
表示LED

POWER、100M×8、FULL/COL×8、LINK/ACT×8

ケーブル仕様 100BASE-TX通信時:カテゴリー5以上のUTPまたはSTPケーブル
10BASE-T通信時:カテゴリー3以上のUTPまたはSTPケーブル
外形寸法 約240(W)×57(D)×37(H) mm (突起部含まず)
質量 約400g

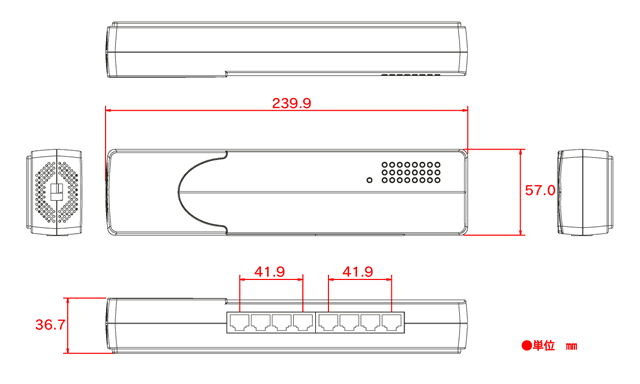

外形寸法図
電源電圧定格 AC100V(50/60Hz)
消費電力(最大) 5W
使用温度範囲 0〜40℃
使用湿度範囲 10〜90% (結露なきこと)
保証期間 1年保証
各種取得規格 VCCI Class B
輸出管理規定

本製品は「外国為替及び外国貿易法」の規定により戦略物資等輸出規制製品に該当する場合があります。 国外に持ち出す際には、日本国政府の輸出許可申請などの手続きが必要になる場合があります。
