製品仕様書

名:無線ルーター&PLCアダプターセットモデル
弊社型名:PLC-ET/MY-G54シリーズ

株式会社アイ・オー・データ機器

〒920-8513 石川県金沢市桜田町二丁目84番地

発行部署:CS部 サポート課


◎本仕様書は弊社の著作権等に係る内容も含まれていますので、取り扱いには十分ご注意頂くと共に本仕様書の内容を弊社に無断で複製しないようお願い申し上げます。

◎本製品のご使用に際しては本仕様書記載の絶対最大定格や使用上の注意事項等及び以下の注意点を遵守願います。

なお本仕様書記載の絶対最大定格や使用上の注意事項等を逸脱した本製品の使用あるいは、以下の注意点を逸脱した本製品の使用に起因する損害に関して、弊社はその責を負いません。

◎本内容は、予告なく変更する場合がありますのでご了承ください。

(注意点)

@本製品は原則として日本国内における下記の用途に使用する目的で製造された製品です。

・電算機 ・OA機器
なお、上記の用途であっても、AまたはBに記載の機器に該当する場合は、それぞれ該当する注意点を遵守願います。

A機能・精度等において高い信頼性・安全性が必要とさせる下記の用途に本製品を使用される場合は、これらの機器の信頼性、および安全性維持のためにフェールセーフ設計は冗長設計の措置を講じる等、システム・機器全体の安全設計にご配慮頂いた上で本製品をご使用ください。

・運送機器(航空機、列車、自動車等)の制御と各種安全性にかかわるユニット
・工作機器 ・各種安全装置 等

B機能・精度等において極めて高い信頼性・安全性が必要とされる以下の用途にはご使用にならないで下さい。

・宇宙機器 ・通信機器[幹線] ・原子力制御機器
・医療機器 ・等

C上記A、Bのいずれかに逸脱する場合は、本製品による人身事故・火災事故・社会的損害などが生じても弊社ではいかなる責任も負いかねます。

D輸出管理規定
本製品は「外国為替及び外国貿易法」の規程により輸出規制製品に該当する場合があります。国外に持ち出す際には、日本国政府の輸出許可申請などの手続きが必要になる場合があります。

本ページの更新は終了しました。最新のサポート情報は こちらからご確認ください

無線とPLCを組み合わせて、どこでもインターネット

無線LANルーター&PLCアダプターセットモデル

ポケットガイド仕様書


▲PLC-ET/MY-G54-S



▲PLC-ET/MY-G54

こちらもチェック
PLC-OP/TP5
PLC対応5個口OAタップ
PLC-ET/M2シリーズ
PLC-ET/MY-R
ブロードバンドルーター&PLCアダプターのセットモデル


製品名 価 格 備 考
▼スターターパック(無線LANルーター&PLC2台モデル)
PLC-ET/MY-G54-S \24,200 2008年7月9日生産終了
▼無線LANルーター&PLC1台モデル(増設用)
PLC-ET/MY-G54 \15,700 2008年6月25日生産終了
※上記価格は、消費税別のメーカー希望小売価格です。 [価格表記について]


Power Line Communication - EThernet / M Series Y cable - WN-G54 / R4 Set

PLC-ET/MY-G54シリーズは無線LANルーターとPLCアダプターをセットにしたお得なパッケージ。2つを組み合わせることで、無線とPLCの双方の長所を生かしたネットワーク環境の構築ができます。
無線を使ってネットワークをつなぐ一方、無線が届かないエリアへは、PLCによってインターネットを届けることが可能、まさにどこでもインターネットが可能になります。
レビュー
おすすめ情報
PLCアダプター活用事例レポートはコチラ!!


アイ・オー製品が大活躍!
導入・活用事例のご紹介

製品特長

無線とPLCを組み合わせて、家中どこでもインターネット

up

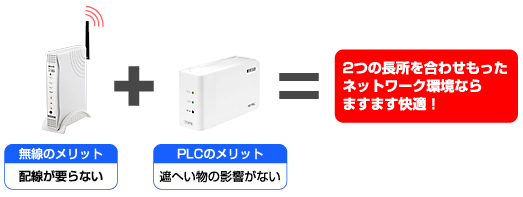

コンセントに挿すだけで手軽にネットワーク環境が構築できることで人気のPLC。一方、無線という特性を生かして、電波の届く限り配線に左右されず自由にネットワークに接続できる無線LAN。
無線LANルーターとPLCアダプターをセットにした本製品を使えば、双方のメリットを生かしたネットワーク環境の構築が可能。壁や配線に悩まされず、家中隅々までネットワークが広がります。

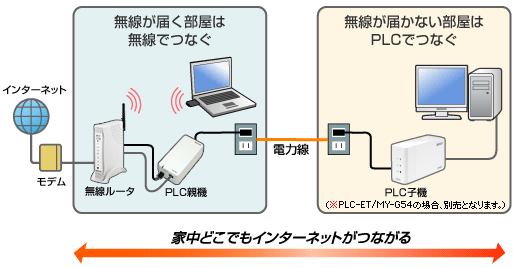

無線の届く範囲は無線で、壁などにより、無線が届かない範囲へはPLCでインターネットをつなぐことで家中どこでも隅々までネットワークが広がります。
他にもこんな使い方ができる

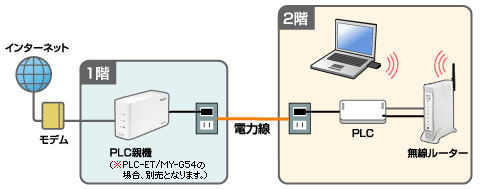

PLCでつないだ先で無線を飛ばすことで、2階などモデムから離れた場所で無線通信が使えます。

PLCアダプターと無線LANルーターのセットモデル

up

本製品は11g/b接続対応の無線ルーターWN-G54/R4とPLCアダプターのお得なセット品です。

お客様の環境に合わせて2つのラインナップからお選びください。

製品型番:PLC-ET/MY-G54
セット内容 特長
無線LANルーターと、PLCアダプター1台のセットモデル。現在、PLCの親子セットを既にお持ちの方にオススメのモデルです。

製品型番:PLC-ET/MY-G54-S
セット内容 特長
無線LANルーターと、PLCアダプター2台のセットモデル。このセットだけで、すぐにPLCと無線を組み合わせたネットワーク環境を作ることが可能です。現在、PLCアダプターを全くお持ちでない方にオススメのモデルです。
同梱のPLCアダプター“PLC-ET/MY”は、ACアダプターとして無線LANルーターに電源供給が可能!1つのコンセントで2つの機器を動かすことができます。

コンセントに挿すだけでネットワーク接続!PLCとは・・・?

up
●PLC(Power Line Communication)
既に家中に張り巡らされている電力線(屋内電気配線)を使って、インターネットやデータ通信を行なう新しい通信技術です。
PLCアダプターを使ったネットワークは、親機と子機(複数接続可)で構成されます。
ご家庭で何台ものパソコンを導入する場合にも、手軽にホームネットワークの構築を実現します。

PLCの設定時は、パソコンが不要!

up

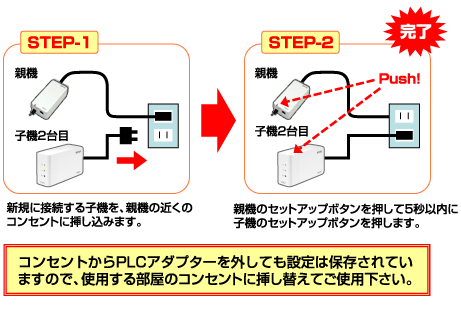

PLC同士の接続時は難しい設定や暗号化設定が一切不要。電源ケーブルをコンセントに挿してボタンを押すだけで、PLCネットワークが通信可能となります。
PLC-ET/MY-G54-Sの場合は出荷時からPLCの初期設定がされています。

PLCは強力セキュリティ「AES128ビット」!

up
ネットワーク接続でもっとも気になる点は、不正アクセスを防ぐセキュリティです。
本製品は、現在もっともレベルの高いと言われる強固な暗号方式「AES(Advanced Encryption Standard)128ビット」を採用!不正な侵入により個人データが流出したり、インターネット回線にただ乗りされたりする心配はありません。

PLCなら高速データ転送が可能!しかも通信スピードが低下しにくい!

up
PLCならハイビジョン映像の伝送も可能な、最大190Mbps(理論値)の高速ネットワークを実現。
表示の数字は、本製品方式の理論上の最大値であり、実際のデータ転送速度を示すものではありません。
PLCインターフェースは最大190Mbps、無線LANインターフェースは最大54Mbpsの転送速度です。

3つのつながる安心!アイ・オーのトリプルエー

up
アイ・オーは「HD-PLC」方式を採用したPLC関連製品に「アイ・オーのトリプルエー」をお付けいたします。初めてPLCを利用いただく場合にも、安心していただけます。
●安心その1 メーカーが違っても安心。「HD-PLC」方式・・・「HD-PLC」方式はシェアNo.1
●安心その2 強固なセキュリティ・・・AES128bit暗号化
●安心その3 ペイバックシステム・・・万が一つながらない場合は返金いたします。

BCNランキング(2007年10月度) 販売実績より弊社調べ

ヒトと地球に優しい製品づくりを目指します!

up
使用部材への指定有害物質の使用を抑制する「RoHS指令」準拠モデル。EU圏において策定された「RoHS指令」に準拠した、安全な製品作りに取り組んでいます。

RoHS指令
Restriction of the use of certain Hazardous Substances in electrical and electric equipmentの略。 EC95条に準拠した電気器具に含有する(1)鉛(2)水銀(3)カドミウム(4)六価クロム(5)ポリ臭化ビフェニル(6)ポリ臭化ジフェニルエーテルの6物質の使用禁止の指令。


詳しくはこちら

FAQ

up
Q: 親機と子機はどのような違いがありますか?
A: 本製品に添付のPLCアダプターは設定により親機にも子機にもなります。 PLCは1台のPLCアダプターのみでは使用できませんので、初めてPLCアダプターをご利用になる場合は必ずスターターパック「PLC-ET/MY-G54-S」をお買い求めください。

Q: 他方式のPLC機器と通信できますか?
A: 他方式の機器との接続はできません。「HD-PLC」方式であれば、他社製のPLC機器との通信も可能です。

Q: 接続している子機を1台紛失した場合は、セキュリティはどうなりますか?
A: 残っている親機と子機を初期化後再度登録し直せば、紛失した子機の接続はできませんので、セキュリティは確保されます。

Q: 使用するLANケーブルは、ストレートケーブルですかクロスケーブルですか?
A: MDI/MDI-X自動検知機能により、ストレート、クロスを意識せずご使用いただけます。

Q: ACタップにPLCアダプターを接続して使えますか?
A: PLC専用タップPLC-OP/TP5(別売)をご利用下さい。 雷サージ対策、ノイズフィルター付きACタップでは、ご使用できません。無停電電源装置への接続も避けてください。

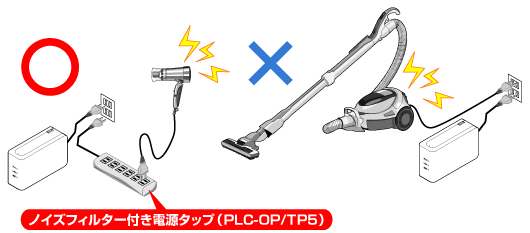

Q: PLC通信に影響を与える電化製品はありますか?
A: ヘアドライヤー、掃除機、電気ドリル、その他に調光機能付き照明器具、タッチランプ、携帯電話機等の充電器も影響を与える場合があります。
これらの電化製品の近くでPLCをご使用になる場合は、OAタップ「PLC-OP/TP5(別売)」をPLC機器以外を接続するコンセントに接続してから使用してください。

Q: PLCアダプターが影響を与える電化製品はありますか?
A: 短波ラジオ、調光機能付き照明器具、タッチランプやラジコン、ワイヤレスマウス等の機器に影響を与える場合があります。

Q: 分電盤の配線状況がPLC通信に影響を与えることはありますか?
A: コチラのページをご覧ください。


添付品 UP
PLC-ET/MY-G54
添付品 電源ケーブル/LANケーブル/縦置きスタンド/必ずお読みください×2/セットアップガイド×2/サポートソフト(CD-ROM)/専用アンテナ/無線機器注意シール
PLC-ET/MY-G54-S
添付品 電源ケーブル×2/LANケーブル/縦置きスタンド/必ずお読みください×2/セットアップガイド×2/サポートソフト(CD-ROM)/専用アンテナ/無線機器注意シール/親機シール

仕様 UP
同梱のPLCアダプター PLC-ET/MYの仕様
無線LANルーター WN-G54/R4についてはコチラをご覧ください。
PLC-ET/Mについてはコチラをご覧ください。
製品名 PLC-ET/MY
規格 「HD-PLC」方式
PLCネットワークに接続できるPLCアダプターの台数※1 最大16台(推奨値)
(親機1台に対し、子機最大15台)
周波数範囲 4MHz〜28MHz
通信方式 Wavelet OFDM方式
通信速度(PHYレート) 最大190 Mbps※2(理論値)
アクセス方式 CSMA/CA
エラー訂正方式 符号化:畳み込み符号とリードソロモンの連接符号
復号化:ビタビ復号およびリードソロモン復号
セキュリティ AES 128 ビット暗号化
通信距離 屋内150 m※3
※1: PLCアダプターの増設が多いほど、PLCアダプターの性能に影響を与えます。
※2: 表示の数値は、本製品方式の理論上の最大値であり、実際のデータ転送速度を示すものではありません。
※3: 通信距離は使用環境によって変化します。
LANインターフェース
物理インターフェース IEEE 802.3(10BASE-T)、IEEE 802.3u(100BASE-TX)、MDI/MDI-X自動検知有
対応プロトコル TCP/IP(IPv4、IPv6)
アクセス方式 CSMA/CD
PLCアダプターに接続できるネットワーク機器の台数※1 親機、子機それぞれに最大8台※2(推奨値)
※1: PLCアダプターに接続するネットワーク機器の台数が多いほど、PLCアダプターの性能に影響を与えます。
※2: 接続にはハブ(弊社製 ETXシリーズなど)を利用してください。
ユーザーインターフェース
ランプ表示 PLCランプ(緑/オレンジ/赤)
スイッチ・ボタン セットアップボタン、設定初期化ボタン
その他
外形寸法 約67(W)×130(D)×47(H)mm
質量 (本体のみ) 約320g
質量(梱包時) PLC-ET/MY-G54:約950g、PLC-ET/MY-G54-S:約1210g
電源電圧定格、電源周波数 AC100V、50/60Hz
消費電力 最大19W
使用温度範囲 0〜40℃
使用湿度範囲 20〜85% (結露しないこと)
保証期間 1年保証
環境対応 RoHS指令準拠
その他 日本国外では使用できません
本製品は屋外での使用は禁止されております。
手術室、集中治療室などの電源コンセントには接続しないでください。
本製品の高周波信号が、医療電気機器に影響を及ぼすことがあり、誤動作による事故の原因となることがあります。
本製品の使用により、近傍の無線設備に継続的かつ重大な妨害が発生する時は、妨害を除去する必要な措置を命じられることがあります。
PLC機能を停止させる時は、すべてのPLCアダプターをコンセントから取り外してください。電源を入れたままではPLC機能は停止できません。
本製品をご使用になる場合は、電源タップなどを使用せずに、壁のコンセントへ直接挿し込むことをおすすめします。
本製品をバックアップ電源装置(無停電電源装置[UPS]など)に接続することは避けてください。
本製品を雷サージ対応、またはノイズフィルター付き電源タップに接続しての使用はできません。
電化製品には電気ノイズを発生するものがあり、電気ノイズが電力線を通ると、PLCアダプターの性能、通信速度に影響を与えることがあります。
電気ノイズが発生しやすい電化製品にはノイズフィルターを付けることをおすすめします。
電気ノイズが発生しやすい電化製品は以下のものがあります。
調光機能付き照明器具やタッチランプなど、充電器(携帯電話機の充電器を含む)、ヘアドライヤー、掃除機、電気ドリル、「HD-PLC」方式を使用していないPLC製品、他の無線設備。
「HD-PLC」とは松下電器が提唱する高速電力線通信方式の名称です。
「HD-PLC」は商標です。
