製品仕様書
| 品名： | ブロードバンドルーター＆PLCアダプターセットモデル |
| 弊社型名： | PLC-ET/MY-Rシリーズ |
株式会社アイ・オー・データ機器
〒920-8513 石川県金沢市桜田町二丁目84番地
発行部署：CS部 サポート課
◎本仕様書は弊社の著作権等に係る内容も含まれていますので、取り扱いには十分ご注意頂くと共に本仕様書の内容を弊社に無断で複製しないようお願い申し上げます。
◎本製品のご使用に際しては本仕様書記載の絶対最大定格や使用上の注意事項等及び以下の注意点を遵守願います。
なお本仕様書記載の絶対最大定格や使用上の注意事項等を逸脱した本製品の使用あるいは、以下の注意点を逸脱した本製品の使用に起因する損害に関して、弊社はその責を負いません。
◎本内容は、予告なく変更する場合がありますのでご了承ください。
（注意点）
①本製品は原則として日本国内における下記の用途に使用する目的で製造された製品です。
・電算機 ・OA機器
なお、上記の用途であっても、②または③に記載の機器に該当する場合は、それぞれ該当する注意点を遵守願います。
②機能・精度等において高い信頼性・安全性が必要とさせる下記の用途に本製品を使用される場合は、これらの機器の信頼性、および安全性維持のためにフェールセーフ設計は冗長設計の措置を講じる等、システム・機器全体の安全設計にご配慮頂いた上で本製品をご使用ください。
・運送機器（航空機、列車、自動車等）の制御と各種安全性にかかわるユニット
・工作機器 ・各種安全装置 等
③機能・精度等において極めて高い信頼性・安全性が必要とされる以下の用途にはご使用にならないで下さい。
・宇宙機器 ・通信機器[幹線] ・原子力制御機器
・医療機器 ・等
④上記②、③のいずれかに逸脱する場合は、本製品による人身事故・火災事故・社会的損害などが生じても弊社ではいかなる責任も負いかねます。
⑤輸出管理規定
本製品は「外国為替及び外国貿易法」の規程により輸出規制製品に該当する場合があります。国外に持ち出す際には、日本国政府の輸出許可申請などの手続きが必要になる場合があります。
PLCを複数の部屋でつなげたいならこのモデルブロードバンドルーター＆PLCアダプターセットモデル |

|
|
Power Line Communication
- EThernet / M Series Y
cable - ETX-R Set PLC-ET/MY-RシリーズはブロードバンドルーターとPLCアダプターをセットにしたお得なパッケージ。2台以上複数のパソコンでインターネット回線を共有する際に必須となるブロードバンドルーターがセットになっているので、PLCを利用して複数の部屋でインターネットを楽しみたい方にオススメのパッケージです。 |
||||||||||||||||||||||||||||||
|
|
|
  アイ・オー製品が大活躍！ 導入・活用事例のご紹介 |
 |
 |

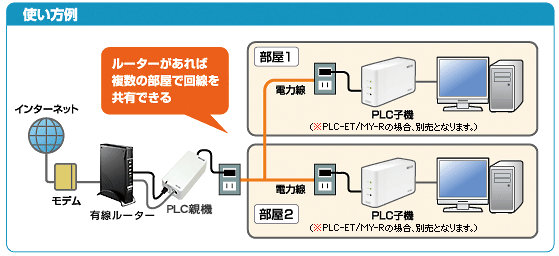

ルーターとセットだから、複数のパソコンでつながる |
 |
| ADSLや光回線を複数のパソコンで共有するためには、ブロードバンドルーターが必要です。本製品は、PLCとルーターをセットにしたお得なパッケージ。ルーターとPLCを組み合わせれば、複数の部屋のパソコンでPLCによるインターネットを楽しむことができます。 |
||||||
 |
||||||
| ※ インターネットをご利用になる場合は、別途プロバイダーとの契約が必要です。 | ||||||
 |
||||||
|
||||||
| ◆ブロードバンドルーターって何？？ | ||||||
| ブロードバンドルーター(有線LANルーター)は1つのインターネットの回線を同時に複数の機器で利用できるようにするための機器です。また、ユーザーが安全にインターネットにアクセスできるよう、セキュリティ機能(ファイヤーウォール)を搭載しています。 |

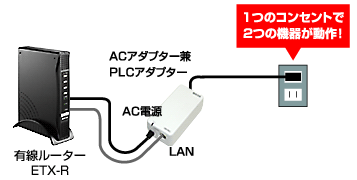

PLCアダプターとブロードバンドルーターのセットモデル |
|
| 高性能ブロードバンドルーターETX-RとPLCアダプターが1台ずつ同梱されたお得なセット品です。 お客様の環境に合わせて2つのラインナップからお選びください。 |
||||||||||||
|
||||||||||||
|
||||||||||||
 |
||||||||||||
コンセントに挿すだけでネットワーク接続！PLCとは・・・？ |
|
| ●PLC(Power Line Communication) |
 既に家中に張り巡らされている電力線(屋内電気配線)を使って、インターネットやデータ通信を行なう新しい通信技術です。PLCアダプターを使ったネットワークは、親機と子機(複数接続可)で構成されます。 ご家庭で何台ものパソコンを導入する場合にも、手軽にホームネットワークの構築を実現します。 |

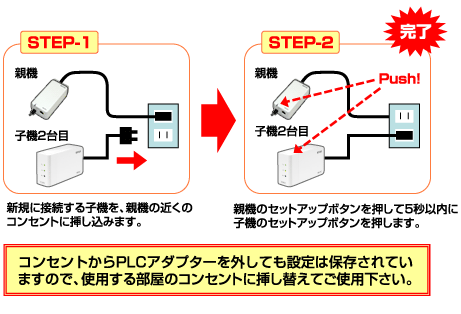

PLCの設定時は、パソコンが不要！ |
|
| PLC同士の接続時は難しい設定や暗号化設定が一切不要。電源ケーブルをコンセントに挿してボタンを押すだけで、PLCネットワークが通信可能となります。 ※ PLC-ET/MY-R-Sの場合は出荷時からPLCの初期設定がされています。 |
 |
強力セキュリティ「AES128ビット」！ |
|
| ネットワーク接続でもっとも気になる点は、不正アクセスを防ぐセキュリティです。 本製品は、現在もっともレベルの高いと言われる強固な暗号方式「AES(Advanced Encryption Standard)128ビット」を採用！不正な侵入により個人データが流出したり、インターネット回線にただ乗りされたりする心配はありません。 |
PLCなら高速データ転送が可能！しかも通信スピードが低下しにくい！ |
|
| PLCならハイビジョン映像の伝送も可能な、最大190Mbps※(理論値)の高速ネットワークを実現。 ※ 表示の数字は、本製品方式の理論上の最大値であり、実際のデータ転送速度を示すものではありません。 ※ 表示の数字は、PLC通信の転送速度です。 |
3つのつながる安心！アイ・オーのトリプルエー |
|
| アイ・オーは「HD-PLC」方式を採用したPLC関連製品に「アイ・オーのトリプルエー」をお付けいたします。初めてPLCを利用いただく場合にも、安心していただけます。 | |||||
 |
|
||||
| ※ BCNランキング(2007年10月度) 販売実績より弊社調べ | |||||
ヒトと地球に優しい製品づくりを目指します！ |
|
使用部材への指定有害物質の使用を抑制する「RoHS指令」準拠モデル。EU圏において策定された「RoHS指令」に準拠した、安全な製品作りに取り組んでいます。
|
 詳しくはこちら |
FAQ |
|
|
||||||||||||||||||||||||||||||||||
 |
 |
| PLC-ET/MY-R | |
| 添付品 | 電源ケーブル／LANケーブル／縦置きスタンド／必ずお読みください／セットアップガイド×2／サポートソフト(CD-ROM) |
| PLC-ET/MY-R-S | |
| 添付品 | 電源ケーブル×2／LANケーブル／縦置きスタンド／必ずお読みください／セットアップガイド×2／サポートソフト(CD-ROM)／親機シール |
 |
|
| 同梱のPLCアダプター PLC-ET/MYの仕様 ※ ブロードバンドルーター ETX-Rについてはコチラをご覧ください。 ※ PLC-ET/Mについてはコチラをご覧ください。 |
|||||||
| 製品名 | PLC-ET/MY | ||||||
| 規格 | 「HD-PLC」方式 | ||||||
| PLCネットワークに接続できるPLCアダプターの台数※1 | 最大16台(推奨値) (親機1台に対し、子機最大15台) |
||||||
| 周波数範囲 | 4MHz～28MHz | ||||||
| 通信方式 | Wavelet OFDM方式 | ||||||
| 通信速度(PHYレート) | 最大190 Mbps※2(理論値) | ||||||
| アクセス方式 | CSMA/CA | ||||||
| エラー訂正方式 | 符号化：畳み込み符号とリードソロモンの連接符号 復号化：ビタビ復号およびリードソロモン復号 |
||||||
| セキュリティ | AES 128 ビット暗号化 | ||||||
| 通信距離 | 屋内150 m※3 | ||||||
|
|||||||
| LANインターフェース | |||||||
| 物理インターフェース | IEEE 802.3(10BASE-T)、IEEE 802.3u(100BASE-TX)、MDI/MDI-X 自動検知有 | ||||||
| 対応プロトコル | TCP/IP(IPv4、IPv6) | ||||||
| アクセス方式 | CSMA/CD | ||||||
| PLCアダプターに接続できるネットワーク機器の台数※1 | 親機、子機それぞれに最大8台※2(推奨値) | ||||||
|
|||||||
| ユーザーインターフェース | |||||||
| ランプ表示 | PLCランプ(緑／オレンジ／赤) | ||||||
| スイッチ・ボタン | セットアップボタン、設定初期化ボタン | ||||||
| その他 | |||||||
| 外形寸法 | 約67(W)×130(D)×47(H)mm | ||||||
| 質量(本体のみ) | 約320g | ||||||
| 質量(梱包時) | PLC-ET/MY-R：約870g、PLC-ET/MY-R-S：約1130g | ||||||
| 電源電圧定格、電源周波数 | AC100V、50/60Hz | ||||||
| 消費電力 | 最大19W | ||||||
| 使用温度範囲 | 0～40℃ | ||||||
| 使用湿度範囲 | 20～85％ (結露しないこと) | ||||||
| 保証期間 | 1年保証 | ||||||
| 環境への配慮 | RoHS指令準拠 | ||||||
| その他 | 日本国外では使用できません | ||||||
|
