Qwatch Mシリーズ

ケータイでモニタリング可能、パン・チルトにも対応
携帯アプリ対応JPEGネットワークカメラ

▼Qwatch Mシリーズ

製品名	タイプ	価　格	備　考
TS-MCAM	有線LAN	\26,400	2008年2月20日生産終了
TS-MCAM-G	無線LAN	\31,700	2008年2月20日生産終了
ダミーカメラ
TS-MCAM-MU	ダミー	\9,500	2008年2月20日生産終了

※上記価格は、消費税別のメーカー希望小売価格です。
※本サイト掲載情報のご注意

※	ダミーカメラはSTATUSランプの点灯、アクセスランプの点滅のみおこないます。カメラの向きは手動にて変更可能です。

Telecommunication Server - Monitoring LAN Camera Pan & Tilt model (- IEEE 802.11g)

Qwatch Mシリーズ (型番:TS-MCAM、TS-MCAM-G) は、パソコンや携帯電話で画像をモニターできるパン＆チルト・デジタルズーム(4倍)対応のLANカメラです。自動的にインターネット接続をセットアップする機能があり、使い始めは超簡単。UPnP対応ルーターを介してインターネットを使っている方ならすぐに使いこなすことができます。映像に動きがあったときメールで通知したり、画像をサーバーに保存する「人感センサー」機能を搭載。ホームセキュリティにも使えます。


	｜取扱説明書(PDF版)｜取扱説明書(オンライン版)｜ドライバ｜Ｑ＆Ａ｜

ネットワーク情報支援サイト

インプレスBroadBand Watch にレビュー記事が掲載されました。
～気になる！itemズ：ダミーモデルもラインナップ！ネットワークカメラ「Qwatch M」～

離れていても、もっと便利に！
ネットワークカメラ活用ガイド

　ご家庭の留守番役にぴったり！使い方はあなたのアイディアで広がります


定点観測で観察などに	店頭の監視に	店舗などの混雑情報の提供に（イメージ図） ※屋外での使用は保証対象外です。

　携帯だけで設定可能！「iobbスマート設定」

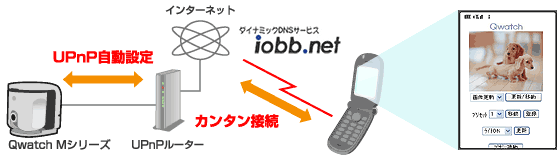

●自動でルーターを設定し、インターネットにつながる「iobbスマート設定」

UPnP対応ルーターにつなぐと自動でルーターをセットアップ。
パソコンなしで、携帯電話だけでもアクセスを開始できます。

iobbスマート設定

インターネットに接続されたUPnP対応ルーター（IGD規格準拠）に接続すると、自動的にルーターの設定を行います。
ルーターの設定後、自動的にダイナミックDNSサービス「iobb.net」に接続し、カメラの認証登録を行います。
認証登録ができたら、お手持ちの携帯電話でiobb.netにアクセスしてください。Qwatchのアクセスコードを入力すると、Qwatchへの接続が始まります。
※ 条件を満たす全てのUPnPルータでの設定自動化を保証するものではございません。
　動作検証済みのルーターをお確かめください。
　　→動作検証済みルーターの確認はこちら

●携帯電話からのアクセス方法

UPnP対応ルーターに接続

本体背面に記載のQRコードからメイン画面を開きます。
URL「http://www.iobb.net/m/」を入力しても開くことができます。

（本体背面に記載の）アクセスコードを入力します。
URLが表示されるのでリンクをクリック。ログインID/パスワードが聞かれますので、「ID:admin/PW:1234(初期値)」を入力します。
※ 初回アクセス時のみ管理者パスワードの変更登録画面が開きます。

メニュー画面が表示されます。
ログインID/パスワード入力後トップメニューが開きますので、動画/静止画を選択します。
※ 動画はiアプリ対応のFOMA(700i/900i以降)のみ利用できます。

モニタリング画面が表示されました。
お気に入りに登録すれば、次回からは即アクセスが可能です。

※	動画の閲覧時は、初回のみiアプリが自動でダウンロードされます。

(iアプリ画面)

(静止画画面)

　ケータイでいつでもどこでもモニタリング

	●NTTドコモ・au・Vodafone・AIR-EDGE Phone対応
	NTTドコモ・au・AIR-EDGE Phoneなら、すぐにQwatchに接続できます。携帯電話で、JPEG画像をモニターできます。 FOMAやiモードでは、 iアプリによるムービー映像(最大3fps)を見ることができます。 Vodafoneでは、UPnPポート設定をパソコンで変更することで閲覧できます。携帯電話から、カメラの動作設定を行うことができます。

	※ iアプリによるムービー再生は、連続静止画による擬似的な動画です。音声は再生しません。 ※ いずれもJPEG画像のモニターであり、音声はモニターされません。 ※ Vodafoneの携帯電話ではカメラの初期設定はできません。パソコンによる設定が必要です。

　無線モデルの設定もカンタン！

●初心者にも安心！！USBメモリーで簡単設定

Microsoft社の「Windows^® Connect Now」対応

パソコン側のセキュリティ設定を書き込んだUSBメモリーを本体のUSBポートに挿し込むだけで無線LANの設定が完了します。
USBメモリーを利用してセキュリティ情報の設定をするので簡単＆確実です。
Windows XP Service Pack2であれば、OS標準のウィザードが利用できるので簡単・便利です。
弊社製「クイックコネクトNEO」対応無線製品をご利用いただいている場合は、Windows XP SP1/2000/Me/98でも、USBメモリーで簡単に無線LANが設定できます。

●一発でアクセスポイントの設定ができる、「ワンプッシュ無線設定コピー機能"Airport Quick Copy"」搭載

導入済みの無線LANアクセスポイントの接続設定を、一発でコピー設定できます。
無線LANアクセスポイント「WN-WAPG/A」、「WN-WAG/A」、「WN-WAG/AM」、「WN-G54/AM」、「WN-WAPG/R」、「WN-APG/R」、「WN-APG/A」、「WN-AG/A」にLANケーブルで直結し、プライバシーモードスイッチ(Pボタン)を5秒押すだけ。上記アクセスポイントへの接続情報が設定されます。

※	IPアドレスを自動取得としている場合には、機器同士をLANケーブルで接続後、しばらくお待ちいただいてから行う必要があります。
※	Pボタンに「無線設定コピー機能」をあらかじめ割り当てておく必要があります。

　パン＆チルト、ズーム対応

	パソコンや携帯電話でのリモートからの操作で、レンズの向きを水平（パン）・垂直（チルト）に制御可能。モニタリング画面内のクリックした場所にすばやく視点を移動できる「クリック＆センタリング機能」やカメラポジションをあらかじめ8ヶ所設定（プリセット）して、ワンクリックで切替ることもできます。パン（左右）±120°チルト（上下）+5°～-45°に動かせるので、画角を含めカバーできる範囲は、左右で272.6°上下で74.7°と広い範囲をモニタリングすることが可能です。広い画角を利用したデジタルズーム機能も搭載しており最大4倍(1x/2x/4x)まで拡大表示できます。
	●白色LED搭載
	最低照度約2lxと暗い場所にも強い高感度なイメージセンサーを採用。加えて、照明用の高輝度白色LEDを搭載し、室内が暗い場合には白色LEDを点灯させることにより、最大2m先まで照らしだすことが可能です。
	●一度に4台までのカメラをモニタリングできるマルチモニタに対応
	同一LAN内にある4台のカメラをブラウザ上に一度に表示。気になった画面を通常表示で開いて、パンチルト操作をすることも可能です。
	●内蔵ブザー搭載
	人感センサーやタイマー設定の確認を内蔵ブザー音によって行うことが可能です。また、警告音として離れた場所から閲覧画面での操作でブザーを鳴らすこともできます。
	●プライバシーモード搭載
	帰宅して家にいる時など、カメラへのアクセスが必要のない場合は「プライバシーモード」によりレンズ部を収納することができます。不正なアクセスで自分の部屋を覗き見られるリスクを低減します。
	●USB 2.0ホスト搭載
	本体側面のUSBポートにUSBストレージを接続することでモニタリング画像(JPEG静止画)を撮り貯めておくことができます。接続されたUSB機器は側面にあるプライバシーモードスイッチやパソコンもしくは携帯電話の設定画面からの操作で取り外しを行うことが可能です。
	●壁掛対応
	本体背面に壁掛け用の取付穴を備えています。ACアダプターもケーブル長2mと長めで、高所への設置に役立ちます。別売りの「POE-PR」、「POE-PS」とあわせて利用すれば、LANケーブルだけで最大100m先まで電源供給が可能です。

　マイク内蔵！パソコンなら音声付きで動画モニター可能

音声付きでスムーズな動画を実現

マイクを内蔵しており、Windows パソコンの Internet Explorerでアクセスすると、音声付の動画でモニターできます。

ActiveXによる動画アプリで、最大30fpsの動画と音声モニターを実現します。ActiveX動画アプリは、初回閲覧時に当社Webサーバーより自動的にダウンロードされます。

※	オートインストールされるActiveXは、VeriSignによってDigital署名されています。

モニターしている画像を保存できます

AVI形式(MotionJPEG)での動画や、JPEG静止画で保存できます。(パソコン利用時)
保存したAVI動画ファイルはは、DirectX 9.0がインストールされている環境では、WindowsMediaPlayerで再生できます。
USBポートにマスストレージ対応のUSBストレージ(EasyDisk、USB接続のハードディスクなど)を接続すればモニタリング画像(JPEG静止画)を保存することができます。

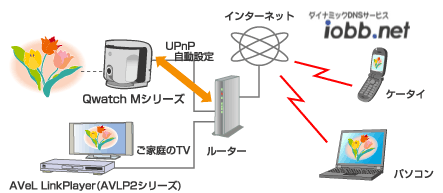

　AVeL LinkPlayerからの閲覧が可能

Qwatch M からのモニタリング画像を、AVeL LinkPlayerを経由してご家庭のTV画面で確認することができます。
プリセットによるパン・チルト操作、ライトのON/OFF、ブザーの鳴動もAVeL LinkPlayer添付のリモコンから操作できます。

※	画像の更新速度は1秒間に1画像となります。
※	AVeL LinkPlayerとQwatch Mが同一LAN内にある必要があります。

主な添付品	TS-MCAM TS-MCAM-G	製品本体、専用台座、台座取付用ネジ/ワッシャー、専用ACアダプター(2m)、ストレートLANケーブル(フラット:2m)、サポートソフト(CD-ROM)
主な添付品	TS-MCAM-MU	製品本体、専用台座、台座取付用ネジ/ワッシャー、専用ACアダプター(2m)

対応機種

DOS/Vマシン

対応ブラウザ

Internet Explorer 6.0 SP1以降
※ ActiveX、JavaScriptを「有効」に設定されている必要があります。

AVクライアント

I-O DATA AVeL LinkPlayer AVLP2シリーズ

備考

動作スペック …	CPU:intel PentiumIII/Celeron 600MHz以上メモリー:256MB以上
推奨スペック …	CPU:intel Pentium4/Celeron 1GHz以上メモリー:256MB以上

弊社では、OADG加盟メーカーのDOS/Vマシンで動作確認を行っています。

対応携帯電話

NTTドコモ	…	(iアプリ対応/静止画対応)FOMA 900i、700i以降 (静止画対応)ムーバ505i以降
au	…	(静止画対応)CDMA 1X/CDMA 1X WIN
Vodafone	…	(静止画対応)VGS (Vodafone Global Standard) ^※
WILLCOM	…	(静止画対応)AIR-EDGE PHONE

※ UPｎPなどで使用する外部ポートをTCP:80 に設定する必要があります。

動作検証済み機器

≫ 動作検証済みの携帯電話・ルーター・USB機器

パソコンの機種名から対応製品を調べることができます。

対応OS (日本語版のみ)	Windows XP SP1以降、Windows2000 SP4以降^※、Windows Me^※、Windows 98 SE^※
備考	※ 保存された動画の再生には、DirectX9.0のインストールが必要です。

■画像・音声

カメラ

30万画素CMOSセンサー

フォーカス

マニュアルフォーカス (20cm～∞)

最低照度

約2 lx

画角

左右:32.6°(パン動作時：272.6°)
上下:24.7°(チルト動作時：74.7°)

パン

(左右) ±120°(リモート操作)、動作速度23°/秒

チルト

(上下) ＋5°～－45°(リモート操作)、動作速度90°/秒

デジタルズーム

4倍 (1x,2x,4xの3段階)　※ パソコン利用時のみ

対応解像度

VGA(640×480)、QVGA(320×240)、QCIF(176×144)

画像圧縮

JPEG

最大撮影レート

30フレーム／秒 (QVGA、QCIF)
20フレーム／秒 (VGA)
3フレーム／秒 (iアプリ)
1フレーム／秒 (AVLP2)

音声

PCM (モノラル)

マイク

無指向性エレクトレットコンデンサマイク

保存ファイル形式

動画…AVI (MotionJPEG)、静止画…JPEG　：動画・静止画ともパソコンで保存

■ネットワーク

有線LAN

100BASE-TX/10BASE-T (Auto MDI/MDI-X)

無線LAN
(TS-MCAM-G)

IEEE802.11g^※1

使用周波数	2.4GHz帯
伝送方式	直交周波数分割多重方式(OFDM)
伝送速度	54、48、36、24、18、12、9、6 (Mbps)^※2
チャンネル	1～13ch

IEEE802.11b^※1

使用周波数	2.4GHz帯
伝送方式	直接拡散スペクトラム拡散方式(DS-SS)
伝送速度	11、5.5、2、1 (Mbps)^※2
チャンネル	1～13ch

セキュリティ設定

WPA-PSK(TKIP)、WEP(128/64bit)

無線簡単設定

Windows^® Connect Now 準拠
無線設定クイックコピー機能

備考

※1	インフラストラクチャモードのみ。アドホックモードには対応しておりません。
※2	無線LANの実行速度はお使いの環境により異なります。表示の数値は、無線LAN規格の理論上の最大値であり、実際のデータ転送速度を示すものではありません。

アクセス制限

ユーザー認証機能／同時最大10ユーザー(推奨数：5ユーザー)

対応プロトコル

TCP/IP・HTTP・FTP・DNS・DDNS・SMTP^※・POP3^※・UPnP・NTP・DHCP
※ POP before SMTP、SMTP認証によるメール送信に対応

HTTPポート

TCP80、8000～59999より設定可能(初期設定:TCP8080)

トリガー機能

人感センサー／スケジュール機能

■一般仕様

外形寸法

約80(W)×110(D)×100(H)mm (本体のみ)
壁面設置対応

質量

TS-MCAM : 約410g、TS-MCAM-G : 約430g (いずれもスタンド含む)

質量(梱包時)

約1kg

電源

DC5V (添付ACアダプターにより供給)
POE-PS・POE-PRの組み合わせ、またはPOE-PRとIEEE802.3af準拠ハブとの組み合わせによる電源供給に対応

消費電力

12.5W (Typ)

使用温度範囲

0～40℃

使用湿度範囲

20～80％ (結露しないこと)、屋内専用

保証期間

1年保証

各種取得規格

VCCI Class B

■TS-MCAM-MU仕様
外形寸法	約80(W)×110(D)×100(H)mm (本体のみ)
質量	約329g (スタンド含む)
質量(梱包時)	約780g
電源	DC5V (添付ACアダプターにより供給) POE-PS・POE-PRの組み合わせ、またはPOE-PRとIEEE802.3af準拠ハブとの組み合わせによる電源供給に対応
消費電力	12.5W (Typ)

※	本製品は屋外での使用はできません。室内でお使いください。
※	本Webページのモニター画像ははめ込み合成です。実際の製品での撮影画像とは異なります。
※	携帯電話でWeb画像の閲覧を行うと、通信料金(パケット課金)がかかります。お使いの携帯電話のパケット料金プランを十分お確かめの上、ご利用ください。
※	ＴS-MCAM-MUは防犯用のダミーカメラです。電源ランプ等は点灯しますが、カメラとして実際の動画撮影等はできません。
＊	QRコードは、株式会社デンソーウェーブの登録商標です。
