WN-A54/BBR

ＨＯＭＥ > 全製品一覧 > ネットワーク> 無線ＬＡＮ > WN-A54/BBR

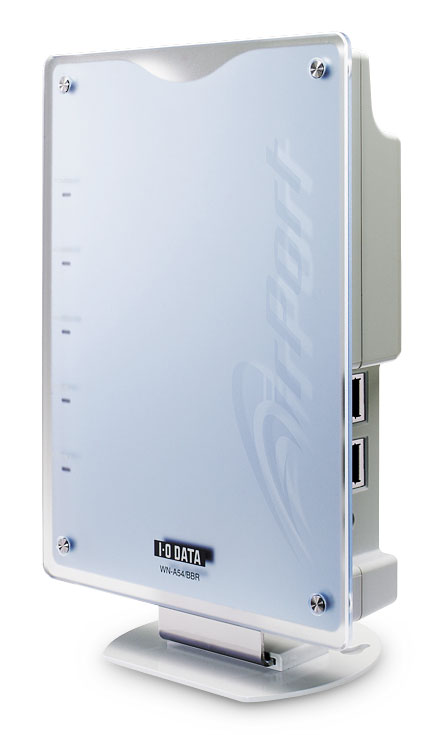

IEEE 802.11a 無線LAN対応ブロードバンドルータ
DVDビデオ品質の映像データ伝送も余裕で対応!

DOS/V magazine AWARD 2002
ネットワーク部門 Best of the Best 受賞製品

製品名	価　格	備　考
~~WN-A54/BBR~~	~~オープンプライス~~	2003年9月1日生産終了後継製品 [WN-APG/BBR]

※

オープンプライス製品の価格は、販売店にお問い合わせください。

Wireless Network products - IEEE 802.11a 54Mbps speed
BroadBand Router

「WN-A54/BBR」は、54Mbps 無線LANアクセスポイントを搭載するブロードバンドルータです。無線通信規格「IEEE 802.11a」に準拠し、最大データ伝送速度 54Mbps に対応します。

「WN-A54/BBR」は、ADSL・CATVなどのブロードバンド・インターネット接続を複数台のパソコンで共有できるようにします。ブロードバンドルータとして実測スループット値14.9Mbpsの伝送性能を発揮。また「IEEE 802.11a」準拠の無線LANアクセスポイントを搭載しているので、インターネット接続やネットワーク機器相互のデータ通信を 54Mbpsの無線ネットワークで利用できるようになります。


	｜取扱説明書｜ドライバ｜Ｑ＆Ａ｜

　ブロードバンド・インターネットに対応

ADSL・CATVなどのインターネット接続を複数台のパソコンから利用できます。
WAN側、LAN側ともに100BASE-TX/10BASE-T対応のLANポートを搭載。実測値で14.9Mbpsのスループットを発揮し、ブロードバンド・インターネットもストレスなくアクセスできます。

　MPEG-2映像データも余裕で伝送する、54Mbpsの無線LAN

無線LANアクセスポイントは、最大54Mbpsの伝送速度を持つ通信規格「IEEE 802.11a」対応です。
MPEG-2の映像データは、標準的な画質で5.2Mbps、高画質では8～10Mbpsの伝送速度が必要です。
54Mbps無線LANなら、DVDクォリティの映像データ(MPEG-2)もコマ落ちなしで伝送できる実力があります。

　快適ネットワーク

無線の周波数帯域は5.2GHz帯を使用。2.4GHz帯を使用する従来の無線器機と比べ、電波干渉が起きにくい周波数帯域を使用しています。
周波数帯が異なるので、11Mbps無線LAN (IEEE 802.11b) と同一エリアで使用しても電波干渉がありません。
有線LAN (100BASE-TX/10BASE-T)と、54Mbps無線LANとの相互のデータ通信が可能です。

　UPnP方式対応＆VPNパススルー対応

Windows Messenger※1 やネットワーク対戦ゲームなどの、UPnP方式対応ソフトが利用できます。
PPTPまたは、IPSecを利用したVPN接続に対応しています。
これら機能はファームウェア Ver 1.1.0 以降にて対応します。最新ファームウェアはこちらからダウンロードできます。

　Webブラウザで設定できる、簡単設定

ルータ機能やワイヤレスLANアクセスポイントの設定は、Webブラウザを使ってわかりやすく設定できます。

★Webブラウザでの設定サンプル画面をご覧いただけます！
　 →設定サンプル画面（サンプルは Internet Explorer にてご覧ください）
管理者用パスワードを設定可能。管理者以外の人間が設定を変更することを防止できます。

　コンパクト＆壁掛けも可能なボディスタイル

スタンドを折りたたんで壁掛けスタイルで設置できます。

壁掛け時の様子

　54M無線LANと11M無線LANの速度比較

54Mbps無線LANは、これまでの11Mbps無線LANと比較しておおよそ5倍の転送速度です。
11Mbps無線LANでは転送が間に合わず、コマ落ちしてしまっていた高画質ムービーも、54Mbps無線LANならなめらかに再生することができます。また、高速化がすすむブロードバンド・インターネットにもしっかり対応できます。

添付ケーブル	LANケーブル(1m)×1本
添付品	取扱説明書／ハードウェア保証書／シリアルNoシール／ACアダプタ（専用電源ケーブル含む）ユーザ登録カード

対応機種	DOS/V マシン Apple Macシリーズ
	パソコンの機種名から対応製品を調べることができます。

対応OS
(日本語版のみ)

Windows XP／Windows Me／Windows 2000 Professional／Windows 98／Windows 95／Windows NT4.0／MacOS 8.0／MacOS 8.1／MacOS 8.5／MacOS 8.5.1／
MacOS 8.6／MacOS 9.0／MacOS 9.0.4／MacOS 9.1／MacOS 9.2／MacOS 9.2.2

対応OS備考

※:	サポートOSは日本語に限ります。

動作環境

LANインターフェイスを有するTCP/IP動作機器
屋外での使用は電波法により禁じられています。
日本国外での使用は出来ません。
2.4GHz帯使用のIEEE802.11b/Bluetooth機器との交信は出来ません。
この商品にはアナログモデムは搭載されていません。

ルータ機能

WANプロトコル：TCP/IP、PPPoE (PAP/CHAP)

NAT/IPマスカレード (同時セッション数：256)

DHCPクライアント／DHCPサーバ (最大128台)

NTPクライアント

LANインターフェイス

100BASE-TX/10BASE-T対応 (WAN×1、LAN×1)

無線LANアクセスポイント機能

通信規格

IEEE 802.11a

最長通信距離

約100m (見通し内伝搬)

使用周波数

5.15～5.25(GHz)

伝送速度

54, 48, 36, 24, 18, 12, 6 (Mbps)

推奨クライアント接続台数

16台以下を推奨

伝送方式

直交周波数分割多重方式(OFDM)

アンテナ

デュアルダイバーシティ

セキュリティ設定

WEP (64bit/128bit)／MACアドレスによるアクセス制限 (登録数 16アドレス)

外形寸法

スタンド使用時

159(W)×233(H)×48(D)mm

スタンド折りたたみ時

159(W)×219(H)×55(D)mm

質量

約1.2Kg (本体のみ)

電源

添付ACアダプタより供給

備考

設定は、ブラウザから行えます（Internet Explorer5.0、Netscape Navigator4.7以降）
有線LANパソコンを本製品に直結して使用する場合には、別途クロスタイプのLANケーブルをご用意下さい。

スループット (ルータモードでのFTP転送による当社測定値)	約15Mbps(WAN->LAN) 約10Mbps(WAN->無線LAN)
スループット (ブリッジモードでのFTP転送による当社測定値※)	約35Mbps(WAN->LAN) 約19Mbps(WAN->無線LAN)
※インターネットへのパソコン接続台数は１台となります。複数台同時接続は、『ルータモード』でご使用するか、別途ルータと併用下さい。

カスケードポート	なし
VPN対応プロトコル	PPTP、IPSec
コネクタ形状	RJ-45 × ２ (WAN×1、LAN×1)
電源電圧定格	DC 10V
電源周波数	50/60Hz
消費電流(最大)	1.5A
消費電力（通常時）	約7W
使用温度範囲(℃)	5～35
使用湿度範囲(%)	10～85(結露しないこと)
保証期間	1年保証
各種取得規格 (UL、VCCI、FCCなど)	JATE／TELEC／電安法(ACアダプター)／VCCI
輸出管理規定	本製品は「外国為替及び外国貿易法」の規定により戦略物資等輸出規制製品に該当する場合があります。国外に持ち出す際には、日本国政府の輸出許可申請などの手続きが必要になる場合があります。

※1	Windows Messenger では「ファイルまたは写真の送信」機能は、利用できません。
