WN-WAG/Rシリーズ

IEEE802.11aと11g/bを切替えて利用できる
便利なボタン付き無線LANルーター

IEEE802.11

新チャンネルIEEE802.11a or g/b切替え対応　無線LANルーター

製品名	価　格	備　考
WN-WAG/R	\10,400	2008年1月30日生産終了後継品はこちら

※上記価格は、消費税別のメーカー希望小売価格です。
※本サイト掲載情報のご注意

無線LANカード「WN-WAG/CB」セットモデル

製品名	価　格	備　考
WN-WAG/R-S	\13,600	2008年2月6日生産終了後継品はこちら

※上記価格は、消費税別のメーカー希望小売価格です。
※本サイト掲載情報のご注意

無線LAN USBアダプター「WN-WAG/US」セットモデル

製品名	価　格	備　考
WN-WAG/R-U	\15,700	2008年2月6日生産終了後継品はこちら

※上記価格は、消費税別のメーカー希望小売価格です。
※本サイト掲載情報のご注意

Wireless Network products - Wide IEEE802.11a or g/b / broadband Router

新チャンネルIEEE802.11aとIEEE802.11g/bを切替えて利用できる無線LANブロードバンドルーターです。USBメモリーで無線LANが設定できる「Windows^® Connect Now」に対応しており、初心者の方でも簡単に設定が行えます。さらに本体表面についている「クイックボタン」で簡単に設定の変更ができるので、パソコンに不慣れな方でも操作しやすいのが特長です。


	｜取扱説明書｜ドライバ｜Ｑ＆Ａ｜

ネットワーク情報支援サイト

　パソコンに不慣れな方でも安心！4つのクイックボタン

	無線LANがもっと便利に。ルーターを家電のようにダイレクトにコントロールできます。ルーター本体のボタンで操作ができるため、パソコンからの操作が不要です。パソコンに不慣れな方でも安心です。
	1.11aと11g/bを切替えられる「AGボタン」
	周囲の電波環境やパソコン(無線機器)との距離に応じて、電波干渉の少ない高速な11aと、電波の到達距離が長い11gを切替えることができます。
	2. 無線LANをON/OFFできる「ワイヤレスボタン」
	無線LANのON/OFFをワンタッチで切り替えることができます。有線LANだけで使用する時や、未使用時の不正アクセスの心配もありません。

	3. インターネット接続をON/OFFできる「インターネットボタン」
	利用しないときはOFFにすることで、インターネット接続を停止できます。家庭内での通信はそのまま継続しながら不正なアクセスをシャットアウトできます。

	4. AP(アクセスポイント)モードとルーターモードを切替えられる「APルーターボタン」
	ご利用のモデムに応じて、AP(アクセスポイント)モードとルーターモードを切替えることができます。モデムにルーター機能がある場合はAPモードに切替えてアクセスポイントとしてご利用いただけます。

　不慣れな方も心配無用！新開発「1クリック簡単インストール」機能搭載(セットモデルのみ)

	CD-ROMをパソコンに挿入し、ボタンをクリック！後は画面の指示に従っていくだけで完了します。不慣れな方でも簡単にインストールをすることができます。自動でドライバ、設定ユーティリティ、マニュアルのインストールが完了します。

　初心者にも安心！！USBメモリーで簡単設定

	●Microsoft社の「Windows^® Connect Now」対応
	パソコン側のセキュリティ設定を書き込んだUSBメモリーを本体のUSBポートに挿し込むだけで無線LANの設定が完了します。 USBメモリーを利用してセキュリティ情報の設定をするので簡単＆確実です。 Windows XP Service Pack2であれば、OS標準のウィザードが利用できるので簡単・便利です。

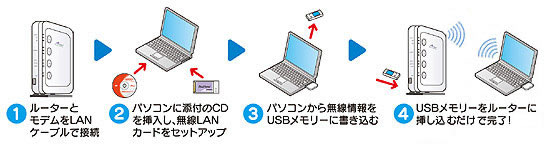

	●簡単設定ユーティリティ「クイックコネクトNEO」添付(セットモデルのみ)
	簡単設定ユーティリティにより、ご利用のOSがWindows XP Service Pack2以外でも手軽に設定できます。無線LAN設定情報(SSID・暗号化方式・暗号キー)は、標準設定だけでなくお好みの設定をすることもできます。標準設定、またはお好みで指定した無線LANの設定も、添付のUSBメモリーで簡単設定。 USBメモリーで無線LANの設定を共有できるので、複数の無線LAN機器や離れた場所にあるアクセスポイント・無線LANアダプターもUSBメモリーを挿し込むだけで手軽に設定できます。

　充実の無線LANアクセスポイント機能

	●IEEE802.11aとIEEE802.11g/11bを切替えて利用可能
	新チャンネル「IEEE802.11a」と「IEEE802.11g/11b」の両方に対応。異なる無線LAN規格をシーンに合わせて切替えて利用可能です。

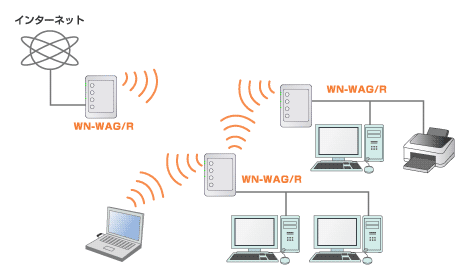

	●WDSブリッジ・リピーターモード搭載
	アクセスポイント間を無線でLAN接続できる、「WDS (Wireless Distribution System) 」に対応。 LANケーブルによる配線工事が難しい場所でも、無線LANでネットワーク同士を接続できます。本機および、無線LAN アクセスポイント「WN-APG/A」「WN-AG/A」と無線による相互接続が可能です。 ※本機同士以外の接続では、11g/bのみの接続となります。

	●充実の無線LANセキュリティ
	WPA-PSK(TKIP/AES)はもちろん、高度な無線LANセキュリティWPA2-PSK(AES)にも対応 WEP暗号化設定は64/128/152ビットに対応 MACアドレスフィルタの一括登録・保存が可能接続を許可する無線LANアダプターのMACアドレスを、最大50台登録できます。テキスト(CSV形式)ファイルで、接続許可MACアドレスを一括して設定または保存することができます。 SSID非通知、ANY接続拒否機能を搭載ポートセパレータ機能無線LANアクセスポイントを公開すると、誰でも無線で相互接続できてしまいます。「ポートセパレーター」を設定すると、こうした相互接続を防止できます。
	●自動チャンネル選択機能 ●ダイバーシティアンテナ内蔵
	自動的に電波状況のよい方のアンテナに切替える「ダイバーシティ」を実現。通信品質に優れより広い範囲で高いスループットを得ることができます。

　高性能ブロードバンドルーター機能

	●光ファイバーも超快適な、ルータースループット90Mbpsオーバーの高性能
	ルーターのスループットは、FTP実測値で 93Mbpsをマーク。(100BASE-TX LAN使用) 光サービス、高速タイプのADSLでのインターネットアクセスにも十分な転送スピードを発揮します。→スループット測定環境の詳細はこちら

	●PPPoEマルチセッション：2セッション対応
	PPPoEマルチセッションに対応。フレッツ・スクウェアと通常のインターネット接続を同時に利用できます。
	●ダイナミックDNS対応
	自分専用のアドレスでサーバーを公開できる、「Dynamic DNS」に対応。アイ・オーが提供する、無料DNSサービス「iobb.net」が利用できます。 ※ルーター機能内蔵モデムをお使いの場合、本機をアクセスポイントモードに切り替えることでご利用いただけます。

	●UPnP対応、VoIPアダプター動作確認済み
	Windows Messenger、MSN Messengerでメッセージの送受信やビデオチャットなどが利用できます。格安で電話が利用できるIP電話に対応。NTT東日本、西日本のVoIPアダプターで動作確認済みです。 ※ VoIPの利用はNTTまたはサービスプロバイダとの契約が必要です。

	●インターネットからの不正アクセスをブロックする、セキュリティ機能
	SPI：通信の内容を監視し、必要なデータだけを通す「SPI」

　チャンネル数が4→8に増え、さらに便利になった新チャンネル11aに対応！

	省令の改正により、IEEE802.11a無線LANの周波数が従来の5.2GHz(J52)帯から5.2GHz～5.3GHz帯(W52/W53)に拡大され、利用できるチャンネル数が4個から8個になりました。チャンネル数拡大により電波干渉が減少し、より快適な無線LANネットワークが構築できます。 →新チャンネル11aの詳細はこちら

　SuperAG™ & XR対応で無線LANがさらに快適！

●高速通信モード Super AG™に対応　

「I-O DATA BB」の解説ページ

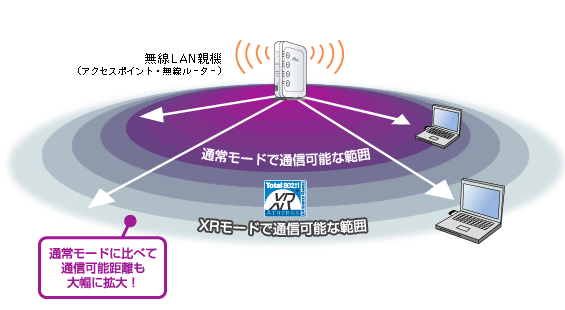

●無線LANの通信距離を大幅に拡大する「XR機能」に対応！

「I-O DATA BB」の解説ページ

※	XR機能を利用するためには、無線LANの親機(アクセスポイント)と無線LAN子機(カード)の双方がXR機能に対応している必要があります。

●パソコン環境がさらに快適！おトクなソフトウェアを添付

メールソフト「EUDORA 6.2J」(30日間無料製品版)
ウェブブラウザ「OPERA 8 for Windows」
IP電話ソフト「livedoor-skype^TM for Windows」

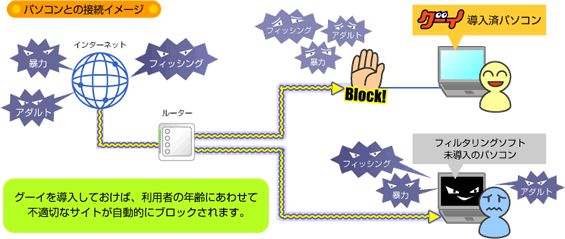

　フィルタリングソフト「みんなでネット　グーイ」体験版がダウンロードできる！

※	90日間の無料体験版になります。

主な添付品	縦置きスタンド／ACアダプター／設定用USBメモリー／ LANケーブル(1m) ／かんたんセットアップガイド／サポートソフト(CD-ROM)
WN-WAG/R-Sに添付	無線LANカード（Card Bus PCカードタイプ）「WN-WAG/CB」
WN-WAG/R-Uに添付	無線LANアダプター（USBタイプ）「WN-WAG/US」

サポート機種

DOS/Vマシン、Apple Macintoshシリーズ

●「機種・モデル名」は　PCの型番・モデル名は半角で入力してください。一部のみ入力も可能です。
●製品ご購入前のお問い合わせについては「インフォメーションデスク」をご利用ください。

機種備考

※:	セットモデルに添付の無線LANカード「WN-WAG/CB」、無線LANUSBアダプター「WN-WAG/US」は、Macintoshには対応しません。
※:	「WN-WAG/R-U」に添付の無線USBアダプター「WN-WAG/US」は、Windows Me/98には対応していません。

参考情報

動作確認済み機器一覧

無線LAN製品接続検証リスト

プロバイダ別対応情報

対応OS
(日本語版のみ)

Windows Vista^※／Windows XP／Windows 2000 Professional／Windows Me／
Windows 98 SecondEdition
Mac OS X 10.1～10.4.2／Mac OS 8.0～9.2.2

※	Windows Vistaでご利用になる場合は、こちらをご覧下さい。「WN-WAG/R-S」「WN-WAG/R-U」はWindows Vista32bit版のみの対応となります。

■	設定に必要なソフトウェア
	Windows	：Internet Explorer 5.0以降、Netscape Navigator 7.0以降
	Mac OS X	：Netscape Navigator 7.0以降、Safari 1.0以降
	Mac OS	：Netscape Navigator 7.0以降

■無線LAN
無線部		小電力データ通信システム
		アンテナ	ダイバーシティ方式 (内蔵パターンアンテナ×2)
無線LAN 規格	IEEE802.11a	使用周波数	5GHz帯
		伝送方式	直交周波数分割多重方式(OFDM)
		伝送速度	54、48、36、24、18、12、9、6 (Mbps) ^※1
		チャンネル	36、40、44、48、52、56、60、64ch
		Super A™対応
	IEEE802.11g	使用周波数	2.4GHz帯
		伝送方式	直交周波数分割多重方式(OFDM)
		伝送速度	54、48、36、24、18、12、9、6 (Mbps) ^※1
		チャンネル	1～13ch
		Super G™対応
	IEEE802.11b	使用周波数	2.4GHz帯
		伝送方式	直接拡散スペクトラム拡散方式(DS-SS)
		伝送速度	11、5.5、2、1 (Mbps) ^※1
		チャンネル	1～13ch
	使用バンド	802.11a/802.11g/802.11b
伝送距離		見通し：約350m ※:環境条件により異なります。
セキュリティ設定		WEP (64/128/152bit)
		WPA-PSK (TKIP/AES)、WPA2-PSK(AES)
		SSID非通知、ANY接続拒否
		MACアドレス制限、接続許可：最大50台
プリセットセキュリティ		WEP128ビットで機器ごとに固有のキー
セキュリティ自動設定		Windows^® Connect Now準拠：USBメモリーによるセキュリティ設定に対応
ポートセパレータ		対応
WDS		WDSブリッジ・WDSリピーター機能搭載 IEEE802.11aで4台、IEEE802.11g/bで4台のAP間通信に対応接続対応機器：WN-WAPG/R(a/g/b)、WN-APG/R、WN-APG/A、WN-AG/A(g/bのみ)
送信出力調整		100%, 75%, 50%, 25%, 12%の5段階で調整可能
■ルーター
LANポート		WAN	100BASE-TX/10BASE-T×１ポート
		LAN	100BASE-TX/10BASE-T×４ポート(スイッチングハブ)
		コネクタ形状	RJ-45
		オートネゴシエーション	WAN、LANとも全ポート対応
		Auto MDI/MDI-X	WAN、LANとも全ポート対応
ルーティングプロトコル		TCP/IP (RIP1, RIP2対応)
WAN側接続方法		PPPoE／IPアドレス自動取得 (DHCP)／IPアドレス固定 (手動設定)
PPPoE		認証	PAP, CHAP自動識別
		マルチセッション	2セッション対応
		接続	常時接続 (キープアライブ)／オンデマンド接続 (自動切断)
IP Unnumbered		対応
MTU設定		可能
NAT/NAPT		同時使用セッション数 253
DynamicDNS		iobb.net に対応
UPnP		対応
LAN側DHCPサーバー		最大254台までIPアドレスの割り当てが可能指定MACアドレスに対する特定IPの割り当てが可能
NTP		対応
パススルー		VPNパススルー(PPTP、IPSec)
SYSLOG		SYSLOG転送対応
セキュリティ設定		SPI
		WAN側Ping無応答
		特殊アプリケーション
DMZ		シングルDMZ、マルチDMZ対応
仮想サーバー		バーチャルサーバー、ポートフォワーディング
設定機能		設定(無線LAN含む)をコンピューター上のファイルとして、保存・読込みが可能
■一般仕様
外形寸法		約143(W)×33(D)×150(H)mm スタンド含まず
質量		約270g (本体のみ)
電源		DC5V （添付ACアダプターより供給）
消費電流(最大)		1.4A
使用温度範囲		0～40℃
使用湿度範囲		10～85％
保証期間		1年保証
各種取得規格		TELEC
その他		日本国外では使用できません。

※1:

無線LANの実効速度はお使いの環境により異なります。
表示の数値は、無線LAN規格の理論上の最大値であり、実際のデータ転送速度を示すものではありません。

無線LAN製品ご使用時における
セキュリティに関するご注意

※2:

本製品のUSBポートに接続できる機器は、バスパワーモードのUSBメモリー機器のみです。一般的なUSBメモリー機器の接続は可能ですが、標準添付のUSBメモリー以外は動作保証いたしません。 USBメモリー中のデータの消失に関して、保証は一切いたしかねます。


	Atheros Super AGロゴマークについて
*	このマークがあるものは、Atheros社製チップを採用しています。
*	Atheros, Super AGのロゴは Atheros Communications, Inc.の商標であり、株式会社アイ・オー・データ機器は同社の許可にもとづき、同社のために当該商標を使用しています。
