製品仕様書
| 品名： | WPA2-PSK(AES)、WEP152ビット対応無線LANルーター |
| 弊社型名： | WN-G54/R3 |
株式会社アイ・オー・データ機器
〒920-8513 石川県金沢市桜田町二丁目84番地
発行部署：CS部 サポート課
◎本仕様書は弊社の著作権等に係る内容も含まれていますので、取り扱いには十分ご注意頂くと共に本仕様書の内容を弊社に無断で複製しないようお願い申し上げます。
◎本製品のご使用に際しては本仕様書記載の絶対最大定格や使用上の注意事項等及び以下の注意点を遵守願います。
なお本仕様書記載の絶対最大定格や使用上の注意事項等を逸脱した本製品の使用あるいは、以下の注意点を逸脱した本製品の使用に起因する損害に関して、弊社はその責を負いません。
◎本内容は、予告なく変更する場合がありますのでご了承ください。
（注意点）
①本製品は原則として日本国内における下記の用途に使用する目的で製造された製品です。
・電算機 ・OA機器
なお、上記の用途であっても、②または③に記載の機器に該当する場合は、それぞれ該当する注意点を遵守願います。
②機能・精度等において高い信頼性・安全性が必要とさせる下記の用途に本製品を使用される場合は、これらの機器の信頼性、および安全性維持のためにフェールセーフ設計は冗長設計の措置を講じる等、システム・機器全体の安全設計にご配慮頂いた上で本製品をご使用ください。
・運送機器（航空機、列車、自動車等）の制御と各種安全性にかかわるユニット
・工作機器 ・各種安全装置 等
③機能・精度等において極めて高い信頼性・安全性が必要とされる以下の用途にはご使用にならないで下さい。
・宇宙機器 ・通信機器[幹線] ・原子力制御機器
・医療機器 ・等
④上記②、③のいずれかに逸脱する場合は、本製品による人身事故・火災事故・社会的損害などが生じても弊社ではいかなる責任も負いかねます。
⑤輸出管理規定
本製品は「外国為替及び外国貿易法」の規程により輸出規制製品に該当する場合があります。国外に持ち出す際には、日本国政府の輸出許可申請などの手続きが必要になる場合があります。
無線LANの設定は暗号キーの入力で完了！ 高度なセキュリティWPA2-PSK(AES)、WEP152ビットにも対応した無線LANルーター |
  |

|
Wireless Network products - IEEE802.11g 54Mbps Broadband Router model 3 無線LANルーター「WN-G54/R3」は、無線LANの設定は暗号キーを入力するだけでセットアップの途中でパソコンの操作をすることなく、自動でインストールが完了するため、無線LANを簡単に導入できます。 無線LAN内蔵パソコンやMac、ニンテンドーDS®にも最適です。 セキュリティはWPA-PSK(TKIP/AES)はもちろん、高度な無線LANセキュリティWPA2-PSK(AES)にも対応、WEP暗号化設定は64/128/152ビットに対応しています。SSID非通知、ANY接続拒否機能も搭載しています。 IPv6を利用したストリーミング映像配信サービス4th MEDIA、オンデマンドTVなどが簡単に楽しめるIPv6専用ポートを備えています。 |
||||||||||||||||||||||||||||||||
 |
|
 |
 アイ・オー製品が大活躍！ 導入・活用事例のご紹介 |
 |
 |
 |
セットアップからインターネット接続まで超かんたん(WN-G54/R3-S、WN-G54/R3-U) |
 |
| 無線LANのセットアップの途中でパソコンの操作をすることなく、自動でインストールが完了します。 繁雑なインターネットの設定も、Yahoo！BB、ケーブルテレビなら自動で完了します。フレッツなどのPPPoEでも設定画面に入力するだけで設定が完了します。 |
|||||||
|
パソコンはもちろん、家電やゲーム機も手軽に利用できる |
|
| 無線LAN内蔵のノートパソコンやMac、ニンテンドーDS®でも暗号キーを入力するだけで、無線LANを利用できます。 |
 |
初心者も安心の簡単設定 |
|
|
||||||||||
 |
||||||||||
| 参考情報：プロバイダ別対応情報 |
インターネットや無線を使った不正アクセスを防御する、充実のセキュリティ機能 |
|
| ●充実の無線LANセキュリティ | |
|
 |
| ●インターネットからの不正アクセスをブロックする | |
| 通信の内容を監視し、必要なデータだけを通す「SPI」 に対応。不正なアクセスをブロックします。 | |
出張にも便利！文庫本サイズのコンパクトボディ |
|
 |
●文庫本サイズ(B7)の小さなボディ | |
|
||
 |
||
| ●強力マグネット内蔵で、ラックに吸着 | ||
|
||
XR対応で無線LANがさらに快適！ |
|

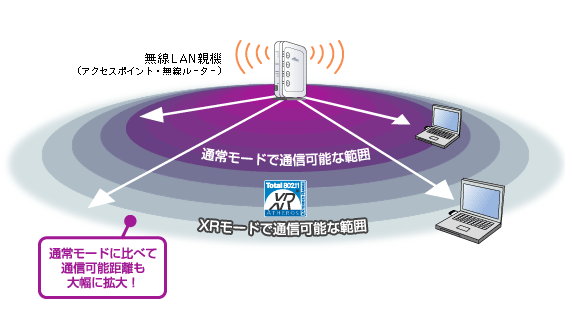

| ●無線LANの通信距離を大幅に拡大する「XR機能」に対応！ | |||
 アセロス社が開発した、無線LANの通信距離を大幅に拡大する「XR(eXtended
Range)」機能に対応しています。これまで電波が微弱で接続できなかった遠い場所や、障害物に遮られて死角となっていた場所でも、安定して接続できるようになります。XR機能の詳細については、「I-O DATA BB」の解説ページをご覧ください。
|
|||
 |
|||

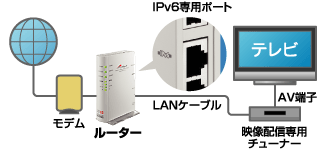

4th MEDIAなどのIPv6サービスを手軽に利用 |
|
 IPv6専用ポートに4th
MEDIAなどの映像配信専用チューナー(セットトップボックス)を接続することで、IPv6映像配信サービスをお楽しみいただけます。 |
||
 |
||
|
インターネットをさらに楽しみたい人のために |
|

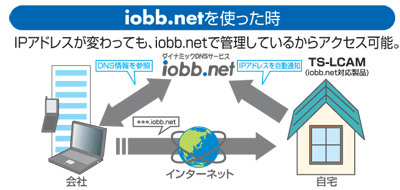

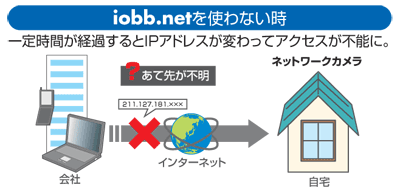

| ●外出先から簡単アクセス！ダイナミックDNSサービス「iobb.net」 |  |
||
|
|||
 |
|||
 |
|||
| ●光ファイバーも超快適な、ルータースループット | |||
|
|||
| ●その他動作確認済みのサービス | |||
|
|||
子機の増設はさらにカンタン！ |
|
|
||||||
 |
||||||
|
混信の少ないチャンネルを自動で選択 |
|
|
||
 |
ヒトと地球に優しい製品づくりを目指します！ |
|
|
 |
 |
| 添付品 | ACアダプター／LANケーブル／縦置きスタンド／必ずお読みください(保証書付)／セットアップガイド／CD-ROM(サポートソフト、オンラインマニュアル) |
| WN-G54/R3-Sに添付 |  IEEE802.11g/b対応
Card bus 無線LAN PCカード「WN-G54/CB3L」 |
| WN-G54/R3-Uに添付 |  IEEE802.11g/b対応
無線USBアダプター「WN-G54/USL」※USBアダプター用のUSB延長ケーブルは添付されておりません。 |
 |
|
| 対応機種 | DOS/Vマシン、Apple Macintoshシリーズ LANポートを持ちTCP/IPで動作する機器 |
| 参考情報 | 動作確認済み機器一覧 |
| ニンテンドーDS®動作確認済み無線LAN機器 | |
| 無線LAN製品接続検証リスト | |
| プロバイダ別対応情報 |
 |
|
| 対応OS (日本語版のみ) |
■WN-G54/R3 Windows Vista※1／Windows XP／Windows 2000 Professional／Windows Me／ Windows 98 (SecondEdition を含む) Mac OS X 10.1～／Mac OS 8.6～9.2.2 |
||||||
| ■WN-G54/R3-S※2 Windows Vista（32ビット版）※1／Windows XP／Windows 2000 Professional |
|||||||
| ■WN-G54/R3-U※2 Windows Vista（32ビット版）※1／Windows XP／Windows 2000 Professional |
|||||||
| 備考 |
|
 |
|
| ■ルーター部 | |||
| 有線規格 | IEEE802.3u(100BASE-TX)、IEEE802.3(10BASE-T) | ||
| 対応プロトコル | TCP/IP | ||
| 伝送速度 | 10Mbps(10BASE-T)、100Mbps(100BASE-TX) | ||
| INTERNETポート | RJ-45×1ポート Auto MDI/MDI-X 、Auto-Negotiation |
||
| IPv6ポート | RJ-45×1ポート Auto MDI/MDI-X 、Auto-Negotiation |
||
| LANインターフェイス | RJ-45×3ポート 全ポートAuto MDI/MDI-X 、Auto-Negotiation |
||
| ルータースループット | 約86Mbps | ||
| Internet接続方法 | IPアドレス自動取得、固定設定接続、PPPoE認証接続 | ||
| PPPoEセッション数 | 2セッション | ||
| NATセッション数 | 最大1000セッション | ||
| DHCPサーバー機能 | 最大253割当(無線LANと共用) | ||
| ポートの開放 | 最大10エントリ | ||
| VPN対応プロトコル | PPTPパススルー、IPSecパススルー | ||
| セキュリティ機能 | SPI | ||
| 設定プロトコル | Webブラウザによる設定(リモート設定可能） | ||
| ファームウェアアップデート | Webブラウザより可能 | ||
| 機能 | MTU設定、UPnP、ダイナミックDNS(iobb.net)、IPv6パススルー、DMZ、簡易ログ機能(Webブラウザ画面表示） ※ IPv6ポートに接続した機器は、ルーターの機能を利用できません |
||
| ■無線LAN側ネットワーク部 | |||
| 無線規格 | IEEE802.11g、IEEE802.11b | ||
| 通信周波数 | 2.400～2.484GHz | ||
| 使用チャンネル | 1～13ch | ||
| 伝送方式 | IEEE802.11b：DS-SS [DBPSK / DQPSK
/ CCK] IEEE802.11g：OFDM [BPSK / QPSK / 16QAM / 64QAM] |
||
| 伝送速度 | IEEE802.11b：1、2、5.5、11Mbps※1 IEEE802.11g：6、9、12、18、24、36、48、54Mbps※1 |
||
| アンテナ方式 | ダイバーシティ・アンテナ(内蔵パターンアンテナ×2） | ||
| 対応プロトコル | TCP/IP、AppleTalk | ||
| 伝送距離 | 約300m(環境条件により異なります。） | ||
| 無線LANセキュリティ | WEP64/128/152bit、WPA-PSK(TKIP/AES)、WPA2-PSK(AES) | ||
| 無線LAN機能 | SSID通知のON/OFF ポートセパレーター 送信出力制限機能 AirPort Quick Copy XR
|
||
| ■一般仕様 | |||
| 外形寸法 | 約126(W)×90(D)×24(H)mm (本体のみ、縦置きスタンド含まず) | ||
| 質量 | 約170g (本体のみ) | ||
| 質量(梱包時) | 約590g | ||
| 電源 | DC5V (添付ACアダプターによる給電、POE-PRによる電源供給が可能) | ||
| 消費電流(最大) | 980mA | ||
| 使用温度範囲 | 0～40℃ | ||
| 使用湿度範囲 | 10～85％ (結露しないこと） | ||
| 保存温度範囲 | -5～60℃ | ||
| 保存湿度範囲 | 5～90％ (結露しないこと） | ||
| 保証期間 | 1年 | ||
| 環境対応 | RoHS指令準拠 | ||
| 各種取得規格 | TELEC | ||
| その他 | 日本国外では使用できません。 | ||
|
