製品仕様書
| 品名: | Draft IEEE802.11n対応 無線LAN カード |
| 弊社型名: | WN-GDN/CB |
株式会社アイ・オー・データ機器
〒920-8513 石川県金沢市桜田町二丁目84番地
発行部署:CS部 サポート課
◎本仕様書は弊社の著作権等に係る内容も含まれていますので、取り扱いには十分ご注意頂くと共に本仕様書の内容を弊社に無断で複製しないようお願い申し上げます。
◎本製品のご使用に際しては本仕様書記載の絶対最大定格や使用上の注意事項等及び以下の注意点を遵守願います。
なお本仕様書記載の絶対最大定格や使用上の注意事項等を逸脱した本製品の使用あるいは、以下の注意点を逸脱した本製品の使用に起因する損害に関して、弊社はその責を負いません。
◎本内容は、予告なく変更する場合がありますのでご了承ください。
(注意点)
@本製品は原則として日本国内における下記の用途に使用する目的で製造された製品です。
・電算機 ・OA機器
なお、上記の用途であっても、AまたはBに記載の機器に該当する場合は、それぞれ該当する注意点を遵守願います。
A機能・精度等において高い信頼性・安全性が必要とさせる下記の用途に本製品を使用される場合は、これらの機器の信頼性、および安全性維持のためにフェールセーフ設計は冗長設計の措置を講じる等、システム・機器全体の安全設計にご配慮頂いた上で本製品をご使用ください。
・運送機器(航空機、列車、自動車等)の制御と各種安全性にかかわるユニット
・工作機器 ・各種安全装置 等
B機能・精度等において極めて高い信頼性・安全性が必要とされる以下の用途にはご使用にならないで下さい。
・宇宙機器 ・通信機器[幹線] ・原子力制御機器
・医療機器 ・等
C上記A、Bのいずれかに逸脱する場合は、本製品による人身事故・火災事故・社会的損害などが生じても弊社ではいかなる責任も負いかねます。
D輸出管理規定
本製品は「外国為替及び外国貿易法」の規程により輸出規制製品に該当する場合があります。国外に持ち出す際には、日本国政府の輸出許可申請などの手続きが必要になる場合があります。
![]() |
Draft IEEE802.11n対応 無線LANアダプター(Card Bus PCカード)
Wireless Network products - IEEE802.11g compatibilty Draft IEEE802.11n Card Bus 「WN-GDN/CB」は、IEEE802.11n Draft 2.0 無線LAN規格に対応したCardBusPCカードタイプの無線LANアダプターです。 1クリックでインストールが完了する「クイックインストーラ」にも対応していますので初心者の方でも簡単に設定できます。 |
|||||||||||
| |
|

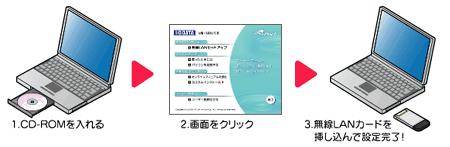

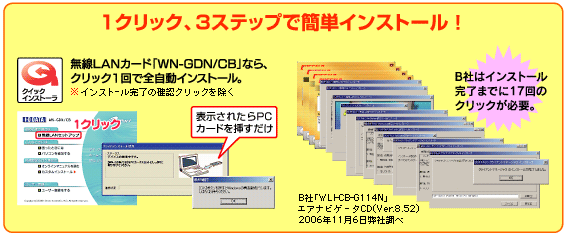

1クリック、3ステップで簡単インストール! |
|
| 無線LANを利用するためのドライバ、設定ユーティリティ、マニュアルを自動でインストールします。
操作は簡単!CD-ROMを入れて、表示されるランチャ画面上の[無線LANセットアップ]を1回クリックするだけです。 1クリック簡単インストール機能「クイックインストーラ」について、詳しくはこちら |
![]() |
![]() |

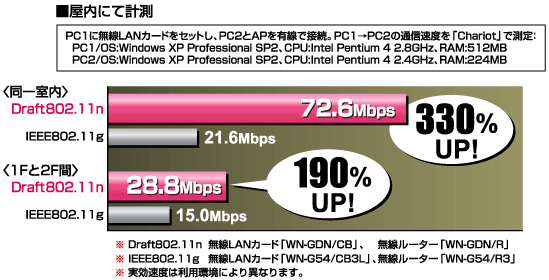

無線LAN実効スループットが3倍にアップ! |
|
| 従来の802.11g無線LANと比較して、無線LANの実効スループットが330%にアップ。 |
![]() |
IEEE802.11i準拠ハイセキュリティWPA2対応! |
|
より強固なセキュリティを実現するWPA2-PSK(AES)に対応。 |
設定ユーティリティ「クイックネクトNEO」添付 |
|
このマークが 目印 |
無線LANアダプターの状態、電波強度などの接続状態や暗号化設定、IPアドレスの表示、無線LANのON/OFF、などを行うユーティリティです。 設定データを複数のプロファイルから自動選択し、自宅や会社、外出先など異なるネットワーク環境の切替が自動で行えます。 クイックセットアップによる無線LAN設定にも対応できる多彩なツールです。 Windows 2000など標準では対応できないOSでも、WPA-PSKなどの高度な暗号化が利用可能となります。 「クイックコネクトNEO」について、詳しくはこちら |
![]() |
|
RoHS指令対応 |
|
| 地球に優しい製品を目指し、有害物質削減に取り組んで来ました。その結果、欧州RoHS指令に準拠した製品ができました。 |
|
| |
|
| 主な添付品 | CD-ROM (設定ユーティリティ、ドライバ、オンラインマニュアル)/かんたんセットアップガイド/ 必ずお読みください (保証書付) |
| |
|
| 対応機種 | Card Bus対応 PCカード TypeIIスロットを搭載したDOS/Vマシン PCIバスアダプタ「WN-OP/PCI2」「WN-OP/PCI」を搭載した機種でも使用できます。 |
| 備考 | 弊社では、OADG加盟メーカーのDOS/Vパソコンにて動作確認を行っております。 省電力モード(スタンバイ、レジューム、ハイバネーション)はサポートしておりません。 |
| |
|
| 対応OS (日本語版のみ) |
Windows Vista※1/Windows XP/Windows 2000 Professional |
| 対応OS備考 | サポートOSは日本語に限ります。 ※1:Windows Vistaでご利用になる場合は、こちらをご覧下さい。 |
| |
|
| インターフェイス | PCMCIA Type II Card Bus規格 | ||||||
| 無線LAN | IEEE802.11n Draft2.0 |
使用周波数 | 2.4GHz帯 | ||||
| 伝送方式 | 直交周波数分割多重方式(OFDM) | ||||||
| 伝送速度 | 130, 117, 104, 78, 65, 58.5, 52, 39, 26, 19.5, 13, 6.5 (Mbps)※1 | ||||||
| チャンネル | 1〜13ch | ||||||
| IEEE802.11g | 使用周波数 | 2.4GHz帯 | |||||
| 伝送方式 | 直交周波数分割多重方式(OFDM) | ||||||
| 伝送速度 | 54, 48, 36, 24, 18, 12, 9, 6 (Mbps)※1 | ||||||
| チャンネル | 1〜13ch | ||||||
| IEEE802.11b | 使用周波数 | 2.4GHz帯 | |||||
| 伝送方式 | 直接拡散スペクトラム拡散方式(DS-SS) | ||||||
| 伝送速度 | 11, 5.5, 2, 1 (Mbps)※1 | ||||||
| チャンネル | 1〜13ch | ||||||
| 伝送距離 | 見通し 約300m ※ 環境条件により異なります。 | ||||||
| セキュリティ項目内容※2 | WPA2-PSK
(AES) WPA-PSK (TKIP/AES) WEP (152/128/64bit) |
||||||
| アンテナ方式 |
|
||||||
| 外形寸法 | 約54(W)×115(D)×7(H)mm アンテナ部含む。 | ||||||
| 質量 | 約40g | ||||||
| 質量(梱包時) | 約135g | ||||||
| 電源電圧定格 | DC3.3V (PCカードスロットより供給) | ||||||
| 消費電流(最大) | 950mA | ||||||
| 使用温度範囲 | 0〜50℃ (パソコンが動作する温度範囲であること) | ||||||
| 使用湿度範囲 | 10〜85% (結露しないこと) | ||||||
| 保証期間 | 1年保証 | ||||||
| 環境対応 | RoHS指令準拠 | ||||||
| 各種取得規格 | TELEC | ||||||
| その他 | 日本国外では使用できません。 | ||||||
| ※1: | 無線LANの実効速度はお使いの環境により異なります。 表示の数値は、無線LAN規格の理論上の最大値であり、実際のデータ転送速度を示すものではありません。 |
| ※2: | Draft IEEE802.11nでWPA-PSK(TKIP)またはWEPを選択した場合、十分な通信速度が得られません。 |
| <ご注意> | |||||
|
|||||












より強固なセキュリティを実現するWPA2-PSK(AES)に対応。
