製品仕様書

品名：IEEE802.11n Draft 1.0 無線LAN規格対応無線LANルータ－
弊社型名：WN-GDN/R、WN-GDN/R-S、WN-GDN/R-U

株式会社アイ・オー・データ機器

〒920-8513　石川県金沢市桜田町二丁目84番地

発行部署：CS部 サポート課


◎本仕様書は弊社の著作権等に係る内容も含まれていますので、取り扱いには十分ご注意頂くと共に本仕様書の内容を弊社に無断で複製しないようお願い申し上げます。

◎本製品のご使用に際しては本仕様書記載の絶対最大定格や使用上の注意事項等及び以下の注意点を遵守願います。

なお本仕様書記載の絶対最大定格や使用上の注意事項等を逸脱した本製品の使用あるいは、以下の注意点を逸脱した本製品の使用に起因する損害に関して、弊社はその責を負いません。

◎本内容は、予告なく変更する場合がありますのでご了承ください。

（注意点）

①本製品は原則として日本国内における下記の用途に使用する目的で製造された製品です。

・電算機　・OA機器
なお、上記の用途であっても、②または③に記載の機器に該当する場合は、それぞれ該当する注意点を遵守願います。

②機能・精度等において高い信頼性・安全性が必要とさせる下記の用途に本製品を使用される場合は、これらの機器の信頼性、および安全性維持のためにフェールセーフ設計は冗長設計の措置を講じる等、システム・機器全体の安全設計にご配慮頂いた上で本製品をご使用ください。

・運送機器（航空機、列車、自動車等）の制御と各種安全性にかかわるユニット
・工作機器　・各種安全装置　等

③機能・精度等において極めて高い信頼性・安全性が必要とされる以下の用途にはご使用にならないで下さい。

・宇宙機器　・通信機器[幹線]　・原子力制御機器
・医療機器　・等

④上記②、③のいずれかに逸脱する場合は、本製品による人身事故・火災事故・社会的損害などが生じても弊社ではいかなる責任も負いかねます。

⑤輸出管理規定
本製品は「外国為替及び外国貿易法」の規程により輸出規制製品に該当する場合があります。国外に持ち出す際には、日本国政府の輸出許可申請などの手続きが必要になる場合があります。

高速無線LAN Draft IEEE802.11n準拠

簡単設定でこれから無線LANをはじめる人にもオススメ！

 ポケットガイド仕様書

▲WN-GDN/R



▲WN-GDN/CB


▲WN-GDN/USB
製品写真
DRAFT IEEE802.11
IEEE802.11
製品名 価　格 備　考
WN-GDN/R \12,500 2008年2月13日生産終了
後継品はこちら
▼無線LANカード「WN-GDN/CB」セット
WN-GDN/R-S \15,700 2008年5月21日生産終了
後継品はこちら
▼無線USBアダプター「WN-GDN/USB」セット
WN-GDN/R-U \15,700 2008年5月21日生産終了
後継品はこちら
※上記価格は、消費税別のメーカー希望小売価格です。 [価格表記について]

Wireless Network products - IEEE802.11g compatibilty Draft IEEE802.11n Broadband Router

「WN-GDN/R」は、IEEE802.11n Draft 2.0 無線LAN規格に対応した無線LANルーターです。
インストールの途中でパソコンの操作をすることなく、自動でインストールが完了する「クイックインストーラ」、暗号キーを入力するだけで無線LANの設定が完了する「クイックセットアップ」、インターネット環境に応じて自動的に設定を切替する「クイックネットスタート」に対応。無線LANでインターネットにつながるまでのすべての手順が簡単です。
IPv6を利用したストリーミング映像配信サービス4th MEDIA、オンデマンドTVなどが簡単に楽しめるIPv6専用ポートを備えています。

おすすめ情報

アイ・オー製品が大活躍！
導入・活用事例のご紹介
お知らせ

製品特長

より速く、より遠くまでIEEE802.11nでさらに快適に！

 up
  • 無線LANの通信速度、通信距離が大幅にアップする IEEE802.11n Draft 2.0に対応！
  • アセロス社が開発した、XSPAN技術を搭載。理論値最大130Mbps※1の高速無線通信を実現します。
  • これまで電波が微弱で接続できなかった遠い場所や、障害物に遮られて死角となっていた場所でも、安定して接続できるようになります。
  • 従来の11g, 11b との互換性も確保しています。
    		•
    　IEEE802.11nに利用されている技術
  • 同時送信ストリームの増加
    WN-GDN/Rでは従来の11gの2倍となる2ストリームのデータを送信するため、理論値で2倍の通信速度を実現します。
    送信側から複数のアンテナを使用して異なる送信データを別々に送信し、複数のアンテナで受信した電波を合成して受信する「空間分割多重方式(SDM)」によって障害物に強い安定した通信を実現します。
    		•
    • フレーム転送効率の最適化
    ※ IEEE802.11nを利用するためには、無線LANの親機(アクセスポイント)と無線LAN子機(カード)の双方が、IEEE802.11n に対応している必要があります。
    ※ 本製品は、IEEE802.11ｎドラフト版(Ver.1.0)に対応しています。IEEE802.11ｎの規格は2007年以降に正式承認される予定です。
    ※ 正式規格対応製品や他社のドラフト版対応製品とは通信できない場合があります。
    ※1: 表示の数値は理論上の最大値であり実際のデータ転送速度を示すものではありません。無線LANの実効速度はお使いの環境により異なります。

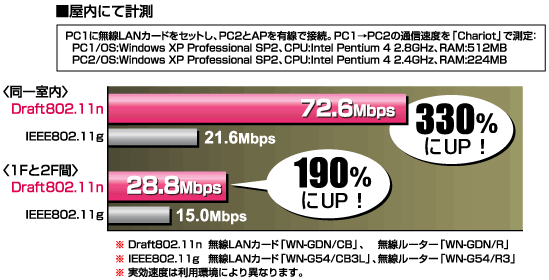

    無線LAN実効スループットが3倍にアップ！

    		 up
      従来の802.11g無線LANと比較して、無線LANの実効スループットが330％にアップ。

    セットアップからインターネット接続まで初心者も安心の簡単設定

    		 up

    このマークが

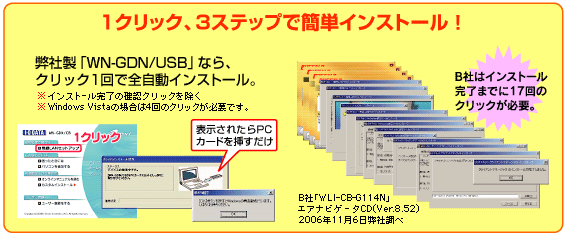

    目印    		 1クリックの簡単インストール。
    無線LANのセットアップの途中でパソコンの操作をすることなく、自動でインストールが完了します。
    ルーターとモデムをLANケーブルで接続後、添付CD-ROMを挿入して画面を1クリック！   パソコンにPCカードを挿入


    このマークが
    目印
    ● 本体に記載のPINコード(8桁の数字)を入力することで、暗号化・無線LANの設定が完了します。
    ● 工場出荷時でWPA-PSK(AES)で暗号化済み。
    ● 無線LAN内蔵パソコンでも暗号化キーを入力するだけで無線LANの設定が完了します。


    表示される画面に8ケタのPINコードを入力するだけで設定完了


    このマークが
    目印
    ● インターネット環境に応じて自動的に設定を切替。
    ● Yahoo!BB、ケーブルテレビなら設定が自動で完了。
    ● フレッツなどのPPPoEでも設定画面に入力するだけで設定が完了。
    ● ルーター内蔵のモデムに接続した場合でも自動的に構成を変更するので設定をする必要がありません。


    子機の増設はさらにカンタン！

    		 up

    このマークが
    目印    		 新たにイーサネットコンバーターを追加する場合はさらに簡単。
    AirPort QuickCopy対応のイーサーネットコンバーター(WN-WAG/CMなど)をLANケーブルで接続するだけで無線LANの設定が完了します。
    AirPort QuickCopy対応イーサネットコンバーター：WN-WAG/CM、WN-WAG/C
    ※ いずれの機器も同じクラスのIPアドレスに固定されている場合、もしくはIPアドレスを自動取得としている場合にご利用いただけます。
    IPアドレスを自動取得としている場合には、機器同士をLANケーブルで接続後、しばらくお待ちいただいてから行う必要があります。
    アクセスポイント同士で設定をコピーすることはできません。
    ※ WN-WAG/CをAirPort QuickCopy機能で設定する場合、LANケーブルでお互いの機器を接続後、リセットボタンを細いピンなどで3秒間押した状態にすることで、設定情報をコピーします。

    混信の少ないチャンネルを自動で選択

    		 up

    このマークが
    目印    		 電波の混雑が少ないチャンネルにオートで設定可能。電波干渉によるスループットの低下を極力避けることができます。

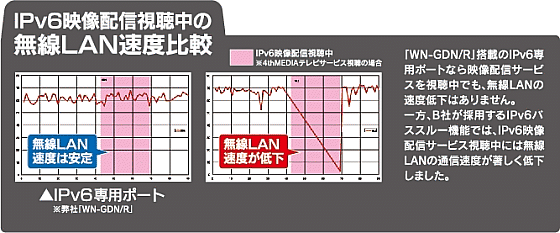

    4th MEDIAなどのIPv6サービスを手軽に利用

    		 up

    このマークが

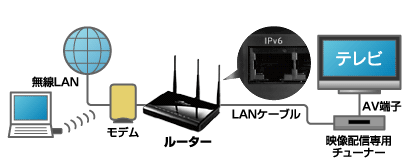

    目印    		 IPv6専用ポートに4th MEDIAなどの映像配信専用チューナー(セットトップボックス)を接続することで、IPv6映像配信サービスをお楽しみいただけます。
    接続できる機器： フレッツ・ドットネット、フレッツv6アプリに対応した機器(4th MEDIA、オンデマンドTVなどの映像配信チューナー(セットトップボックス))

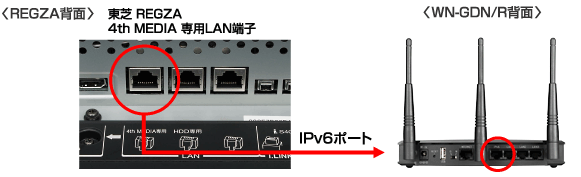

    ●東芝 REGZAに最適
    東芝 REGZAなら4th MEDIA専用 LAN端子とIPv6専用ポートを接続するだけで、映像配信サービスが利用できます。

    インターネットをさらに楽しみたい人のために

    		 up
    ●光ファイバーも超快適な、ルータースループット

    このマークが
    目印


    ルーターのスループットは、FTP実測値、PPPoE実測値ともに93Mbpsをマーク。
    (100BASE-TX LAN使用) 光サービス、高速タイプのADSLでのインターネットアクセスにも十分な転送スピードを発揮します。→スループット測定環境の詳細はこちら




    ●その他動作確認済みのサービス
    • MSN MessengerやSkypeでインターネットでの会話が楽しめます。
      Windows Live™ MessengerやSkypeで
      インターネットでの会話が楽しめます。
      Windows Live™ Messenger
    • VoIPアダプター（NTT東日本、西日本）
      ※ VoIPの利用はNTTまたはサービスプロバイダとの契約が必要です。
    • Skype
      ※ 「SkypeOut」については未対応です。

      ≫ 動作確認済み機器一覧

    WN-GDN/RはWindows Vista® ベーシックロゴを取得済

    		 up
    		WN-GDN/Rは、Windows Vista™ との互換性テストである「Windows Vista™ ロゴプログラム」に合格したことを示す、"ベーシックロゴ"を取得済。

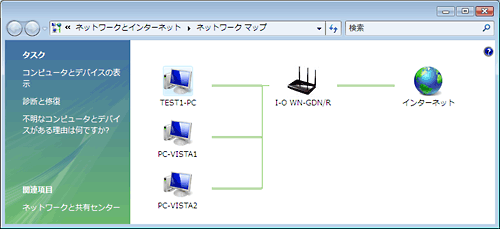

    • Windows Vista® ならネットワークの接続状況も一目瞭然、ネットワークマップ機能により、LAN上のネットワーク機器の接続状況、インターネット接続の状態などをWindows Vista® 上で表示することができます。

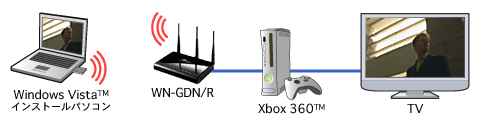

    • Windows Vista® MediaCenterとXbox 360™ を使ってパソコンの動画をTVで鑑賞できます。
    パソコンから動画をWN-GDNシリーズを使ってXbox 360™ に転送！そのままTVの大画面で鑑賞することができます。保存されている動画ファイルだけでなく、Gyaoなどのストリーミング放送も視聴可能です。

    外出先から簡単アクセス！ダイナミックDNSサービス「iobb.net」

    		 up

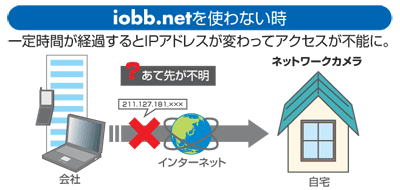

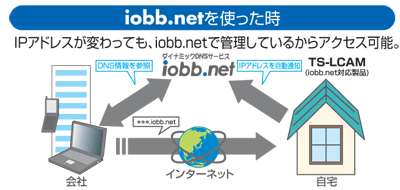

    一般的なインターネットアクセスでは、IPアドレスは接続のたびに変化するため、外出先から自宅にアクセスしようとしてもIPアドレスがわからなければ、接続できません。アイ・オーのダイナミックDNSサービス「iobb.net」は、変化するIPアドレスに「***.iobb.net」というユーザー毎の名称をつけ、会社や外出先からのリモートアクセスを可能にする無償サービスです。
    ※ ルーター機能内蔵モデムをお使いの場合、本機ではiobb.netをご利用いただけません。     		ダイナミックDNSサービスiobb.net


    ヒトと地球に優しい製品づくりを目指します！

    		 up
      使用部材への指定有害物質の使用を抑制する「RoHS指令」準拠モデル。EU圏において策定された「RoHS指令」に準拠した、安全な製品作りに取り組んでいます。

      RoHS指令
      Restriction of the use of certain Hazardous Substances in electrical and electric equipmentの略。 EC95条に準拠した電気器具に含有する(1)鉛・(2)水銀・(3)カドミウム・(4)六価クロム・(5)ポリ臭化ビフェニル類(PBB類)・(6)ポリ臭化ジフェニルエーテル類（PBDE類）の6物質の使用禁止の指令。

    詳しくはこちら


    対応機種 UP
    添付品 ACアダプター／LANケーブル／専用アンテナ／必ずお読みください／セットアップガイド／サポートソフト(CD-ROM)
    WN-GDN/R-Sに添付 WN-GDN/CBIEEE802.11n対応 Card bus 無線LAN PCカード
    「WN-GDN/CB」
    WN-GDN/R-Uに添付 WN-GDN/USBIEEE802.11n対応 無線USBアダプター
    「WN-GDN/USB」

    対応機種 UP
    対応機種 DOS/Vマシン、Apple Macintoshシリーズ
    LANポートを持ちTCP/IPで動作する機器
    参考情報 ・動作確認済み機器一覧
    ・無線LAN製品接続検証リスト
    ・プロバイダ別対応情報

    対応OS UP
    対応OS
    (日本語版のみ)    		 ■WN-GDN/R
    Windows Vista※/Windows XP/Windows 2000 Professional/Windows Me/Windows 98(Second Edition を含む)
    MacOS X 10.1～
    ※ Windows Vistaでご利用になる場合は、こちらをご覧ください。
    ■WN-GDN/R-S,WN-GDN/R-U
    Windows Vista(32ビット版）※/Windows XP/Windows 2000 Professional
    ※ Windows Vistaでご利用になる場合は、こちらをご覧ください。
    備考
    ※ 設定には下記Webブラウザが必要です。
      Windows
    Mac OS    		 ：Internet Explorer 5.5以降
    ：Safari 1.2以降

    仕様 UP
    ■ルーター部
    有線規格 IEEE802.3u(100BASE-TX)、IEEE802.3(10BASE-T)
    対応プロトコル TCP/IP
    伝送速度 10Mbps(10BASE-T)、100Mbps(100BASE-TX)
    INTERNETポート RJ-45×1ポート
    Auto MDI/MDI-X 、Auto-Negotiation
    IPv6ポート RJ-45×1ポート
    Auto MDI/MDI-X 、Auto-Negotiation
    LANインターフェイス RJ-45×3ポート
    全ポートAuto MDI/MDI-X 、Auto-Negotiation
    Internet接続方法 IPアドレス自動取得、PPPoE認証(2セッション)※、IPアドレス固定
    ※ 内1セッションはフレッツスクエア専用
    その他機能 DHCPサーバー(最大253台)、ポートの開放(24エントリー)、DMZホスト、UPnP、VPNパススルー(PPTP、IPSec)、SPI、MTU設定、簡易ログ機能(Webブラウザ画面表示)
    ※ IPv6ポートに接続した機器は、ルーターの機能を利用できません
    ■無線LAN側ネットワーク部
    無線規格 Draft 802.11n、IEEE802.11g、IEEE802.11b
    通信周波数 2.4GHz帯
    使用チャンネル 1～13ch
    伝送方式 IEEE802.11g/Draft11n：直交周波数分割多重(OFDM)
    IEEE802.11b：直接拡散スペクトラム拡散方式(DS-SS)
    伝送速度 IEEE802.11n Draft 2.0：6.5/13/19.5/26/39/52/58.5/65/78/104/117/130Mbps
    IEEE802.11g：6/9/12/18/24/36/48/54Mbps
    IEEE802.11b：1/2/5.5/11Mbps
    アンテナ方式 IEEE802.11n Draft 2.0：MIMO方式(送信2本/受信3本、2ストリームに対応)
    IEEE802.11b/g：選択ダイバーシティ方式
    対応プロトコル TCP/IP
    伝送距離 見通し：約300m (環境条件により異なります。)
    無線LANセキュリティ※2 WEP64/128bit、WPA-PSK(TKIP/AES)、WPA2-PSK(AES)
    無線LAN機能 SSID通知のON/OFF
    送信出力制限機能
    AirPort Quick Copy
    MACアドレスフィルター（24エントリー）
    ※

    本製品は出荷時より固有の無線LANセキュリティが設定された状態です。
    (設定内容は本体底面の定格シール内に記載)
    ■一般仕様
    外形寸法 約180(W)×122(D)×29(H)mm (アンテナほか、突起部含まず)
    質量(本体のみ) 約330g
    質量(梱包時) 約880g
    電源 DC5V (添付ACアダプターによる給電)
    消費電流 最大1.6A
    使用温度範囲

    0～40℃
    使用湿度範囲 10～85％ (結露しないこと)
    保証期間 1年保証
    環境対応 RoHS指令準拠
    各種取得規格 TELEC
    その他 日本国外では使用できません。

    ※1:

    無線LANの実効速度はお使いの環境により異なります。
    表示の数値は、無線LAN規格の理論上の最大値であり、実際のデータ転送速度を示すものではありません。
    ※2: Draft IEEE802.11nでWPA-PSK(TKIP)またはWEPを選択した場合、十分な通信速度が得られません。
