GeForce 7600GS搭載 グラフィックアクセラレータボードGA-7600GSH 仕様

仕様書印刷
GA-7600GSH 「GA-7600GSH」はGeForce7600GSを搭載したPCI-Express x16用のグラフィックボードです。従来のビデオカードでは難しかったワイド解像度の出力に幅広く対応し、画面の歪みや横伸びが無い高精細表示をお楽しみいただけます。また、マルチディスプレイ環境の構築や動画再生支援機能を使用したDVDの鑑賞など幅広いマルチメディアユースに適したハイパフォーマンスなグラフィックボードです。

対応機種

対応機種(機種名) PCI-Express x16を搭載するDOS/V デスクトップ
動作環境 本体メモリー256MB以上(512MB以上を推奨)

対応OS

対応OS
(日本語版のみ)
Windows 7(32/64ビット)※1/Windows Vista※2/Windows XP/Windows 2000
※1 OS標準ドライバで動作確認済み。
※2 クローンモードを使用する際にはドライバのダウンロードが必要です。

対応解像度一覧

●アナログRGB
解像度 640×480 800×600 1024×768 1280×960 1280×1024
表示色数 フルカラー フルカラー フルカラー フルカラー フルカラー
最大リフレッシュレート
(Hz)
240 240 200 150 150
解像度 1600×1200 1152×864 1920×1440 2048×1536
表示色数 フルカラー フルカラー フルカラー フルカラー
最大リフレッシュレート
(Hz)
100 170 85 85
●デジタル
解像度 640×480 800×600 1024×768 1280×960 1280×1024
表示色数 フルカラー フルカラー フルカラー フルカラー フルカラー
最大リフレッシュレート
(Hz)
85 85 85 85 85
解像度 1600×1200
表示色数 フルカラー
最大リフレッシュレート
(Hz)
60
●ワイド解像度 (アナログ/デジタル共通)
解像度 848×480 1280×720 1280×768 1360×768 1440×900
表示色数 フルカラー フルカラー フルカラー フルカラー フルカラー
最大リフレッシュレート
(Hz)
60 240 150 85 150 60 150 85 85
解像度 1600×900 1600×1024 1680×1050 1920×1080 1920×1200
表示色数 フルカラー フルカラー フルカラー フルカラー フルカラー
最大リフレッシュレート
(Hz)
75 120 100 60 60 85 60 85
●テレビ解像度
出力 D1 D2 D3 D4 S端子
出力信号 480i 480p 1080i 720p 1024x768(最大)
色はアナログ/デジタル共通のワイド解像度です。その他の解像度はアナログにのみ対応しています。
  色は各解像度でのデジタルの最大リフレッシュレートです。
フルカラー:256色(16ビット)、65536色(32ビット)、1677万色

仕様

VRAM容量 256MB
グラフィックアクセラレータチップ NVIDIA GeForce 7600GS(400MHz)
メモリ速度 800MHz(DDR)
メモリタイプ DDR2
接続バス形態 PCI-Express x16
ビデオオーバーレイ機能 あり
最大表示色 1677万色
出力端子 アナログ端子 D-Sub15pin×1
デジタル&アナログ端子 DVI-I29pin×1(添付アダプターでアナログD-Sub15pinにも対応)
TV出力端子 Mini Din7pin×1(コンポーネント端子・S端子出力対応)
走査周波数(垂直) 60~240Hz
外形寸法 167.64(W)×34.16(D)×111.15(H)mm(スロットカバー、コネクタ含まず。ヒートシンク含む。)
質量 約270g
質量(梱包時) 約510g
消費電力(最大) 最大45W
電源電圧定格 +3.3V ±5% 、+12V ±5%
使用温度範囲 5~35℃
使用湿度範囲 20~80% (結露なきこと)
保証期間 1年保証
各種取得規格 VCCI Class B
備考 ※ 本製品はパソコンメーカー独自のレジューム機能をサポートしていません。

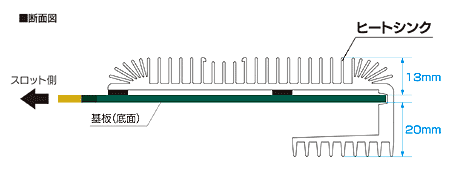

※ お使いのパソコンにより隣接する部品(拡張カード、CPU等)に干渉する可能性があります。下図をご参照ください。
断面図

添付品

主な添付品 サポートソフトCD-ROM、モニター変換アダプター、コンポーネント出力用変換ケーブル
