地上・BS・110度CSデジタル放送対応ハイビジョンチューナーHVT-BCTL 仕様

仕様書印刷
画像

HVT-BCTL 本体とリモコン

※商品写真はイメージです。実際の外観とは異なる場合があります。
HVT-BCTL アナログテレビにつなぐことで、「地上デジタル放送」「BSデジタル放送」「110度CSデジタル放送」を視聴できるハイビジョンチューナーです。今あるアナログテレビを無駄にせずそのままお使いいただけます。
パソコン用ディスプレイをテレビとして活用できる「アナログRGB端子」を搭載。さらに「HDMI端子」「D端子」「S端子」「コンポジット端子」といった豊富な搭載端子から、お使いのテレビ環境に合わせて接続できます。

HVT-BCTL:Hi Vision Tuner - BS&CS&Terrestrial Lite

対応機種

アナログテレビ 以下の映像・音声入力端子を搭載するアナログテレビ
・映像:D端子(D1/D2/D3/D4)、S端子(S1/S2)、コンポジット端子(RCA端子)
・音声:音声端子(RCA端子)
・映像/音声:HDMI端子
※コンポジット端子で接続する場合を除き、別途ケーブルが必要です。
パソコン用ディスプレイ 以下の映像・音声入力端子を搭載するパソコン用ディスプレイ
・映像:アナログRGB端子(D-Sub 15ピン)、HDCP対応DVI-D端子
・音声:ステレオミニジャック
・映像/音声:HDMI端子
※別途ケーブルが必要です。(接続イメージ
リモコン操作対応
テレビメーカー
I-O DATA/AIWA/NEC/LG/オリオン/サムスン/三洋/JVC/シャープ/ソニー/東芝/パイオニア/パナソニック/日立/PHILIPS/富士通/FUNAI/三菱
※本製品のリモコンでテレビ本体の「電源ON/OFF」、「入力切換」、「音量調整」操作が可能です。機種によっては動作しない場合があります。

仕様

本体

チューナー機能 放送種類 地上デジタル BSデジタル 110度CSデジタル
受信チャンネル VHF 1ch~12ch
UHF 13ch~62ch
CATV C13ch~C63ch
トランスポンダ BS1~BS23 トランスポンダ ND2~ND24
HD(ハイビジョン)
CATVパススルー
字幕放送
EPG(電子番組表)
データ放送 ×
双方向サービス ×
地デジ難視対策衛星放送
受信方式 地上デジタル放送方式(日本方式)/衛星デジタル放送方式(日本方式)
受信周波数 90~770MHz/1032~2071MHz
受信衛星 BSAT-2、N-SAT-110
アンテナ入力端子 75Ω Fタイプコネクター
視聴可能番組 公共放送/無料番組/有料番組(※1)
※データ放送は視聴できません。
※1 有料放送の視聴には、別途契約が必要です。
BS ch.800データ放送は視聴できません。
番組説明 視聴可能番組に対する番組説明
電子番組表(EPG) 週間番組表
番組予約 EPGによる視聴予約
時刻指定による視聴予約
予約一覧表示
視聴予約可能件数 33件
対応動作モード メール機能、カード情報
接続端子 アンテナ入力端子(地上デジタル専用/BS・110度CSデジタル共用)
コンポジット映像出力端子
HDMI出力端子
D映像出力端子(D1/D2/D3/D4に対応)
音声出力端子(右/左)
S1/S2映像出力端子
アナログRGB(D-Sub 15ピン)
USBポート(Aコネクター:ファームアップデート用)
電源 AC100V 50Hz/60Hz(添付ACアダプター使用)
本体DC12V
消費電力 電源オン:9.6W、電源オフ(待機):0.8W
※アンテナ電源供給なしの場合
使用温度範囲 5~35℃
使用湿度範囲 20~80%(結露無きこと)
外形寸法 約236(W)×152(D)×53(H)mm (脚部含む/突起部含まず)
質量 約560g ※本体のみ
質量(梱包時) 約1.5kg
保証期間 1年保証
各種取得規格 VCCI Class B、電気用品安全法(ACアダプター)、RoHS指令準拠
注意事項 ・本製品は日本国内専用となります。海外では使用できません。
・本製品は、地上デジタル・BSデジタル・110度CSデジタルともに「データ放送」「双方向通信サービス」は非対応となります。
・ケーブルテレビ(CATV)をご利用の場合は、ケーブルテレビ会社からの配信方式がパススルー方式であれば、本機で地上デジタル放送をお楽しみいただけます。 配信方式についてはご契約のケーブルテレビ会社にお問い合わせください。
・5.1chマルチ・チャンネルには対応しておりません。2chステレオにダウンミックスされます。
・同梱のリモコンは複数のテレビメーカーに対応しておりますが、機種によりコントロールできない場合があります。
・地上デジタル放送の受信には、送信塔の方向に地上デジタル放送受信用アンテナを設置する必要があります。
・地上デジタル放送を視聴するには、地上デジタル放送に対応したUHFアンテナやブースター、混合器などが必要となる場合があります。
・BS・110度CSデジタル放送の受信には、衛星放送アンテナの設置が必要です。
・本製品を設置される地域(場所)が地上デジタル放送を視聴可能かどうかは、最寄りの電気販売店や「総務省地上デジタルテレビジョン放送受信相談センター」にお問い合わせください。
・放送波のエリア内であっても、建物や地形により電波が遮られる場合や電波の受信状況によっては、視聴いただけない場合もあります。

リモコン

外形寸法 約51(W)×199(H)×26(D)mm
質量 約85g
電源 単4形乾電池

アナログRGB端子付きパソコン用ディスプレイへの出力イメージ

●スクエア型ディスプレイの場合、ノーマルモードで使うことをおすすめすます。

スクエア型ディスプレイの場合の出力イメージ図

●ワイドディスプレイの場合、ディスプレイのアスペクト比固定をOFFにしてワイドモードで使うことをおすすめします。

ワイドディスプレイの場合の出力イメージ図

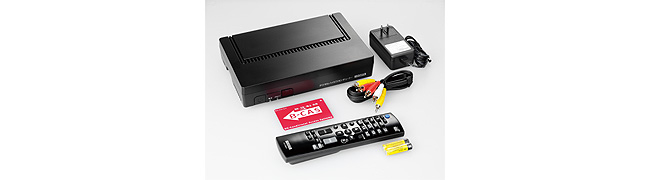

添付品

主な添付品 専用リモコン、単4形乾電池(2本:リモコン動作確認用)、BS・CS・地上専用B-CASカード、ACアダプター、AVケーブル(1.5m)、基本操作ガイド、応用操作ガイド、B-CAS社ファーストステップガイド、取扱説明書、保証書(取扱説明書に記載)

添付品集合写真

添付品集合写真
