地上・BSデジタル放送対応デジタルハイビジョンチューナー(録画用ハードディスクセットモデル)HVTRP-BTL/5G 仕様

仕様書印刷
画像

HVTRP-BTL/5G チューナーとポータブルハードディスクのセット

※商品写真はイメージです。実際の外観とは異なる場合があります。
HVTRP-BTL/5G 本製品は、「地上デジタル放送」「BSデジタル放送」を視聴&録画できるハイビジョンチューナーとポータブルハードディスクのセット品です。
地デジ・BSデジタルの視聴ができる上に、録画用のハードディスクを添付しているので、買ってきてすぐに今あるテレビで番組録画が行えます。既に録画に対応したテレビをお持ちの場合、裏番組の録画用としてもご活用いただけます。
さらに、録画中の番組の冒頭を見逃してしまった時に便利な「追っかけ再生」に対応。番組の録画を続けながら、録画中の番組を最初から視聴可能です。

※対応OSや仕様、動作環境等は予告なく変更する場合があります。
※OSメーカーのサポートが終了したOSについては、動作保証やサポートができない場合があります。

対応機種

地上・BSデジタル放送対応ハイビジョンチューナー

テレビ 以下の映像・音声入力端子を搭載するアナログテレビ、またはデジタルテレビ
・映像:D端子(D1/D2/D3/D4)、S端子(S1/S2)、コンポジット端子(RCA端子)
・音声:音声端子(RCA端子)
・映像/音声:HDMI端子
※コンポジット端子で接続する場合を除き、別途ケーブルが必要です。
パソコン用
ディスプレイ
以下の映像・音声入力端子を搭載するパソコン用ディスプレイ
・映像:アナログRGB端子(D-Sub 15ピン)、HDCP対応DVI-D端子
・音声:ステレオミニジャック
・映像/音声:HDMI端子
※別途ケーブルが必要です。
リモコン操作対応
テレビメーカー
IODATA/AIWA/NEC/LG/オリオン/サムスン/三洋/JVC/シャープ/ソニー/東芝/パイオニア/パナソニック/日立/PHILIPS/富士通/FUNAI/三菱
※本製品のリモコンでテレビ本体の「電源ON/OFF」、「入力切換」、「音量調整」操作が可能です。機種によっては動作しない場合があります。
録画用ハードディスク
USB 2.0ポートを搭載したハードディスク
動作確認済みハードディスクは下記表をご確認ください。
ポータブルハードディスク AVHD-PUシリーズHDUS-UTシリーズHDPC-AUシリーズHDPC-UTシリーズHDPC-Uシリーズ
外付けハードディスク AVHD-AUシリーズAVHD-UVシリーズAVHD-URシリーズAVHD-UQシリーズAVHD-UシリーズHDCR-UEシリーズHDCA-LUシリーズHDCA-UシリーズHDCA-UTシリーズ

仕様

地上・BSデジタル放送対応ハイビジョンチューナー

チューナー機能 放送種類 地上デジタル BSデジタル
受信チャンネル VHF 1ch~12ch
UHF 13ch~62ch
CATV C13ch~C63ch
トランスポンダ BS1~BS23
HD(ハイビジョン)
CATVパススルー
字幕放送
EPG(電子番組表)
データ放送 ×
双方向サービス ×
地デジ難視対策衛星放送
受信方式 地上デジタル放送方式(日本方式)/衛星デジタル放送方式(日本方式)
受信周波数 90~770MHz/1032~2071MHz
視聴/録画
予約可能件数
100件
最大連続録画時間 24時間
アンテナ入力端子 75Ω Fタイプコネクター
視聴可能番組 公共放送/無料番組/有料番組(※1)
※データ放送は視聴できません。
※1 有料放送の視聴には、別途契約が必要です。
番組説明 視聴可能番組に対する番組説明
電子番組表(EPG) 週間番組表
番組予約 EPGによる視聴/録画予約
時刻指定による視聴/録画予約
予約一覧表示
対応動作モード メール機能、カード情報
接続端子 アンテナ入力端子(地上デジタル専用/BSデジタル専用)
コンポジット映像出力端子
HDMI出力端子
D映像出力端子(D1/D2/D3/D4に対応)
音声出力端子(右/左)
S1/S2映像出力端子
アナログRGB(D-Sub 15ピン)
USBポート(Aコネクター:USBハードディスク※録画用、ファームアップデート用)
電源 AC100V 50Hz/60Hz(添付ACアダプター使用)
本体DC12V
消費電力 電源オン:9.6W
電源オフ(待機):0.5W(録画予約が無い場合)
※アンテナ電源供給なしの場合
使用温度範囲 5~35℃
使用湿度範囲 20~80%(結露無きこと)
外形寸法 約236(W)×152(D)×53(H)mm(脚部含む/突起部含まず)
質量 約560g(本体のみ)
質量(梱包時) 約1.9kg
保証期間 1年保証
各種取得規格 ・VCCI Class B、電気用品安全法(ACアダプター)
注意事項 ・本製品は、地上デジタル&BSデジタル放送受信チューナーです。その他の放送の受信はできません。
・本製品は日本国内専用となります。海外では使用できません。
・本製品は、地上デジタル・BSデジタルともに「データ放送」「双方向通信サービス」は非対応となります。
・ケーブルテレビ(CATV)をご利用の場合は、ケーブルテレビ会社からの配信方式がパススルー方式であれば、本機で地上デジタル放送をお楽しみいただけます。 配信方式についてはご契約のケーブルテレビ会社にお問い合わせください。
・5.1chマルチ・チャンネルには対応しておりません。2chステレオにダウンミックスされます。
・同梱のリモコンは複数のテレビメーカーに対応しておりますが、機種によりコントロールできない場合があります。
・地上デジタル放送の受信には、送信塔の方向に地上デジタル放送受信用アンテナを設置する必要があります。
・地上デジタル放送を視聴するには、地上デジタル放送に対応したUHFアンテナやブースター、混合器などが必要となる場合があります。
・BSデジタル放送の受信には、衛星放送アンテナの設置が必要です。
・本製品を設置される地域(場所)が地上デジタル放送を視聴可能かどうかは、最寄りの電気販売店や「総務省地上デジタルテレビジョン放送受信相談センター」にお問い合わせください。
・放送波のエリア内であっても、建物や地形により電波が遮られる場合や電波の受信状況によっては、視聴いただけない場合もあります。
・録画した番組を再生するには録画時に使っていた本製品とハードディスクが必要です。 そのため、製品を交換した場合は、交換前の製品で録画された番組は再生できません。
・本製品が故障した場合はそれまでに録画した番組が再生できなくなります。
・録画データを保存したハードディスクが壊れた場合、それまでに録画した番組を再生できなくなります。
・本製品に複数のハードディスクを接続していると録画できません。録画時はハードディスクを1台のみ接続してください。
・録画・再生において発生するいかなる損害について、当社は一切の責任を負いかねます。

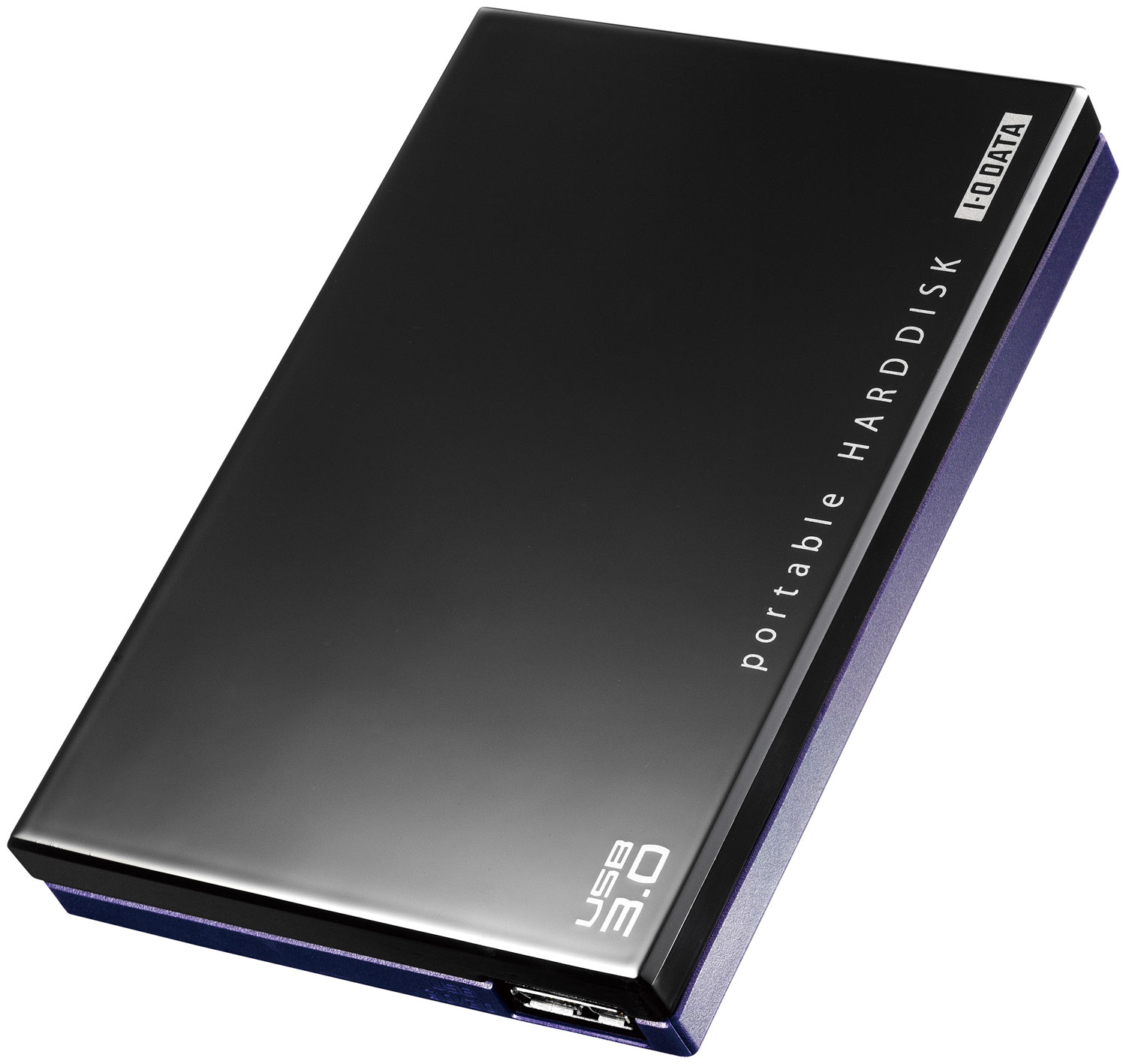

ポータブルハードディスク

仕様は、「超高速カクうす(HDPC-UTシリーズ)」と同様です。
詳細は、HDPC-UTシリーズをご覧ください。

<録画時間の目安>
以下の記載時間は、本セット品のハイビジョンチューナーに接続して録画した場合の目安時間です。

放送の種類 ハードディスク容量
500GB 1TB 2TB 3TB
地上デジタルのハイビジョン放送 約81時間 約140時間 約280時間 約420時間
BSデジタルのハイビジョン放送 約59時間 約100時間 約200時間 約300時間
※ チャンネルや番組によって変動します。
※ 本製品のハードディスク情報で表示する「録画可能時間」は、BSデジタル放送を録画した場合の時間を表示しております。

リモコン

外形寸法 約51(W)×199(H)×26(D)mm
質量 約85g
電源 単4形乾電池

本製品で視聴可能なデジタル放送

地上デジタル ○全チャンネル
BSデジタル 無料 有料
公共放送
(NHK BSデジタル)
無料放送
(民間放送)
有料放送(WOWOW、スター・チャンネルなど)
○(※1) ○(※2、3)
スカパー ×

※1 衛星放送契約を行ってください。
※2 有料放送加入契約が必要です。
※3 本製品はCSチャンネルを受信できません。
有料放送でBSとCSのチャンネルがセットになったサービスを契約されてもCSチャンネルは視聴できませんので、契約時にはどうぞご注意ください。
内容がご不明な場合は当社サポートセンターにお問い合わせください。

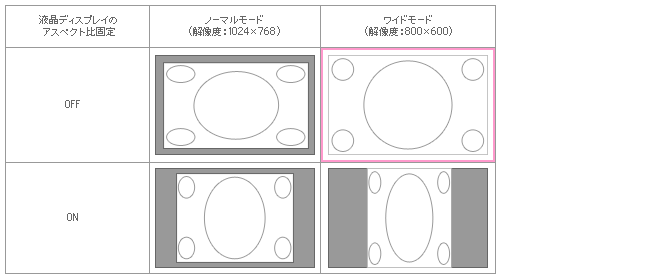

アナログRGB端子付きパソコン用ディスプレイへの出力イメージ

●スクエア型ディスプレイの場合、ノーマルモードで使うことをおすすめします。

スクエア型ディスプレイの場合の出力イメージ図

●ワイドディスプレイの場合、ディスプレイのアスペクト比固定をOFFにしてワイドモードで使うことをおすすめします。

ワイドディスプレイの場合の出力イメージ図

添付品

主な添付品 チューナー本体、リモコン、B-CASカード、ACアダプター、単4形乾電池(2本:リモコン動作確認用)、AVケーブル(1.5m)、取扱説明書一式(保証書付き)、ハードディスク本体、USB 3.0ケーブル(A⇔MicroBタイプ)30cm ※同梱のチューナーではUSB 2.0として動作、USB 2.0ケーブル(A⇔MicroBタイプ)80cm
