RS-232C 8ポート拡張インターフェイスボードRSA-PCI2/P8シリーズ 仕様

仕様書印刷
画像

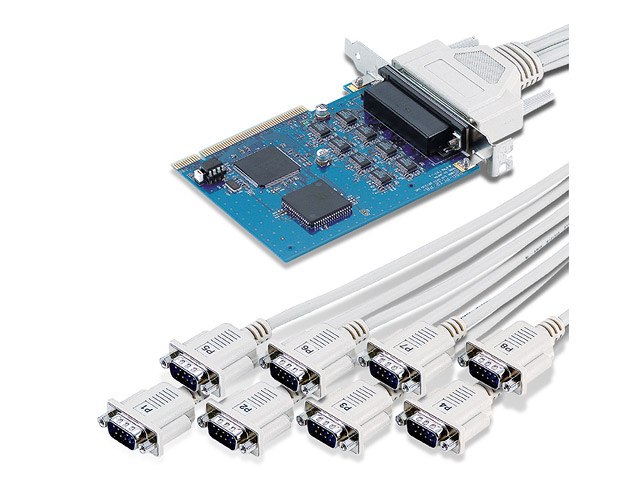

製品(正面)

※商品写真はイメージです。実際の外観とは異なる場合があります。
RSA-PCI2/P8シリーズ 「RSA- PCI2/P8シリーズ」はRS-232Cポートを8ポート装備した、PCIバス専用のRS-232C拡張インターフェイスボードです。1枚のボードに8 ポートのシリアルポートを装備。RS-232Cを使用した専用システムやRAS(リモートアクセスサーバ)の構築に最適です。

RS-232C Accelerator for PCIrev.2 / Port 8(RoHS)

添付品

添付品 専用ケーブル(約1m)、サポートソフト(CD-ROM) 、[付録]COMポートNOシール、取扱説明書、保証書

対応機種

対応機種(機種名) CPU Pentium III 500MHz以上、PCI Ver 2.1以降のバスを搭載したDOS/V マシン

対応OS

対応OS (日本語版のみ) Windows XP Professional Edition/Windows XP Home Edition/Windows 2000 professional/Windows Me/Windows 98 Second Edition/Windows 98/Windows NT 4.0/Windows 95/Windows 7(32ビット)/Windows Vista(32ビット)/Windows Server 2003, Standard Edition /Windows Server 2003, Standard x64 Edition/Windows 2000 Server /Windows XP Professional x64 Edition

仕様

コントローラ OxfordSemiconductor社製 OX16PCI954, OX16C954
FIFOバッファ 128バイト×2(IN, OUT)×8(ポート)
ケーブルコネクタ D-sub 78ピン凸 (基板接続部) ⇔ D-sub 9ピン凸 (RS-232C)×8
ケーブル長 約1m
ポート数 8ポート
電源電圧 5V±5%
消費電流 320mA (MAX)
基板寸法 約117.2(W)×96.7(H)mm (スロットカバー含まず)
質量 約96g (ケーブル含まず)
質量(梱包時) 約877g
使用IRQ 2
接続バス形態 PCI
通信速度 (通信時) 最大921.6kbps
バッファ容量 各ポート 送信128バイト/受信128バイト
コネクタ形状 RS-232C(9ピン)
インターフェイス PCI Ver2.1
使用温度範囲(℃) 0~55
使用湿度範囲(%) 20~80
保証期間 1年保証
各種取得規格 VCCI Class B

※接続するRS-232C機器が以下の条件のものではご使用できない場合があります。
・ 16ビットアプリケーション制御されている場合
・ I/Oポートを直接制御している場合

※本製品は、複数枚の同時使用はサポートしておりません。

※省電力機能(サスペンド、スタンバイ、休止状態など)には対応していません。
