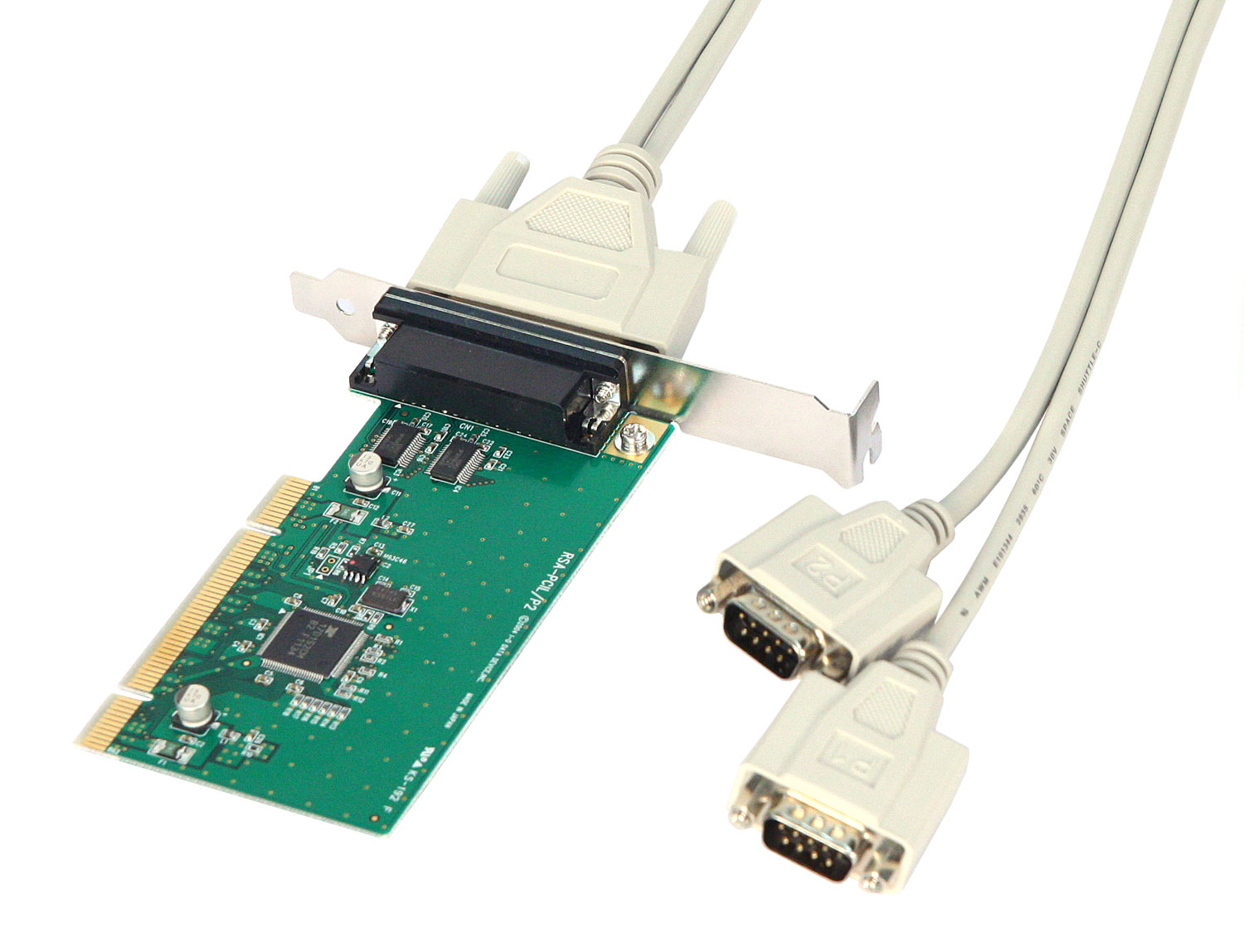

RSA-PCI3シリーズ(2ポート) 正面
※対応OSや仕様、動作環境等は予告なく変更する場合があります。
※OSメーカーのサポートが終了したOSについては、動作保証やサポートができない場合があります。
RSA-PCI3R | RSA-PCI3/P4R | RSA-PCI3/P8R | |
---|---|---|---|
コントローラ | EXAR社製 XR17D152CM-F |
EXAR社製 XR17D154CV-F |
EXAR社製 XR17D158CV-F |
FIFOバッファ | 64バイト×2(送信、受信)×2ポート | 64バイト×2(送信、受信)×4ポート | 64バイト×2(送信、受信)×8ポート |
ケーブルコネクター | D-sub 44pin(基板接続部)凸 D-sub 9pin凸×2 |
D-sub 44pin(基板接続部)凸 D-sub 9pin凸×4 |
D-sub 78pin(基板接続部)凸 D-sub 9pin凸×8 |
ポート数 | 2ポート | 4ポート | 8ポート |
インターフェイス仕様 | PCI 2.1 | PCI 2.1 | PCI 2.1 |
通信速度 | 最大921.6Kbps | 最大921.6Kbps | 最大921.6Kbps |
使用IRQ | 1 | 1 | 1 |
電源電圧 | DC 3.3V/5.0V | DC 3.3V/5.0V | DC 3.3V/5.0V |
消費電力 | 最大 0.18W | 最大 0.30W | 最大 0.48W |
基板寸法 | 119.91(W)×64.41(H)mm (スロット金具含まず) |
119.91(W)×64.41(H)mm (スロット金具含まず) |
118(W)×96(H)mm (スロット金具含まず) |
質量 | 約59g (ケーブル含まず) |
約60g (ケーブル含まず) |
約89g (ケーブル含まず) |
梱包時質量 | 約300g | 約390g | 約790g |
使用温度範囲 | 0~55℃ | 0~55℃ | 0~55℃ |
使用湿度範囲 | 20~80% (結露無きこと) | 20~80% (結露無きこと) | 20~80% (結露無きこと) |
適合規格 | VCCI Class B | VCCI Class B | VCCI Class B |
保証期間 | 1年間 | 1年間 | 1年間 |
添付品 | 本製品、専用接続ケーブル、サポートソフト(CD-ROM)、取扱説明書(保証書※) ※保証書は取扱説明書に印刷されております。 |
||
注記 | ※ 接続するRS-232C機器が以下の条件のものではご使用できない場合があります。 ・ 16ビットアプリケーション制御されている場合 ・ I/Oポートを直接制御している場合 ※ 省電力機能(サスペンド、スタンバイ、休止状態など)には対応していません。 |
RSA-PCI3R | RSA-PCI3/P4R | RSA-PCI3/P8R | |
対応機種 | CPU PentiumII 450MHz以上で32ビットPCIバス(PCI 2.1以降)を 搭載したDOS/Vマシン |
RSA-PCI3R | RSA-PCI3/P4R | RSA-PCI3/P8R | |
対応OS (日本語版のみ) |
Windows 10※1、2 Windows 8.1 ※1 Windows 8※1 Windows 7 Windows Vista(32ビット版) Windows XP Home Edition Windows XP Professional Edition Windows XP Professional x64 Edition Windows 2000 Professional Windows 2000 Server Windows Server 2003, Standard Windows Server 2003, Standard x64 Windows Server 2003 R2, Standard Windows Server 2003 R2, Standard x64 Windows Server 2008 Standard※3 Windows Server 2008 R2 Standard(64ビット版)※3 Windows Server 2012 Standard(64ビット版)※1、3 Windows Server 2012 R2 Standard(64ビット版)※1、3 Windows Server 2016 Standard |
||
備考 | ※1 サポートライブラリより、最新のサポートソフトをダウンロードしてご利用ください。 ※2 本商品を接続しパソコンを起動した後、あらためてパソコンの再起動をおこなってください。(シャットダウンした後に起動するのではなく、必ず[再起動]ボタンを押して再起動をおこなってください。) ※3 64ビット版は「x64」のみ対応。 |
