100BASE-TX/10BASE-Te対応 8ポート レイヤー2スイッチングハブETX-ESH08シリーズ 仕様

仕様書印刷
画像

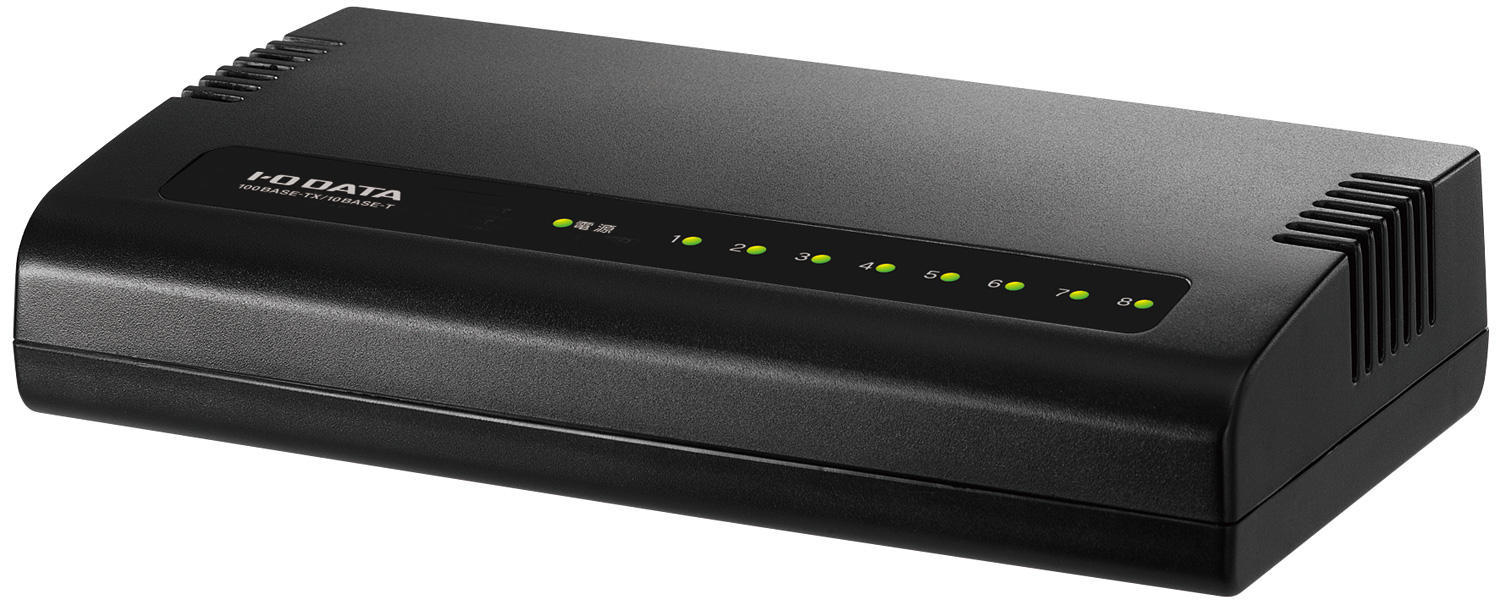

ETX-ESH08K (ブラック) 斜め

※商品写真はイメージです。実際の外観とは異なる場合があります。

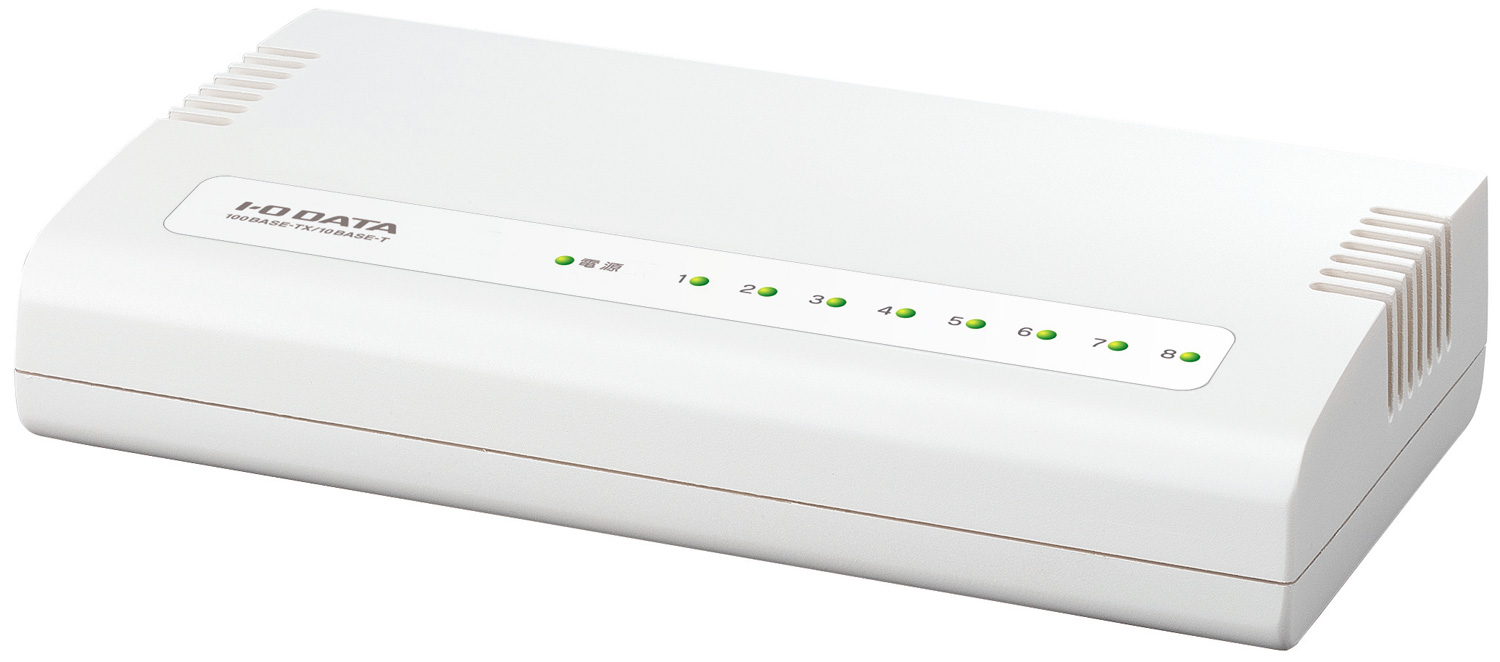

ETX-ESH08シリーズ

「ETX-ESH08シリーズ」は、省電力機能を搭載した100BASE-TX/10BASE-Te(※1)対応の8ポートスイッチングハブです。ポートの使用状況にあわせて電力を自動調節する省電力機能を搭載。昼夜でパソコン使用状況が大きく変わるオフィスや、時間帯によってはパソコンがほとんど使われることのない一般のご家庭などで、大幅に電力を節約することができます。
旧シリーズ(ETX-ESH8シリーズ)と比較して通信時の消費電力も33%カットしたエコノミー&エコロジーなスイッチングハブです。
※1 10BASE-Tとの通信が可能です。カテゴリー5以上のLANケーブルをご利用ください。

対応メモリー検索
PCメーカー
タイプ
発売年
機種・モデル名

(一部のみ入力も可能)

商品型番
  • ※「機種・モデル名」は PCの型番・モデル名は半角で入力してください。一部のみ入力も可能です。
  • ※商品ご購入前のお問い合わせについては「インフォメーション デスク」をご利用ください。

仕様

Ethernet 規格 IEEE802.3u(100BASE-TX)
IEEE802.3az(10BASE-Te)※1
※1 10BASE-Tとの通信が可能です。カテゴリー5以上のLANケーブルをご利用ください。
※ 全ポート「AutoMDI/MDI-X」、「オートネゴシエーション」対応
LANポート RJ-45×8
通信方式 CSMA/CD、全二重/半二重
伝送符号 100BASE-TX:4B/5B+MLT-3
10BASE-Te:マンチェスタ符号
スイッチ機能 スイッチ機能有り(全ポート)
スイッチング方式 ストア&フォワード
フロー制御 IEEE802.3x(Full-duplex 動作時)/BackPressure(Half-duplex 動作時)
MACアドレステーブル 2048エントリ(エージングタイム 300秒)
スイッチングファブリック 1.6Gbps
最大パケット転送レート 100BASE-TX:148,810pps
10BASE-Te:14,881pps
バッファ容量 96kbytes
表示LED 電源、LINK/ACT×8
省電力機能 IEEE802.3az Energy Efficient Ethernet(EEE)、リンクダウン検知
その他機能 EAPOL(IEEE802.1X)フレーム透過、BPDUフレーム透過
ケーブル仕様 カテゴリー5以上のUTPまたはSTPケーブル
外形寸法 150(W)×80(D)×30(H)mm
質量(本体のみ) 約140g
質量(梱包時) 約270g
電源 AC100V 50/60Hz
消費電力 2.0W
使用温度範囲 0~40℃
使用湿度範囲 10~85%(結露しないこと)
保証期間 1年保証
各種取得規格・法規制 VCCI クラス B、電気用品安全法(ACアダプター)
環境対応 RoHS指令準拠

省エネ法表示事項 ※1

型番 ETX-ESH08K、ETX-ESH08KB ETX-ESH08W、ETX-ESH08WB
区分名 D
エネルギー消費効率(W/Gbps) ※2 2.4
最大実行伝送速度(Gbps) ※3 0.8
測定時のポート速度とポート数 100Mbps:8ポート

※1 省エネ法(エネルギーの使用の合理化に関する法律)に基づく表示事項です。

※2 エネルギー消費効率とは、省エネ法で定める測定方法により測定された消費電力を、省エネ法で定める測定方法により測定された最大実効伝送速度で除したものです。

※3 最大実効伝送速度とは、省エネ法で定める測定方法により測定されたフレーム長が1518バイトの時における最大の実効伝送速度です。

外形寸法図(本体)

外形寸法図(本体)

添付品

主な添付品 ACアダプター/ゴム足(4個)/必ずお読みください
