100BASE-TX/10BASE-T対応 5ポート レイヤー2スイッチングハブETX2-SH5S-LA 仕様

仕様書印刷
画像

ETX2-SH5S-LA 製品 斜め

※商品写真はイメージです。実際の外観とは異なる場合があります。
ETX2-SH5S-LA 「ETX2-SH5S-LA」は、USBバスパワー給電に対応する小型スイッチングハブです。
100BASE-TX対応LANポートを5ポート搭載しながらも、USBポートからの給電で動作する低消費電力設計を実現。USBポートを持ったテレビから給電し、テレビまわりの配線をすっきりさせることができます。
厚さわずか13.6mm、約50gの小型でシックなブラックボディは、テレビまわりでの利用にも持ち運びにもオススメです。

Ethernet 100BASE-TX model 2 - Switching Hub 5 ports Small & Slim - Link AV

仕様

LANポート IEEE802.3u(100BASE-TX)
IEEE802.3(10BASE-T)
※全ポート「AutoMDI/MDI-X」 「オートネゴシエーション」対応
通信方式 CSMA/CD、全二重/半二重
伝送符号 100BASE-TX:4B/5B+MLT-3
10BASE-T:マンチェスタ符号
スイッチ機能 スイッチ機能あり(全ポート)
スイッチング方式 ストア&フォワード
フロー制御 IEEE802.3x(Full-duplex)/Back Pressure(Half-duplex)
MACアドレステーブル 1kエントリ(エージングタイム 300秒)
バッファ容量 48kbytes
表示LED PWR、Link/Act×5
コネクタ RJ-45×5ポート
その他機能 EAPOL(IEEE802.1X)フレーム透過、BPDVフレーム透過
ケーブル仕様 最長100m

100BASE-TX通信時
10BASE-T通信時

(カテゴリー5以上のUTPまたはSTPケーブル)
(カテゴリー3以上のUTPまたはSTPケーブル)
外形寸法 約80(W)×68(D)×13.6(H)mm(突起部除く)
質量(本体のみ) 約50g
質量(梱包時) 約100g
電源 添付USB給電ケーブルによりUSBバスパワーで動作。
本製品にACアダプターは添付されていません。
電源電圧定格 DC5V
消費電流 最大480mA
使用温度範囲 0~40℃
使用湿度範囲 10~85% (結露しないこと)
保証期間 1年保証
各種取得規格・法規制 VCCI Class B、RoHS指令準拠、電気用品安全法(PSE)※ACアダプター
その他 日本国外では使用できません。

省エネ法表示事項 ※1

型番 ETX2-SH5S-LA
区分名 D
エネルギー消費効率(W/Gbps)※2 6.1
最大実行伝送速度(Gbps)※3 0.5
測定時のポート速度とポート数 100Mbps:5ポート

※1 省エネ法(エネルギーの使用の合理化に関する法律)に基づく表示事項です。

※2 エネルギー消費効率とは、省エネ法で定める測定方法により測定された消費電力を、省エネ法で定める測定方法により測定された最大実効伝送速度で除したものです。

※3 最大実効伝送速度とは、省エネ法で定める測定方法により測定されたフレーム長が1518バイトの時における最大の実効伝送速度です。

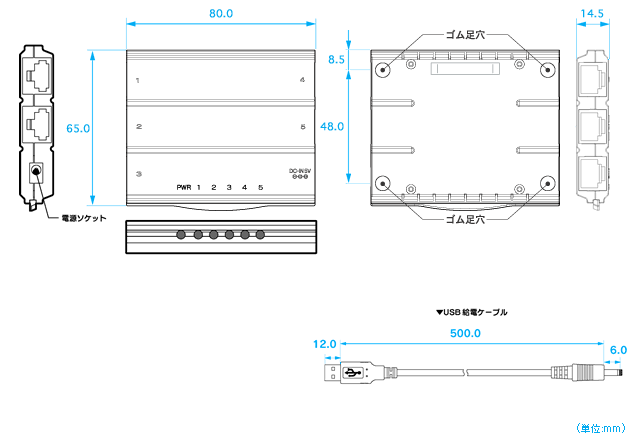

外形寸法図

外形寸法図

添付品

主な添付品 専用USB給電ケーブル/ゴム足/必ずお読みください
