D4入力対応&フルHDパネル搭載 24.1型ワイド液晶ディスプレイLCD-TV241XBR-2

仕様書印刷
LCD-TV241XBR-2 24.1型WUXGA表示に対応した大画面液晶ディスプレイ。
デジタルハイビジョン放送や、次世代ゲーム機の緻密な高画質映像など、あらゆる映像を高画質で映し出す確かな実力を搭載。著作権保護技術「HDCP」にも対応しており、対応PCがあればBlu-ray Disc/HD DVDの映像をハイクオリティで再生できます。
また、「Windows Vista® プレミアムロゴ」を取得し、Windows Vista® でも快適にお使いいただけます。
※ 別途デジタルチューナーへの接続が必要です。

対応機種

対応機種 DOS/Vマシン
NEC PC-9800シリーズ
Apple Macintoshシリーズ

対応OS

対応OS
(日本語版のみ)
OSには依存しない
※ ただし、解像度及び周波数が下記対応表範囲内に適用すること。

仕様

パネルタイプ 24.1型ワイド TFTカラー液晶
表示面積(H×V) 518.4×324.0mm
最大表示解像度 1920×1200
画素ピッチ(H×V) 0.270×0.270mm
表示色 1677万色
視野角度 上下: 178° 左右: 178°
最大輝度 500cd/m2
コントラスト 1000:1
応答速度 6ms(中間色) 16ms(黒→白+白→黒)
入力信号 受信
チャンネル
VHF:1~12ch、UHF:13~62ch、CATV:C13~C63ch
端子
  • アナログRGB D-Sub 15pin
  • デジタルHDCP対応DVI-D 24pin
  • TVアンテナ
  • Sビデオ ※ コンポジット入力と排他利用となります。
  • コンポジットビデオ(RCAタイプ)
  • D4入力系統(D4入力端子+音声ライン入力端子)
搭載端子  搭載端子画像
音声入出力 音声入力 ステレオミニジャック ø3.5
スピーカー 2.5W+2.5W(ステレオ)
ヘッドフォン ステレオミニジャック ø3.5
各種調整機能 自動調整、オーディオ調整(スピーカーオン・オフ、音声切換、高音、低音、左右バランス、操作音)、OSDロック、画面モード、ECOモード、輝度、コントラスト、色温度(sRGB 6500K 7200K 9300K ユーザー)、明るさ、色合い、色の濃さ、シャープネス、画面サイズ、画面微調整、水平位置、垂直位置、スムージング、メニュー表示位置調整、メニュー表示時間、メニュー透過、プライオリティ、画面表示、言語(日本語、英語)、リセット、チャンネル設定、ゴーストリデューサー、子画面設定(オン・オフ、入力切換、音声入換、画面入換、位置、サイズ)、画面静止、アスペクト比(ノーマル、ワイド、ズーム、スマートズーム、パノラマ)、消音、スリープ、ボーダー
定格電圧 AC 100V (電源内蔵)
消費電力 最大時 105W
ECOモード時
※弊社実測値
61W
サスペンド時 2W
パワーマネージメント VESA DPM互換
プラグ&プレイ VESA DDC2B
外形寸法
(W×D×H)
スタンドあり 566×228×418~488mm
スタンドなし 566×91×394mm
質量(台座含む) スタンドあり 10.8kg
スタンドなし 8.3kg
チルト角 上:30° 下:5°
スイベル角 左右:350°
筐体色 ブラック
VESAマウントインターフェイス規格(VESA FPMPMI, FDMI)対応 ○(100mmピッチ)
盗難防止用ホール
梱包状態の
質量 / 寸法
630×260×530mm/13.6kg
各種規格 VCCI Class B、国際エネルギースタープログラム、J-Mossグリーンマーク、RoHS指令準拠、PSE
高調波電流規格 JIS C 61000-3-2 適合品
グリーン購入法基準
使用温度範囲(℃) 5~35
使用湿度範囲(%) 20~80%(結露なきこと)
保証期間 3年間保証※LCDパネル及びバックライトは「1年間保証」となります。

※ TFTカラー液晶パネルは特性として表示面上に黒点(点灯しない点)や輝点(点灯したままの点)がある場合があります。これは故障あるいは不良ではありません。予めご了承ください。
※ 外観及び仕様は、改善のため予告なく変更することがあります。

解像度および周波数

  表示モード 水平周波数
(kHz)
垂直周波数
(Hz)
アナログ デジタル
NEC PC-9800
シリーズ
640×400 24.8

56.4

-
  Windows
搭載
パソコン
720×400 31.5 70.1
Power
Macintosh
シリーズ
640×480 31.5 59.9
37.9 72.8
37.5 75.0
800×600 35.2 56.3
37.9 60.3
46.9 75.0
48.1 72.2
1024×768 48.4 60.0
56.5 70.1
60.0 75.0
1280×1024 64.0 60.0 ※1
80.0 75.0 ※1
1440×900 55.5 59.9 ※2
55.9 59.9 ※2
1600×1200 75.0 60.0
1920×1200 74.0 60.0 ※2
  640×480 35.0 66.7 -
832×624 49.7 74.5 -
1024×768 60.2 74.9 -

●Xbox 360™ 対応信号タイミング※3
対応機種 表示モード 水平周波数
(kHz)
垂直周波数
(Hz)
アナログ デジタル
Xbox 360™ 640×480 31.5 59.9 -
848×480 31.0 60.0 -
1024×768 48.4 60.0 -
1280×720 45.0 59.9 -
1280×768 47.8 59.9 -
1280×1024 64.0 60.0 -
1360×768 47.7 60.0 -
1920×1080 66.6 59.9 -

※ PCからの信号は全てノンインタレースである必要があります。
※ Power Macintoshシリーズでご使用の場合は、別途市販のMacintosh用接続変換コネクターが必要になる場合があります。
※ 表示解像度、表示色数は接続するグラフィックボードによって異なります。
※ コンポジットシンクおよびシンクオングリーンには対応していません。
※ 1920×1200未満の解像度の場合は、「アスペクト比」が「ノーマル」に設定されていない場合は拡大表示されます。
※1:Mac OS 9.0.4及び9.2.1、DVI端子搭載のPower Mac G4シリーズでは、OSの制限によりご利用いただけません。
※2:Windows Me/98/98SE/95では、OSの制限によりご利用いただけません。Mac OS 9.0.4及び9.2.1、DVI端子搭載のPower Mac G4シリーズでは、OSの制限によりご利用いただけません。
※3:Xbox 360™ を、アナログRGB(ミニD-sub15ピン)接続にてご使用の場合は、別途市販の「Xbox 360™ VGA HD AVケーブル」が必要です。

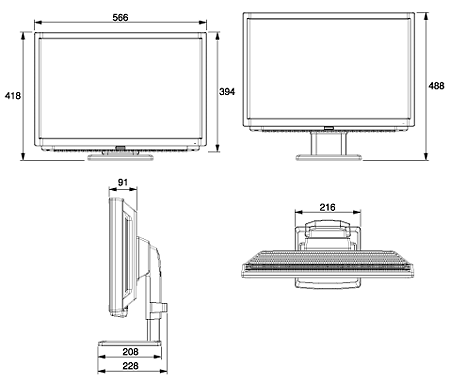

外形寸法図

画面サイズ

●D3/D4(1080i/720P)16:9映像

モード イメージ
ノーマル 16:9映像イメージ
ズーム
パノラマ
ワイド

●D1/D2(480i/480P)、TV映像
モード 解説 イメージ
ノーマル そのままのサイズで表示します。  ノーマル
ズーム 全体を拡大して表示します。  ズーム
パノラマ 自然に見えるように拡大表示します。拡大比率は、中央付近は小さく、左右周辺は大きくなります。  パノラマ
ワイド 左右を拡大して画面全体で表示します。  ワイド

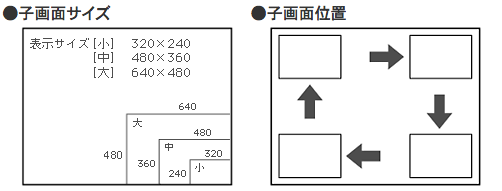

マルチ画面

マルチ画面

添付品

添付品 LCDシリーズサポートソフト(CD-ROM)、取扱説明書、アナログ接続ケーブル(1.5m)、デジタル接続ケーブル(2.0m)、オーディオケーブル(1.8m)、ACケーブル(1.8m)、リモコン、単3形電池(動作確認用)
