TVチューナー・D4入力搭載SXGA液晶ディスプレイLCD-TV5Cシリーズ

仕様書印刷
LCD-TV5Cシリーズ ※19型中間色

対応機種

対応機種 DOS/Vマシン
NEC PC-9800シリーズ
Apple Macintoshシリーズ

対応OS

対応OS
(日本語版のみ)
OSには依存しないため全て
ただし、解像度及び周波数が下記対応表範囲内に適用すること。

仕様

  LCD-TV195CBR LCD-TV175CBR
パネルタイプ 19型TFTカラー液晶  17型TFTカラー液晶
表示面積(mm×mm) 376.3×301.1 337.9×270.3
最大表示解像度 1280×1024
画素ピッチ(mm×mm) 0.294(H)×0.294(V) 0.264(H)×0.264(V)
表示色 1619万色 (擬似フルカラー)
視野角度 上下: 170°左右: 170° 上下: 160°左右: 170°
最大輝度 300cd/m2
コントラスト 700:1
応答速度 2ms(中間色)
6ms(黒→白+白→黒)
6ms
入力
信号
受信
チャンネル
VHF:1~12ch、UHF:13~62ch、CATV:C13~C63ch
端子 アナログRGB、デジタルHDCP対応DVI-D、TVアンテナ、D4映像、Sビデオ、コンポジットビデオ
音声
入出力
音声入力 ステレオミニジャック φ3.5
スピーカー 2.5W+2.5W(ステレオ)
フォン端子 ステレオミニジャック φ3.5
各種調整機能 自動調整、オーディオ調整、OSDロック、画面モード、 ECOモード、輝度、コントラスト、色温度(sRGB/6500K/7200K/9300K/ユーザー)、画面サイズ、画面微調整、水平位置、垂直位置、 スムージング、メニュー垂直位置、メニュー水平位置、メニュー表示時間、メニュー透過、画面表示、言語(日本語、英語)、リセット、チャンネル設定、ゴー ストリデューサー、子画面設定(オン・オフ、入力切替、音声入替、位置、サイズ)、画面静止、アスペクト比(固定、ズーム、フルスクリーン)、消音、ス リープ
定格電圧 AC 100V(電源内蔵) AC 100V(ACアダプタ)
消費
電力
最大時 63W 54W
ECOモード時
※ 弊社実測値
47W 42W
サスペンド時 1W
パワーマネージメント VESA DPMS互換
プラグ&プレイ VESA DDC2B 対応
外形寸法 430×249×433mm/430×138×387mm(スタンドなし) 388×199×391mm/388×97×358mm(スタンドなし)
質量 7.8kg/6.7kg(スタンドなし) 5.5kg/4.8kg(スタンドなし)
チルト角 上: 20° 下:5°
VESAマウントインターフェイス規格(VESA FPMPMI)対応 ○(100mmピッチ) ○(75mmピッチ)
盗難防止用ホール
梱包状態の寸法 / 質量 542×233×529mm / 10.2kg 470×220×530mm / 8.0kg
各種規格 VCCI Class B、国際エネルギースタープログラム、J-Mossグリーンマーク
グリーン購入法基準 適合
使用温度範囲(℃) 5~35
使用湿度範囲(%) 20~80(結露なきこと)
保証期間 3年間保証 ※ LCDパネル及びバックライトは「1年間保証」となります。

※ TFTカラー液晶パネルは特性として表示面上に黒点(点灯しない点)や輝点(点灯したままの点)がある場合があります。これは故障あるいは不良ではありません。予めご了承ください。
※ 外観及び仕様は、改善のため予告なく変更することがあります。

解像度および周波数

対応パソコン
表示モード
水平周波数
(kHz)
垂直周波数
(Hz)
アナログ デジタル
PC-9800シリーズ
640×400
24.8
56.4

  Windows
搭載
パソコン
720×400
31.5
70.1
Power
Macintosh
シリーズ
640×480
31.5
59.9
37.9
72.8
37.5
75.0
800×600
35.2
56.3
37.9
60.3
46.9
75.0
48.1
72.2
1024×768
48.4
60.0
56.5
70.1
60.0
75.0
1280×1024
64.0
60.0
○※1
80.0
75.0
○※1

640×480
35.0
66.7

832×624
49.7
74.5

1024×768
60.2
74.9

※ PCからの信号は全てノンインタレースであること。
※ Power Macintoshシリーズでご使用の場合は、別途市販のMacintosh用接続変換コネクタが必要になる場合があります。
※ 表示解像度、表示色数は接続するグラフィックボードによって異なります。
※ 1280×1024未満の解像度の場合は、拡大表示します。
※ コンポジットシンク及びシンクオングリーンには対応していません。
※1 Mac OS 9.0.4及び9.2.1、DVI端子搭載のPower Mac G4シリーズでは、OSの制限によりご利用いただけません。

外形寸法図

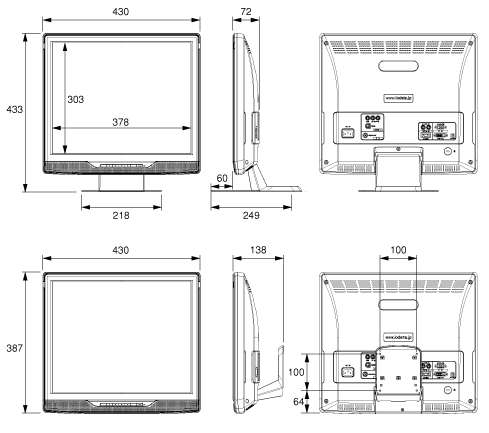

【LCD-TV195CBR】

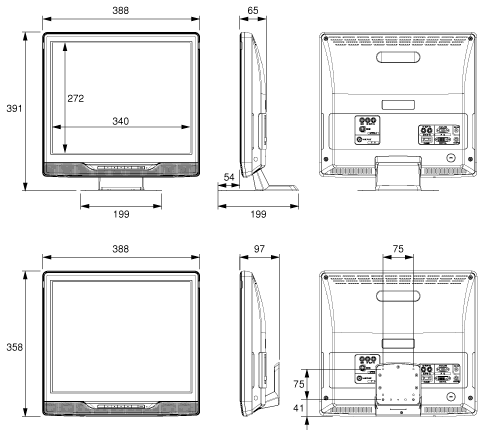

【LCD-TV175CBR】

添付品

主な添付品 LCDシリーズサポートソフト(CD-ROM)、取扱説明書、アナログ接続ケーブル(1.5m)、デジタル接続ケーブル(2.0m)、オーディオケーブル(1.8m)、ACケーブル(1.8m)、ACアダプタ ※TV175CBRのみ、リモコン、単3形電池(動作確認用)
