15型XGAディスプレイLCD-A154GW/TM 仕様

仕様書印刷
LCD-A154GW/TM

オフィスや教育現場での「オンサイト保守」ニーズの高まりに応え、当社液晶ディスプレイ「LCD-A154GW/TM」は、国内で実績あるNECフィールディングのサービスに対応。
NEC製パソコン本体と、サポートパックとセットでのご購入により最長で5年間のオンサイト保守を受けることが可能となりました。

NECフィールディング保守サービスパックについてはこちらをご覧下さい。

※対応OSや仕様、動作環境等は予告なく変更する場合があります。
※OSメーカーのサポートが終了したOSについては、動作保証やサポートができない場合があります。

対応機種

対応機種 DOS/Vマシン
NEC PC-9800シリーズ
Apple Macintoshシリーズ

対応OS

対応OS
(日本語版のみ)
OSには依存しない
※ただし、解像度及び周波数が下記対応表範囲内に適用すること。

仕様

パネルタイプ 15型TFTカラー液晶
表示面積(mm×mm) 304.1×228.1
最大表示解像度 1024×768
画素ピッチ(mm×mm) 0.297(H)×0.297(V)
表示色 1619万色(疑似フルカラー)
視野角度 上下: 100°左右: 120°
最大輝度 250cd/m2
コントラスト 400:1
応答速度 16ms
映像入力 アナログRGB D-sub15pin(セパレート同期信号)
音声入出力 音声入力 ステレオミニジャック φ3.5
スピーカー 1W+1W(ステレオ)
フォン端子 ステレオミニジャック φ3.5
各種調整機能 OSDロック、自動調整、画面モード、輝度、コントラスト、画面サイズ、画面微調整、水平位置、垂直位置、色温度(sRGB、6500K、7200K、9300K)、ECOモード、言語、スムージング調整、OSD水平位置、OSD垂直位置、OSD透過、OSD表示時間、音量、リセット
定格電圧 AC 100V(電源内蔵)
消費電力 最大時 30W
ECOモード時
※弊社実測値
20W
サスペンド時 1W
パワーマネージメント VESA DPMS互換
プラグ&プレイ VESA DDC2B 対応
外形寸法
()はスタンドなしの場合
339×178×340mm (339×64×292mm)
質量
()はスタンドなしの場合
3.1kg (2.9kg)
チルト角 上: 20° 下:5°
VESAマウントインターフェイス
規格(VESA FPMPMI)対応
○(75mmピッチ) 取付位置の詳細は、外形寸法図をご覧下さい。
盗難防止用ホール
梱包状態の
質量 / 寸法 (W×D×H)
4.6kg / 425×182×410mm
使用温度範囲(℃) 0~40
使用湿度範囲(%) 20~80(結露なきこと)
各種規格 国際エネルギースタープログラム、VCCI
グリーン購入法基準 適合
保証期間
(サポートパック未購入時)
3年間保証
※LCDパネル及びバックライトは「1年間保証」となります。

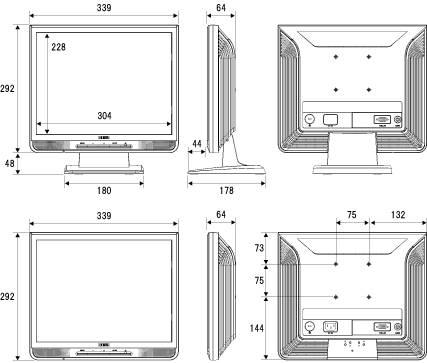

外形寸法図
(単位:mm)



輸出管理規定 本製品は「外国為替及び外国貿易法」の規定により戦略物資等輸出規制製品に該当する場合があります。国外に持ち出す際には、日本国政府の輸出許可申請などの手続きが必要になる場合があります。

注) TFTカラー液晶パネルは特性として表示面上に黒点(点灯しない点)や輝点(点灯したままの点)がある場合があります。これは故障あるいは不良ではありません。予めご了承ください。
※ 外観及び仕様は、改善のため予告なく変更することがあります。

解像度および周波数

  表示モード 水平周波数
(kHz)
垂直周波数
(kHz)
アナログ
PC-9800シリーズ 640×400 24.8 56.4
  Windows 720×400 31.5 70.1
Power Macintosh
シリーズ
640×480 31.5 59.9
37.9 72.8
37.5 75.0
800×600 35.2 56.3
37.9 60.3
46.9 75.0
48.1 72.2
1024×768 48.4 60.0
56.5 70.1
58.0 71.9
60.0 75.0
  640×480 35.0 66.7
832×624 49.7 74.5
1024×768 60.2 74.9

※ PCからの信号は全てノンインタレースであること。
※ Power Macintoshシリーズでご使用の場合は、別途市販のMacintosh用接続変換コネクタが必要になる場合があります。
※ コンポジットシンク及びシンクオングリーンには対応していません。
※ 表示解像度、表示色数は接続するグラフィックボードによって異なります。

添付品

添付品 アナログ接続ケーブル(1.5m)、オーディオケーブル(1.8m)、ACケーブル(1.8m)、LCDシリーズサポートソフト(CD-ROM)、取扱説明書
