XGA対応15型スピーカー内蔵アナログ液晶ディスプレイLCD-A154VH 仕様

仕様書印刷
LCD-A154VH

電源、スピーカー内蔵、奥行き185mm、重さ2.9kgのスリムデザイン採用により省スペース化を実現。
さらに最大消費電力も27Wに押さえた省エネルギー設計で、より快適な環境の実現をサポートします。

対応機種

対応機種 DOS/Vマシン
NEC PC-9800シリーズ
Apple Macintoshシリーズ

対応OS

対応OS OSには依存しない
※ただし、解像度及び周波数が下記対応表範囲内に適用すること。

仕様

パネルタイプ 15型TFTカラー液晶
表示面積(mm×mm) 304.1×228.1
最大表示解像度 1024×768
画素ピッチ(mm×mm) 0.297(H)×0.297(V)
表示色 1619万色(疑似フルカラー)
視野角度 上下: 100° 左右: 120°
最大輝度 250cd/m2
コントラスト 450:1
応答速度 16ms
映像入力 アナログRGB D-sub15pin(セパレート同期信号)
音声入出力 音声入力 ステレオミニジャック φ3.5
スピーカー 1W+1W(ステレオ)
ヘッドホン ステレオミニジャック φ3.5
各種調整機能 自動調整、スピーカ調整、OSDロック、画面モード、ECOモード、輝度、コントラスト、色温度(SRGB 6500K 7200K 9300K ユーザー)、画面サイズ、画面微調整、水平位置、垂直位置、スムージング、メニュー垂直位置、メニュー水平位置、メニュー表示時間、メニュー透過、画面表示、言語(日本語、英語、中文)、リセット
定格電圧 AC 100V(電源内蔵)
消費電力 最大時 27W
ECOモード時
※弊社実測値
17W
待機時 1W
パワーマネージメント VESA DPMS互換
プラグ&プレイ VESA DDC2B 対応
外形寸法 349×185×353mm/349×54×290mm (スタンドなし)
質量 2.9 kg/2.5 kg (スタンドなし)
チルト角 上: 20° 下:5°
VESAマウントインターフェイス
規格(VESA FPMPMI)対応
○(75mmピッチ)
盗難防止用ホール
梱包状態の
質量 / 寸法 (W×D×H)
4.0kg / 400×125×400mm
使用温度範囲(℃) 0~40
使用湿度範囲(%) 20~80(結露なきこと)
各種規格 VCCI Class B, 国際エネルギースタープログラム, CE、RoHS指令準拠,J-Mossグリーンマーク
グリーン購入法基準 適合
保証期間
(サポートパック未購入時)
3年間保証※LCDパネル及びバックライトは「1年間保証」となります。

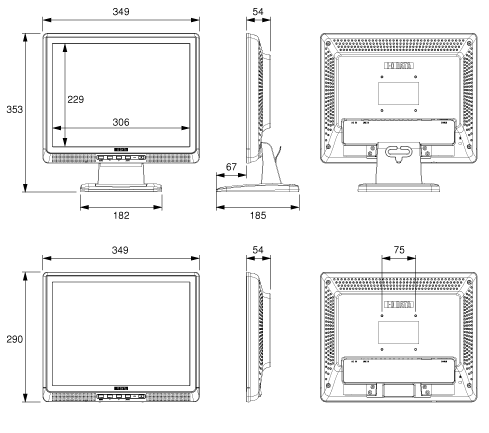

外形寸法図
(単位:mm)



注) TFTカラー液晶パネルは特性として表示面上に黒点(点灯しない点)や輝点(点灯したままの点)がある場合があります。これは故障あるいは不良ではありません。予めご了承ください。
※ 外観及び仕様は、改善のため予告なく変更することがあります。

解像度および周波数

  表示モード 水平周波数
(kHz)
垂直周波数
(kHz)
アナログ
PC-9800シリーズ 640×400 24.8 56.4
  Windows 720×400 31.5 70.1
Power Macintosh
シリーズ
640×480 31.5 59.9
37.9 72.8
37.5 75.0
800×600 35.2 56.3
37.9 60.3
46.9 75.0
48.1 72.2
1024×768 48.4 60.0
56.5 70.1
60.0 75.0
  640×480 35.0 66.7
832×624 49.7 74.5
1024×768 60.2 74.9

※ PCからの信号は全てノンインタレースであること。
※ Power Macintoshシリーズでご使用の場合は、別途市販のMacintosh用接続変換コネクタが必要になる場合があります。
※ コンポジットシンク及びシンクオングリーンには対応していません。
※ 表示解像度、表示色数は接続するグラフィックボードによって異なります。
※ 1280×1024未満の解像度の場合は、拡大表示します。

添付品

添付品 アナログ接続ケーブル(1.5m)、オーディオケーブル(1.8m)、ACケーブル(1.8m)、LCDシリーズサポートソフト(CD-ROM)、取扱説明書
