SXGA対応17型スピーカー内蔵アナログ液晶ディスプレイLCD-A171VSシリーズ

仕様書印刷
LCD-A171VSシリーズ LCD-A171VSシリーズは最大解像度 SXGA(1280×1024)の17型スピーカー内蔵アナログ液晶ディスプレイです。液晶画面左右のフレーム幅が18mmと細く、直線的ですっきりとし たデザインです。ホワイト・ブラック・シルバーの3色からお好みのボディカラーをお選びいただけます。

対応機種

対応機種 DOS/Vマシン
NEC PC-9821シリーズ
Apple Macintoshシリーズ
パソコンの機種名から対応製品を調べることができます。

対応OS

対応OS
(日本語版のみ)
OSには依存しないため全て(本体未対応OSは除く)
対応OS備考 OSに依存しません。

仕様

パネルタイプ TFT 17型
表示面積(mm×mm) 337.9×270.3
最大表示解像度 1280×1024
画素ピッチ(mm×mm) 0.264(H)×0.264(V)
表示色 1619万色(ディザリングを使用)
視野角度 上: 70°下: 70°右: 80°左: 80°
最大輝度 250cd/m2
コントラスト 350:1
応答速度 25ms
水平走査周波数(kHz) 31.5~80.0
垂直走査周波数(Hz) 56.3~75.0
入力信号 アナログRGB
同期信号 セパレート同期信号
音声入出力 音声入力 ステレオミニジャック φ3.5
スピーカー 1W+1W(ステレオ)
フォン端子 ステレオミニジャック φ3.5
各種調整機能 コントラスト、輝度、色調整、垂直位置、水平位置、水平サイズ、フェーズ調整、ECOモード、スムージング、OSD言語、OSD位置、OSD表示時間、OSD透過、音量リセット
定格電圧 DC 12V
消費電力 最大時 43W
ECOモード時
※弊社実測値
32W
サスペンド時 2W
パワーマネージメント VESA DPMS互換
プラグ&プレイ VESA DDC1/2B
外形寸法
(W×H×D)
スタンドあり 375(W)×389(H)×177(D)mm
スタンドなし 375(W)×326(H)×49(D)mm
質量 スタンドあり 5.0 kg
スタンドなし 3.9 kg
チルト角 上: 20° 下:5°
スイベル角 -
筐体色 ホワイト・ブラック・シルバー
VESAマウントインターフェイス規格(VESA FPMPMI)対応 ○(100mmピッチ)
盗難防止用ホール ○
梱包状態の質量 / 寸法
(W×H×D)
6.5kg / 460(W)×465(H)×195(D)mm
各種規格 VCCI-B, 国際エネルギースタープログラム, FCC, UL, CSA, TUV-GS, TUV-Ergonomie, TUV-MPR II, CE Mark, CCC, TCO'99(ホワイトのみ), TCO'95(ブラック・シルバーのみ)
反射低減処理 アンチグレア
入力端子 D-sub15pin×1
ケーブル長(長さ) アナログ接続ケーブル:1.5m、オーディオケーブル 1.8m、電源ケーブル:1.8m
インピーダンス 75Ω
電源周波数 50/60Hz
電源 添付ACアダプタより電源供給
グリーン購入法基準 適合
使用温度範囲(℃) 0~40
使用湿度範囲(%) 20~80(結露なきこと)
保証期間 3年間保証※LCDパネル及びバックライトは「1年間保証」となります。
各種取得規格
(UL、VCCI、FCCなど)
VCCI、UL、CSA、FCC、CCC、TUV、CE、TCO、ENERGY Star
輸出管理規定 本製品は「外国為替及び外国貿易法」の規定により戦略物資等輸出規制製品に該当する場合があります。
国外に持ち出す際には、日本国政府の輸出許可申請などの手続きが必要になる場合があります。

※ TFTカラー液晶パネルは特性として表示面上に黒点(点灯しない点)や輝点(点灯したままの点)がある場合があります。これは故障あるいは不良ではありません。予めご了承ください。
※ 外観及び仕様は、改善のため予告なく変更することがあります。

解像度および周波数

対応パソコン
表示モード
水平周波数(kHz)
垂直周波数(Hz)

Windows
720×400
31.5
70.1
Power
Macintosh
シリーズ
640×350
31.5
70.1
640×480
31.5
59.9
37.9
72.8
37.5
75.0
800×600
35.1
56.3
37.9
60.3
46.9
75.0
48.1
72.2
1024×768
48.4
60.0
56.5
70.1
60.0
75.0
1152×864
67.5
75.0
1280×1024
64.0
60.0
80.0
75.0

640×480
35.0
66.7
832×624
49.7
74.5
※ PCからの信号は全てノンインタレースであること。
※ Power Macintoshシリーズでご使用の場合は、別途市販のMacintosh用接続変換コネクタが必要になる場合があります。
※ 1280×1024未満の解像度の場合は、拡大表示します。
※ コンポジットシンク及びシンクオングリーンには対応していません。

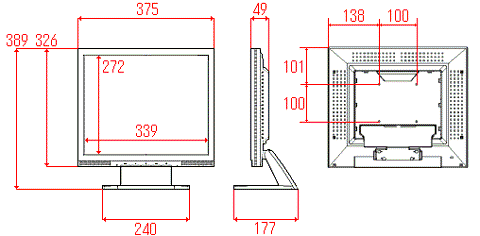

外形寸法図

添付品

添付ケーブル アナログ接続ケーブル、オーディオケーブル
添付品 ACアダプタ(アイボリー/シルバーモデルは白色、ブラックモデルは黒色)、LCD V シリーズサポートソフトCD
