SXGA対応17型スピーカー内蔵アナログ液晶ディスプレイLCD-A174VH　仕様

仕様書印刷
LCD-A174VH

あらゆる用途に活躍する省エネ＆スリム液晶。
「ECOモード」でわずか24Wの低消費電力を実現し、CRT19型相当の広い画面と精細なSXGA表示に対応。

※対応OSや仕様、動作環境等は予告なく変更する場合があります。
※OSメーカーのサポートが終了したOSについては、動作保証やサポートができない場合があります。

対応機種

対応機種 DOS/Vマシン
NEC PC-9800シリーズ
Apple Macintoshシリーズ

仕様

パネルタイプ 17型TFTカラー液晶　
表示面積(mm×mm) 337.9×270.3
最大表示解像度 1280×1024
画素ピッチ(mm×mm) 0.264(H)×0.264(V)
表示色 1619万色（疑似フルカラー）
視野角度 上下: 150° 左右: 160°
最大輝度 300cd/m2
コントラスト 500:1
応答速度 12ms
映像入力 アナログRGB D-sub15pin（セパレート同期信号）
音声入出力 音声入力 ステレオミニジャック　φ3.5
スピーカー 1W+1W(ステレオ)
ヘッドホン ステレオミニジャック　φ3.5
各種調整機能 自動調整、スピーカ調整、OSDロック、画面モード、ECOモード、輝度、コントラスト、色温度(SRGB 6500K 7200K 9300K ユーザー)、画面サイズ、画面微調整、水平位置、垂直位置、スムージング、メニュー垂直位置、メニュー水平位置、メニュー表示時間、メニュー透過、画面表示、言語(日本語、英語、中文)、リセット
定格電圧 AC 100V（電源内蔵）
消費電力 最大時 35W
ECOモード時
※弊社実測値		 24W
待機時 1W
パワーマネージメント VESA DPMS互換
プラグ＆プレイ VESA　DDC2B 対応
外形寸法 380×185×390mm／380×58×331mm (スタンドなし)
質量 4.0 kg／3.6 kg (スタンドなし)
チルト角 上: 20°　下:5°
VESAマウントインターフェイス
規格(VESA FPMPMI, FDMI)対応		 ○(100mmピッチ)
盗難防止用ホール ○
梱包状態の
質量 / 寸法 (W×D×H)		 5.3kg　/　435×134×456mm
使用温度範囲(℃） 0～40
使用湿度範囲(％) 20～80(結露なきこと)
各種規格 VCCI Class B, 国際エネルギースタープログラム, CE,RoHS指令準拠,J-Mossグリーンマーク
グリーン購入法基準 適合
保証期間
（サポートパック未購入時）		 3年間保証※LCDパネル及びバックライトは「1年間保証」となります。

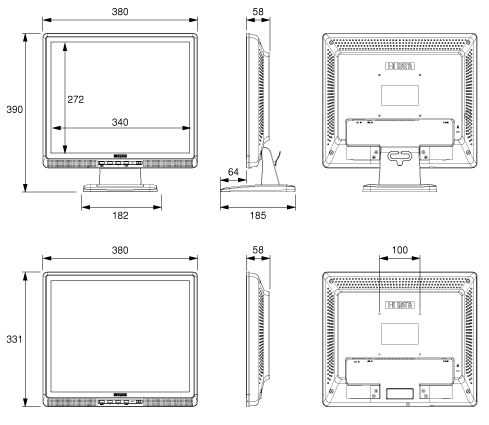

外形寸法図
(単位：mm)



注） TFTカラー液晶パネルは特性として表示面上に黒点(点灯しない点)や輝点(点灯したままの点)がある場合があります。これは故障あるいは不良ではありません。予めご了承ください。
※ 外観及び仕様は、改善のため予告なく変更することがあります。

解像度および周波数

  表示モード 水平周波数
(kHz)		 垂直周波数
(kHz)		 アナログ
PC-9800シリーズ 640×400 24.8 56.4 ○
  Windows 720×400 31.5 70.1 ○
Power Macintosh
シリーズ		 640×480 31.5 59.9 ○
37.9 72.8 ○
37.5 75.0 ○
800×600 35.2 56.3 ○
37.9 60.3 ○
48.1 72.2 ○
46.9 75.0 ○
1024×768 48.4 60.0 ○
56.5 70.1 ○
60.0 75.0 ○
1280×1024 64.0 60.0 ○
80.0 75.0 ○
  640×480 35.0 66.7 ○
832×624 49.7 74.5 ○
1024×768 60.2 74.9 ○

※ PCからの信号は全てノンインタレースであること。
※ Power Macintoshシリーズでご使用の場合は、別途市販のMacintosh用接続変換コネクタが必要になる場合があります。
※ コンポジットシンク及びシンクオングリーンには対応していません。
※ 表示解像度、表示色数は接続するグラフィックボードによって異なります。
※ 1280×1024未満の解像度の場合は、拡大表示します。

添付品

添付品 アナログ接続ケーブル（1.5m）、オーディオケーブル（1.8m）、ACケーブル（1.8m）、LCDシリーズサポートソフト(CD-ROM)、取扱説明書
