UXGA対応 15型アナログ&デジタル液晶ディスプレイLCD-AD152U

仕様書印刷
LCD-AD152U 「LCD-AD152U」は、一般的な15型液晶ディスプレイの約2.5倍に相当する、UXGA(1600×1200ドット)対応パネルを採用した高精細液晶ディスプレイです。多くの情報を一度に表示できるので、オフィスユースはもちろん、設計・デザインなどの用途にも最適なモデルです。また、上下170度左右170度の広視野角に加え、重さ2.6kgの超軽量化を実現。より快適なオフィス環境をサポートします。

※対応OSや仕様、動作環境等は予告なく変更する場合があります。
※OSメーカーのサポートが終了したOSについては、動作保証やサポートができない場合があります。

対応機種

対応機種 DOS/Vマシン
NEC PC-9800シリーズ
Apple Macintoshシリーズ
対応製品検索エンジンPIO パソコンの機種名から対応製品を調べることができます。

対応OS

対応OS
(日本語版のみ)
OSには依存しない
※ただし、解像度及び周波数が下記対応表範囲内に適用すること。

仕様

パネルタイプ 15型TFTカラー液晶
表示面積(mm×mm) 304.8×228.6
最大表示解像度 1600×1200
画素ピッチ(mm×mm) 0.1905(H)×0.1905(V)
表示色 1619万色(擬似フルカラー)
視野角度 上下: 170° 左右: 170°
最大輝度 180cd/m2
コントラスト 350:1
応答速度 60ms
映像入力 デジタルDVI-I 29pin、アナログRGB D-sub15pin(セパレート同期信号)
音声入出力 音声入力 -
スピーカー -
ヘッドホン -
各種調整機能 入力切替、DVI入力設定、コントラスト、輝度、水平サイズ、フェーズ調整、水平位置、垂直位置、色温度、OSD言語、スムージング調整、拡大OS位置、OSD透過、OSD表示時間設定、DOSモード、リセット
定格電圧 AC 100V (ACアダプターより電源供給)
消費電力 最大時 28W
ECOモード時
※弊社実測値
-
サスペンド時 3W
パワーマネージメント VESA DPMS互換
プラグ&プレイ VESA DDC2B
外形寸法
(W×D×H)
スタンドあり 338×152×322mm
スタンド
折りたたみ時
338×71.4×337mm
質量 2.6 kg
チルト角 上: 30°
筐体色 ホワイト
VESAマウントインターフェイス規格(VESA FPMPMI)対応 ○(75mmピッチ)
盗難防止用ホール
梱包状態の寸法 (W×D×H) 429×144×420mm
各種規格 VCCI Class B, 国際エネルギースタープログラム
グリーン購入法基準 適合
使用温度範囲(℃) 0~40
使用湿度範囲(%) 20~80(結露なきこと)
保証期間 3年間保証※LCDパネル及びバックライトは「1年間保証」となります。
輸出管理規定 本製品は「外国為替及び外国貿易法」の規定により戦略物資等輸出規制製品に該当する場合があります。
国外に持ち出す際には、日本国政府の輸出許可申請などの手続きが必要になる場合があります。

注)TFTカラー液晶パネルは特性として表示面上に黒点(点灯しない点)や輝点(点灯したままの点)がある場合があります。これは故障あるいは不良ではありません。予めご了承ください。
※ 外観及び仕様は、改善のため予告なく変更することがあります。

解像度および周波数

  表示モード 水平周波数(kHz) 垂直周波数(Hz) アナログ デジタル
  Windows
搭載
パソコン
720×400※1 31.5 70.1
640×350 31.5 70.0
640×400 24.8 56.4 -
Power
Macintosh
シリーズ
640×480 31.5 59.9
37.9 72.8
37.5 75.0
800×600 35.2 56.3
37.9 60.3
48.1 72.2
46.9 75.0
1024×768 48.4 60.0
56.5 70.1
58.0 71.9
60.0 75.0
1280×1024 64.0 60.0 ※2
80.0 75.0 ※2
1600×1200 75.0 60.0 ※2
  640×480 35.0 66.7 -
832×624 49.7 74.5 -
1024×768 60.2 74.9 -
1152×870 68.7 75.0 -
※ パソコンからの信号は全てノンインタレースである必要があります。
※ Power Macintoshシリーズでご使用の場合は、別途市販のMacintosh用接続変換コネクタが必要になる場合があります。
※ 表示解像度、表示色数は接続するグラフィックボードによって異なります。
※ コンポジットシンク及びシンクオングリーンには対応していません。
※ 1600×1200 未満の解像度の場合は、拡大表示します。
※1 NEC PC-9800シリーズのアナログ入力でご使用の場合、US-DOS(720×400)とPC-9800(640×400)の2つの表示モードで周波数がほぼ同じであるため、正常に表示できないことがあります。この場合、DOSモードの設定を[PC-9800]にすると、正常に表示できます。
※2 OSの制限により、Mac OS 9.0.4およびMac OS 9.2.1搭載のPowerMacG4シリーズのDVI搭載モデルではご利用いただけません。

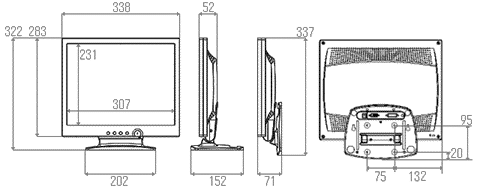

外形寸法図

外形寸法図

添付品

添付品 アナログ接続ケーブル(1.5m)、デジタルDVI-D接続ケーブル(2.0m)、ACケーブル(1.8m)、ACアダプタ、LCDシリーズサポートソフト(CD-ROM)、取扱説明書
