抵抗膜方式タッチパネル付17型液晶ディスプレイLCD-AD171F-T

仕様書印刷
LCD-AD171F-T 液晶ディスプレイ「LCD-AD171F-T」はタッチパネル機能に対応。直接指先で画面に触れるだけでパソコンの操作が行えます。オフィスはもちろん、公共の場などの様々な環境で使用できます。タッチ操作は手袋をしていても可能。異物による誤作動が少ない抵抗膜方式パネル採用なので作業環境などの使用にも最適です。

※対応OSや仕様、動作環境等は予告なく変更する場合があります。
※OSメーカーのサポートが終了したOSについては、動作保証やサポートができない場合があります。

対応機種

対応機種 DOS/Vマシン
対応製品検索エンジンPIO パソコンの機種名から対応製品を調べることができます。

対応OS

対応OS
(日本語版のみ)
タッチパネル Windows XP/Windows 2000/Windows Me/Windows 98 Second Edition/Windows NT 4.0
OSには依存しない<br />※ただし、解像度及び周波数が下記対応表範囲内に適用すること。

仕様

タッチパネル 入力方式 抵抗膜方式
通信方式 RS-232C(D-sub9ピン)
透過率 80%(Typ)
応答速度 10ms~155ms(初期値25ms)
タッチ耐久性 1000万回
パネルタイプ TFT 17型
表示面積(mm×mm) 337.9×270.3
最大表示解像度 1280×1024
画素ピッチ(mm×mm) 0.264(H)×0.264(V)
表示色 1619万色(擬似フルカラー)
視野角度 上下: 160° 左右: 160°
最大輝度 190cd/m2※タッチパネル装着時(取り外し不可)
コントラスト 450:1
応答速度 16ms
映像入力 アナログRGB D-sub15pin(セパレート同期信号)、デジタルDVI-D
音声入出力 音声入力 ステレオミニジャック Φ3.5
スピーカー 1.5W+1.5W(ステレオ)
ヘッドホン -
各種調整機能 自動調整、コントラスト、輝度、水平位置、垂直位置、周波数、位相、モード表示、オフタイム、言語、シャープ、リセット、音量、ミュート、入力選択、カラー設定
定格電圧 AC 100V (ACアダプターより電源供給)
消費電力 最大時 46W
待機時 3W
パワーマネージメント VESA DPMS互換
プラグ&プレイ VESA DDC2B
外形寸法
(W×D×H)
スタンドあり 384(W)×222(D)×421(H)mm
スタンドなし 384(W)×51(D)×349(H)mm
質量 スタンドあり 6.9 kg
スタンドなし 4.5 kg
チルト角 上: 20° 下:5°
筐体色 ホワイト
VESAマウントインターフェイス規格(VESA FPMPMI)対応 ○(100mmピッチ)
盗難防止用ホール
梱包状態の寸法 (W×D×H) 9.8kg / 492(W)×292(D)×508(H)mm
各種規格 VCCI Class B, 国際エネルギースタープログラム
グリーン購入法基準 適合
使用温度範囲(℃) 動作時:5℃~+35℃
収納時:-20℃~+60℃
使用湿度範囲(%) 20~80(結露なきこと)
保証期間 3年間保証※LCDパネル及びバックライトは「1年間保証」となります。
輸出管理規定 本製品は「外国為替及び外国貿易法」の規定により戦略物資等輸出規制製品に該当する場合があります。
国外に持ち出す際には、日本国政府の輸出許可申請などの手続きが必要になる場合があります。

注)TFTカラー液晶パネルは特性として表示面上に黒点(点灯しない点)や輝点(点灯したままの点)がある場合があります。これは故障あるいは不良ではありません。予めご了承ください。
※ 外観及び仕様は、改善のため予告なく変更することがあります。

解像度および周波数

  表示モード 水平周波数(kHz) 垂直周波数(Hz) アナログ デジタル
Windows
搭載
パソコン
720×400 31.5※1 70.1
640×350 31.5 70.0
640×480 31.5 70.0
37.9 72.8
37.5 75.0
800×600 35.2 56.3
37.9 60.3
48.1 72.2
46.9 75.0
1024×768 48.4 60.0
56.5 70.1
58.0 71.9
60.0 75.0
1280×1024 64.0 60.0
80.0 75.0 -
※ PCからの信号は全てノンインタレースであること。
※ 表示解像度、表示色数は接続するグラフィックボードによって異なります。
※ コンポジットシンク及びシンクオングリーンには対応していません。
※ 1280×1024 未満の解像度の場合は、拡大表示します。
※1 表示モード720×400と640×400の周波数はほぼ同じであるため、640×400モード設定時でもOSDメニュー画面では「720×400」と表示される場合があります。

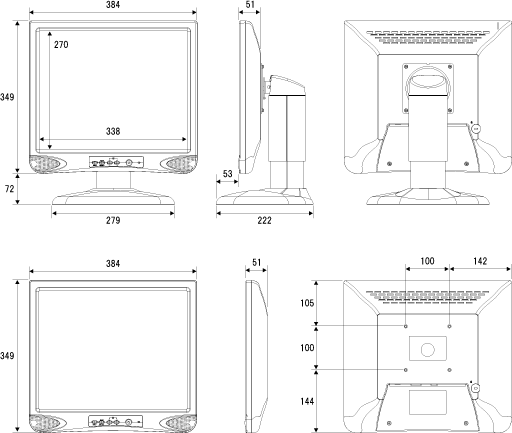

外形寸法図

外形寸法図

添付品

添付品 アナログ接続ケーブル(1.8m)、デジタルDVI-Dケーブル(1.8m)、オーディオケーブル(1.8m)、シリアルケーブル(1.8m)、電源ケーブル(1.8m)、ACアダプタ、LCDシリーズサポートソフト(CD-ROM)、取扱説明書
