「低消費電力パネル」採用、新エコ機能搭載の省電力モデルLCD-AD197GEシリーズ 仕様

仕様書印刷
画像

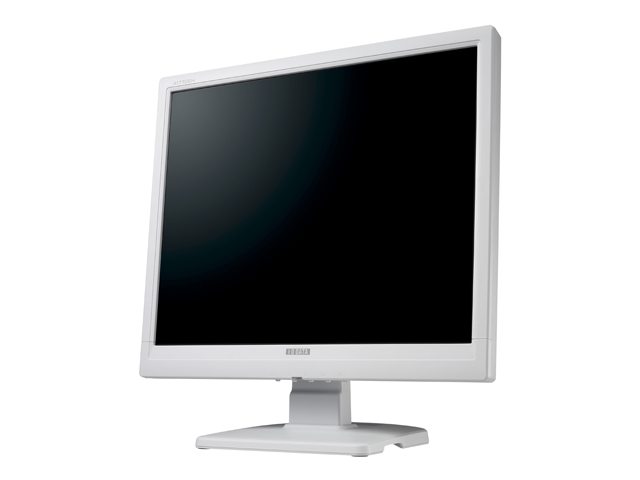

LCD-AD197GEW(ホワイト) 斜め

※商品写真はイメージです。実際の外観とは異なる場合があります。
LCD-AD197GEシリーズ 「低消費電力パネル」を採用し、大幅な消費電力の低減を実現しました。さらに、輝度を消費電力削減量から設定できる「ECOステップ」機能を搭載し、具体的な削減数値を把握できるようになりました。

LCD - Analog Digital 19 inch model 7 type GE White / Black

対応機種

対応機種 DOS/Vマシン
NEC PC-9800シリーズ
Apple Macintoshシリーズ
※注)   TFTカラー液晶パネルは特性として表示面上に黒点(点灯しない点)や輝点(点灯したままの点)がある場合があります。これは故障あるいは不良ではありません。予めご了承ください。
  外観および仕様は、改善のため予告なく変更することがあります。

対応OS

対応OS
(日本語版のみ)
OSには依存しない
※ただし、解像度及び周波数が下記対応表範囲内に適用すること。

仕様

パネルタイプ 19型TFTカラー液晶
表示面積(H)×(V) 376.3×301.1mm
最大表示解像度 1280×1024
画素ピッチ(H)×(V) 0.294×0.294mm
表示色 1677万色
視野角度 上下:160°左右:160°
最大輝度 250cd/m2
コントラスト比 800:1
応答速度 5ms
映像入力 HDCP対応DVI-D 24pin、アナログRGB D-sub15pin(セパレート同期信号)
音声入出力 音声入力 ステレオミニジャック ø3.5
スピーカー 1W+1W(ステレオ)
各種調整機能 自動調整、ボリューム、OSDロック、ECO、輝度(ECOステップ)、コントラスト、色温度(sRGB、6500K、7200K、9300K、ユーザー)、サイズ、微調整、水平位置、垂直位置、言語(日本語、英語、中国語)、スムージング、節電モード、オートクリア、リセット
定格電圧 AC100V 50/60Hz(電源内蔵)
消費電力 最大時 26W
通常使用時
※弊社実測値
17.7W
待機時 0.5W
パワーマネージメント VESA DPM互換
プラグ&プレイ VESA DDC2B
外形寸法
(W×D×H)
スタンドあり 409×194×408mm
スタンドなし 409×60×352mm
質量 スタンドあり 4.6kg
スタンドなし 4.2kg
梱包状態の寸法 / 質量 468×138×484mm / 6.2kg
チルト角 上: 20° 下:5°
スイベル角 なし
筐体色 ホワイト・ブラック
VESAマウントインターフェイス規格(VESA FPMPMI, FDMI)対応

○(100mmピッチ) 取付位置の詳細は、外形寸法図をご覧ください。

盗難防止用ホール ○
各種取得規格・法規制 VCCI Class B、国際エネルギースタープログラム、UL、PCグリーンラベル(2009年度版)、J-Mossグリーンマーク、RoHS指令準拠、文部科学省 学校環境衛生基準、グリーン購入法、電気用品安全法(PSE)※電源コード
使用温度範囲(℃)
動作時:0~+40、収納時:-20~+60
使用湿度範囲(%) 20~80(結露なきこと)
保証期間 3年間保証 ※LCDパネル及びバックライトは「1年間保証」となります。

解像度および周波数

対応パソコン
表示モード
水平周波数(kHz)
垂直周波数(Hz)
アナログ デジタル
PC-9800
シリーズ
640×400 24.8

56.4

-

Windows
搭載
パソコン
720×400
31.5
70.1
Apple
Macintosh
シリーズ
640×480
31.5
59.9
37.9
72.8
37.5
75.0
800×600
35.2
56.3
37.9
60.3
48.1
72.2
46.9 75.0
1024×768
48.4
60.0
56.5
70.1
60.0
75.0
1280×1024 64.0 60.0 ○(※1)
80.0 75.0 ○(※1)

640×480
35.0
66.7
-
832×624
49.7
74.5
-
1024×768
60.2
74.9
-

PCからの信号は全てノンインタレースであること。
Apple Macintoshシリーズでご使用の場合は、別途市販のMacintosh用接続変換コネクターが必要になる場合があります。
表示解像度、表示色数は接続するグラフィックボードによって異なります。
コンポジットシンク及びシンクオングリーンには対応していません。
1280×1024未満の解像度の場合は、拡大表示します。
※1 Mac OS 9.1以前のOSを搭載したPower Macintoshでは、OSの制限によりご利用いただけない場合があります。

外形寸法図

外形寸法図

添付品

主な添付品 アナログ接続ケーブル(1.5m)、デジタル接続ケーブル(2m)、オーディオケーブル(1.8m)、ACケーブル(1.8m)、取扱説明書
