抵抗膜方式タッチパネル付17型液晶ディスプレイLCD-AD172F-T

仕様書印刷
LCD-AD172F-T 液晶ディスプレイ「LCD-AD172F-T」はタッチパネル機能に対応。直接指先で画面に触れるだけでパソコンの操作が行えます。オフィスはもちろん、公共の場などの様々な環境で使用できます。タッチ操作は手袋をしていても可能。異物による誤作動が少ない抵抗膜方式パネル採用なので作業環境などの使用にも最適です。

※対応OSや仕様、動作環境等は予告なく変更する場合があります。
※OSメーカーのサポートが終了したOSについては、動作保証やサポートができない場合があります。

対応機種

対応機種 DOS/Vマシン

対応OS

対応OS
(日本語版のみ)
タッチパネル Windows 7(32/64ビット)※1/Windows Vista(32ビット版のみ)※2/Windows XP/Windows 2000/Windows Me/Windows 98 Second Edition
※1 Vista用のドライバで動作確認済み。
※2 タッチパネル用ドライバーソフトは手動でインストールする必要があります。ダウンロードはこちら
OSには依存しない
※ただし、解像度及び周波数が下記対応表範囲内に適用すること。

仕様

タッチパネル 入力方式 抵抗膜方式
通信方式 USB1.1
透過率 80%(Typ)
タッチ
耐久性
1000万回
パネルタイプ TFT 17型
表示面積(mm×mm) 337.9×270.3
最大表示解像度 1280×1024
画素ピッチ(mm×mm) 0.264(H)×0.264(V)
表示色 1619万色(擬似フルカラー)
視野角度 上下: 160° 左右: 160°
最大輝度 240cd/m2 ※タッチパネル装着時(取り外し不可)
コントラスト 700:1
応答速度 8ms
映像入力 アナログRGB D-sub15pin(セパレート同期信号)、デジタルDVI-D
音声入出力 音声入力 ステレオミニジャック Φ3.5
スピーカー 1.5W+1.5W(ステレオ)
ヘッドホン -
各種調整機能 自動調整、コントラスト、輝度、水平位置、垂直位置、周波数、位相、モード表示、オフタイム、言語、シャープ、リセット、音量、ミュート、入力選択、カラー設定、OSDロック
定格電圧 AC 100V(ACアダプタより電源供給)
消費電力 最大時 46W
サスペンド時 1W
パワーマネージメント VESA DPMS互換
プラグ&プレイ VESA DDC2B
外形寸法
(W×D×H)
スタンドあり 384(W)×222(D)×421(H)mm
スタンドなし 384(W)×51(D)×349(H)mm
質量 スタンドあり 6.9 kg
スタンドなし 4.5 kg
チルト角 上: 20°下:5°
筐体色 ホワイト
VESAマウントインターフェイス規格(VESA FPMPMI)対応 ○(100mmピッチ)
盗難防止用ホール
梱包状態の質量 / 寸法
(W×D×H)
9.8kg / 492(W)×292(D)×508(H)mm
各種規格 VCCI Class B, 国際エネルギースタープログラム,J-Mossグリーンマーク,RoHS指令準拠
グリーン購入法基準 適合
使用温度範囲(℃) 動作時:5℃~+35℃ 収納時:-20℃~+60℃
使用湿度範囲(%) 20~80(結露なきこと)
保証期間 3年間保証※LCDパネル及びバックライトは「1年間保証」となります。
備考 ※本製品のタッチパネル機能は、マルチモニターに対応しておりません。モニタ1台でご使用下さい。

注)TFTカラー液晶パネルは特性として表示面上に黒点(点灯しない点)や輝点(点灯したままの点)がある場合があります。これは故障あるいは不良ではありません。予めご了承ください。
※ 外観及び仕様は、改善のため予告なく変更することがあります。

解像度および周波数

  表示モード 水平周波数(kHz) 垂直周波数(Hz) アナログ デジタル
Windows
搭載
パソコン
640×350 31.5 70.0
720×400 31.5 70.1
640×480 31.5 70.0
37.9 72.8
37.5 75.0
800×600 35.2 56.3
37.9 60.3
48.1 72.2
46.9 75.0
1024×768 48.4 60.0
56.5 70.1
60.0 75.0
1280×1024 64.0 60.0
80.0 75.0 -

※ PCからの信号は全てノンインタレースであること。
※ 表示解像度、表示色数は接続するグラフィックボードによって異なります。
※ コンポジットシンク及びシンクオングリーンには対応していません。
※ 1280×1024 未満の解像度の場合は、拡大表示します。

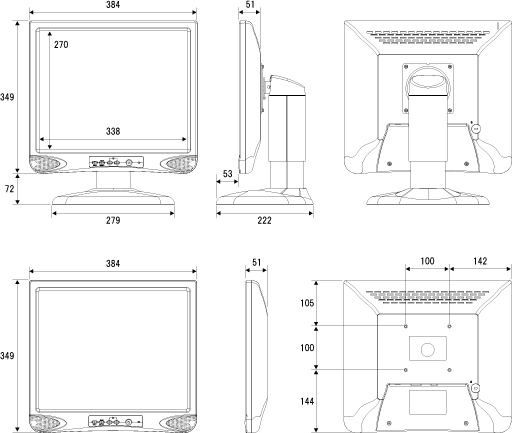

外形寸法図

外形寸法図

添付品

主な添付品 アナログ接続ケーブル(1.8m)、デジタルDVI-Dケーブル(1.8m)、オーディオケーブル(1.8m)、USBケーブル(1.8m)、電源ケーブ ル(1.8m)、ACアダプター、LCDシリーズサポートソフト(CD-ROM)、タッチパネルドライバ(CD-ROM)、取扱説明書
