地上デジタルチューナー搭載 18.5型ワイド液晶ディスプレイLCD-DTV192XNR 仕様

仕様書印刷
画像

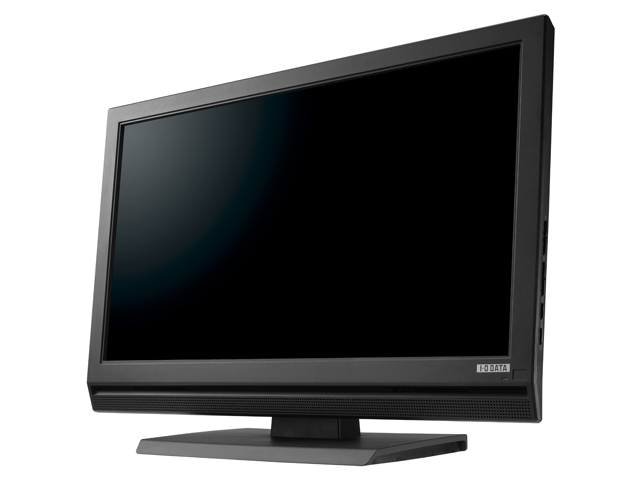

LCD-DTV192XNR 左振り

※商品写真はイメージです。実際の外観とは異なる場合があります。
LCD-DTV192XNR 省スペースにも置ける18.5型の液晶ディスプレイに、地デジチューナーを搭載しました。デジタルHDCP対応DVI-Dや、HDMI(2系統)などの豊富な端子群により、パソコン用ディスプレイとしてはもちろんのこと、ゲーム機の接続も可能ですので、1台で3役のディスプレイとしてお楽しみいただけます。

※対応OSや仕様、動作環境等は予告なく変更する場合があります。
※OSメーカーのサポートが終了したOSについては、動作保証やサポートができない場合があります。

添付品

主な添付品

取扱説明書、アナログ接続ケーブル(1.8m)、オーディオケーブル(1.8m)、ACケーブル(1.8m)、B-CASカード、リモコン、単4電池×2(動作確認用)、B-CASカードカバー、ネジ


仕様

パネルタイプ 18.5型ワイドTFTカラー液晶
表示面積(H)×(V) 409.8×230.4mm
最大表示解像度 1366×768
画素ピッチ(H)×(V) 0.3×0.3mm
表示色 1677万色
視野角度 上下: 160° 左右: 170°
最大輝度 300cd/m2
コントラスト 1000:1
応答速度 5ms
入力信号 端子 PC

・HDCP対応DVI-D 24pin、アナログRGB ミニD-sub 15pin(セパレート同期信号)

AV ・HDMI×2(ver.1.2a)
・D5映像
・Sビデオ ※コンポジット入力と排他利用となり、Sビデオが優先となります。
・コンポジットビデオ(RCAタイプ)
・地上デジタルTVアンテナ ※本機では、地上アナログ放送を視聴できません。
音声入出力 音声入力 ステレオミニジャック Φ3.5
スピーカー 5.0W+5.0W(ステレオ)
フォン端子 ステレオミニジャック Φ3.5
地上デジタル
チューナー機能
放送種類 地上デジタルテレビジョン放送
受信チャンネル UHF 13ch~62ch
CATV 1ch~63ch
HD(ハイビジョン)対応
CATVパススルー対応
字幕放送
EPG(電子番組表)
番組視聴予約(オンタイマー)
データ放送 ×
双方向(データ放送)サービス ×
ケーブルテレビ(CATV)をご利用の場合は、ケーブルテレビ会社からの配信方式がパススルー方式であれば、本機で地上デジタル放送をお楽しみいただけます。配信方式についてはご契約のケーブルテレビ会社にお問い合わせください。
放送波のエリア内であっても、建物や地形により電波がさえぎられる場合や電波の受信状況によっては、視聴いただけない場合もあります。
地上デジタル放送受信に関して
地上デジタル放送を受信するには、地上デジタル放送に対応したUHFアンテナやブースター、混合器などが必要になる場合があります。
本機には録画機能はございません。
各種調整機能 画面モード(標準、映画、CG、ナイト)、バックライト、コントラスト、色温度(6500K 7200K 9300K ユーザー)、ガンマ(1.8 2.2)、アスペクト比(リアル、ズーム、スマートズーム、レターボックス(D端子、Sビデオ、ビデオ、HDMIのみ)、フィット(DTVのみ))、色相(赤、緑、青、シアン、マゼンタ、イエロー)、高音、低音、左右バランス、明るさ、色合い、色の濃さ、シャープネス、節電モード、スムージング、ブロックノイズ除去、ノイズ除去、三次元Y/C(オフ、固定、自動)、ボーダー色、ブルースクリーン(HDMI/D映像のみ)(オン・オフ)、オールリセット、入力切替、ボリューム、ミュート、チャンネル設定、EPG表示(週間、現在)、番組説明、字幕、音声切り替え、オフタイマー
定格電圧 AC 100V 50/60Hz(電源内蔵)
消費電力 最大時 40W
通常使用時
※弊社実測値
TV表示 27.9W、PC表示 25.3W
待機時 1.5W (節電モードオン時)
外形寸法
(W×D×H)
スタンドあり 453×179×332mm
スタンドなし 453×79×302mm
質量 スタンドあり 4.6kg
スタンドなし 4.3kg
チルト角 上: 15° 下:5°
スイベル角 なし
筐体色 ブラック
VESAマウントインターフェイス規格(VESA FPMPMI, FDMI)対応 ○(100mmピッチ)
盗難防止用ホール ○
梱包状態の質量 / 寸法
(W×D×H)
6.6kg / 520×168×400mm
対応OS
(日本語版のみ)
OSには依存しない
※ただし、解像度及び周波数が下記対応表範囲内に適用すること。
解像度および周波数 ●LCD-DTV192XNR対応信号タイミング
表示モード 水平周波数
(kHz)
垂直周波数
(Hz)
アナログ デジタル
Windows
搭載
パソコン
720×400 31.5 70.1
Apple
Macintosh
シリーズ
640×480 31.5 59.9
37.9 72.8
37.5 75.0
800×600 35.2 56.3
37.9 60.3
46.9 75.0
48.1 72.2
1024×768 48.4 60.0
56.5 70.1
60.0 75.0
1366×768 47.7 59.8 ※2
  640×480 35.0 66.7 -
832×624 49.7 74.5 -
1024×768 60.2 74.9 -
PCからの信号は全てノンインタレースである必要があります。
Apple Macintoshシリーズでご使用の場合は、別途市販のMacintosh用接続変換コネクターが必要になる場合があります。
表示解像度、表示色数は接続するグラフィックボードによって異なります。
コンポジットシンクおよびシンクオングリーンには対応していません。
アスペクト比の設定によっては拡大表示されます。
※1:

接続されるパソコンが本解像度に対応していることをご確認ください。

※2: 一部のグラフィックカードの組合せにおいては、1360×768サイズでの表示となります。
各種規格 J-Mossグリーンマーク、RoHS指令準拠、PSE、S-mark
使用温度範囲(℃)

5~35

使用湿度範囲(%) 20~80(結露なきこと)
保証期間 3年間保証 ※LCDパネルおよびバックライトは「1年間保証」となります。

外形寸法 (単位:mm 小数点以下四捨五入)

外形寸法 (単位:mm 小数点以下四捨五入)

映像関連詳細:アスペクト比 (画面サイズ)

映像関連詳細:アスペクト比 (画面サイズ)

※シネマサイズなどの一部の番組では、「フィット入」でも画面いっぱいに拡大しないことがあります。

対応機種

対応機種 DOS/Vマシン
Apple Macintoshシリーズ

※注)TFTカラー液晶パネルは特性として表示面上に黒点(点灯しない点)や輝点(点灯したままの点)がある場合があります。これは故障あるいは不良ではありません。予めご了承ください。
※外観および仕様は、改善のため予告なく変更することがあります。
※本機は「DisplayManager 2V」、「着ピカ」、「節電マネージャー」、「エコ番人」には対応しておりません。
※HDMI、HDMIロゴ及びHigh-Definition Multimedia InterfaceはHDMI Licensing LLCの商標または登録商標です。
