「ブルーリダクション」機能&「フリッカーレス設計」採用 18.5型ワイド液晶ディスプレイLCD-AD194Eシリーズ 仕様

仕様書印刷
LCD-AD194Eシリーズ

「LCD-AD194Eシリーズ」は、目に与える影響が懸念されているブルーライトをディスプレイ本体で低減する機能「ブルーリダクション」やバックライトによる画面のちらつきがない「フリッカーレス設計」を採用し、目に優しい機能を搭載した18.5型のワイド液晶ディスプレイです。ワイドディスプレイながらコンパクトなボディなので、スペースが狭い机上でもすっきり収まります。

対応メモリー検索
PCメーカー
タイプ
発売年
機種・モデル名

(一部のみ入力も可能)

商品型番
  • ※「機種・モデル名」は PCの型番・モデル名は半角で入力してください。一部のみ入力も可能です。
  • ※商品ご購入前のお問い合わせについては「インフォメーション デスク」をご利用ください。

対応機種

対応機種 Windowsパソコン、Mac

※TFTカラー液晶パネルは特性として表示面上に黒点(点灯しない点)や輝点(点灯したままの点)がある場合があります。これは故障あるいは不良ではありません。予めご了承ください。

仕様

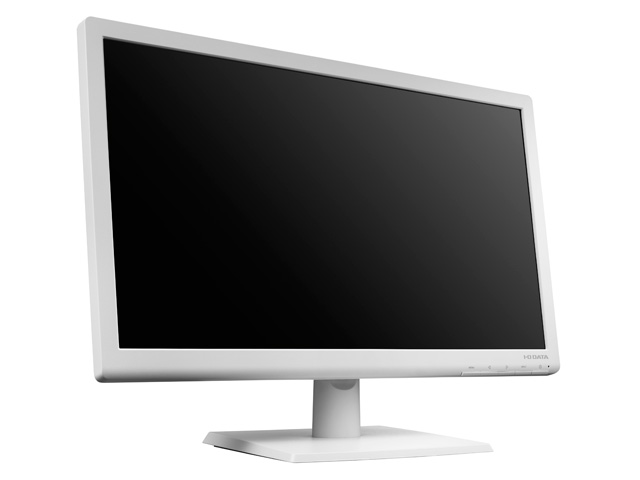

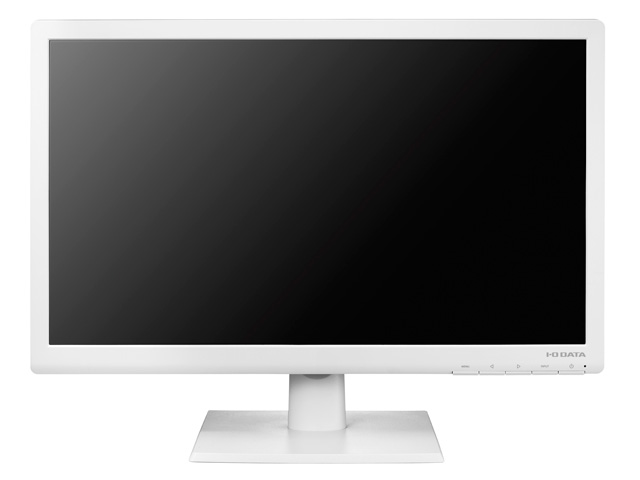

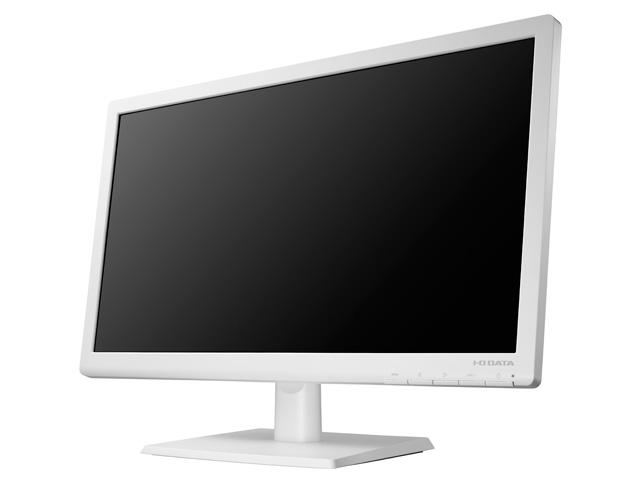

筐体色/型番 ホワイト/LCD-AD194EW

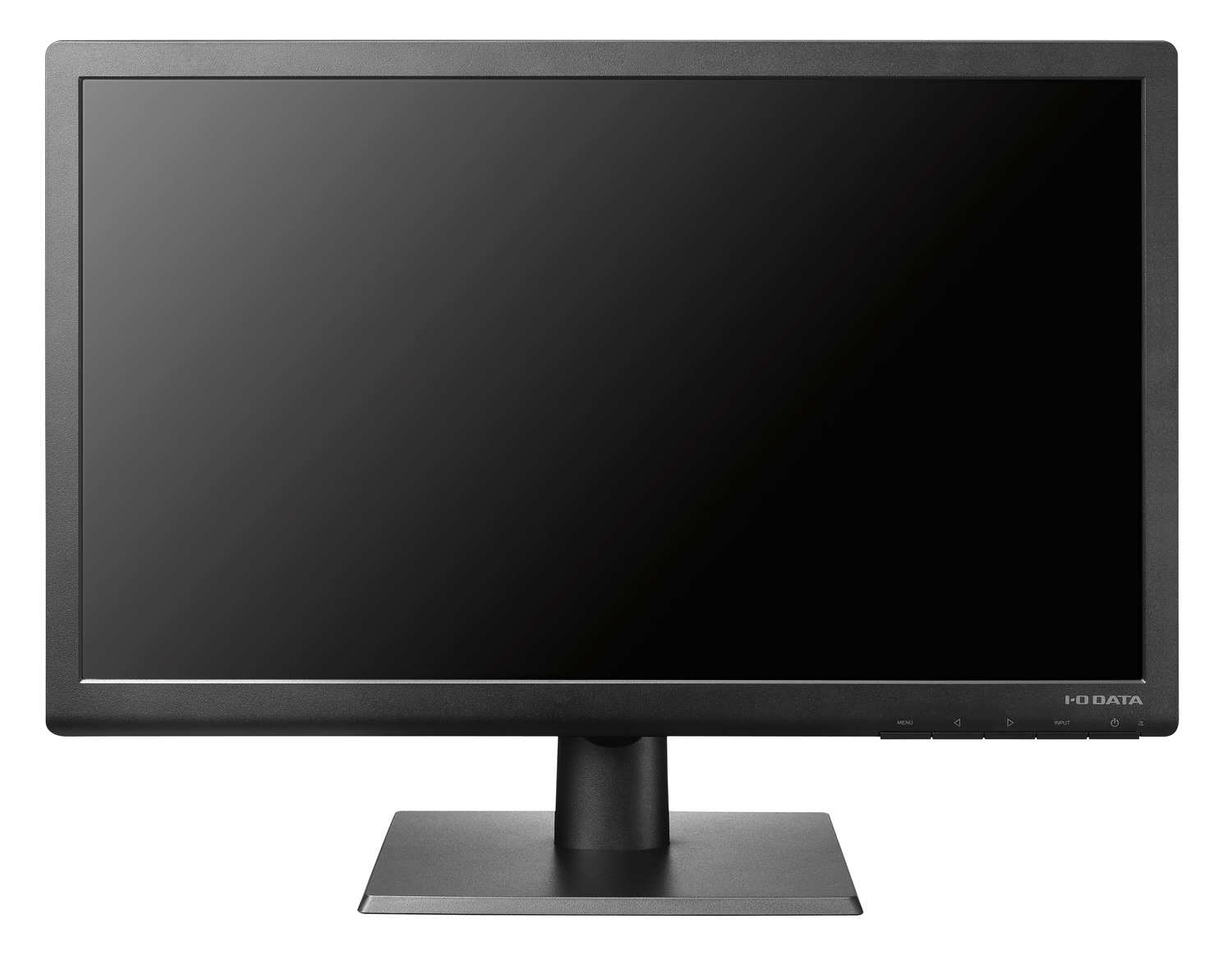

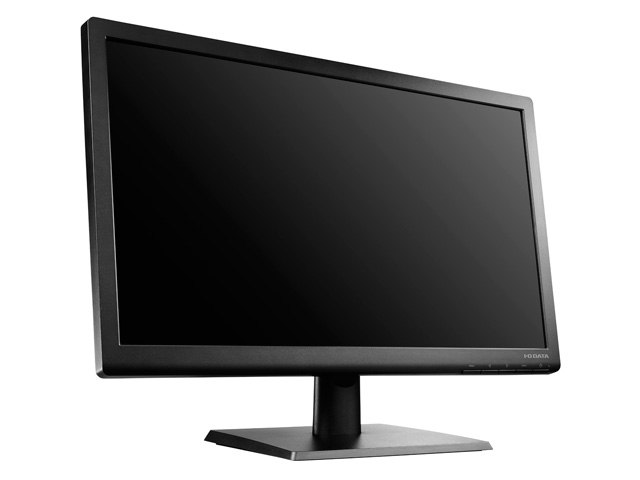

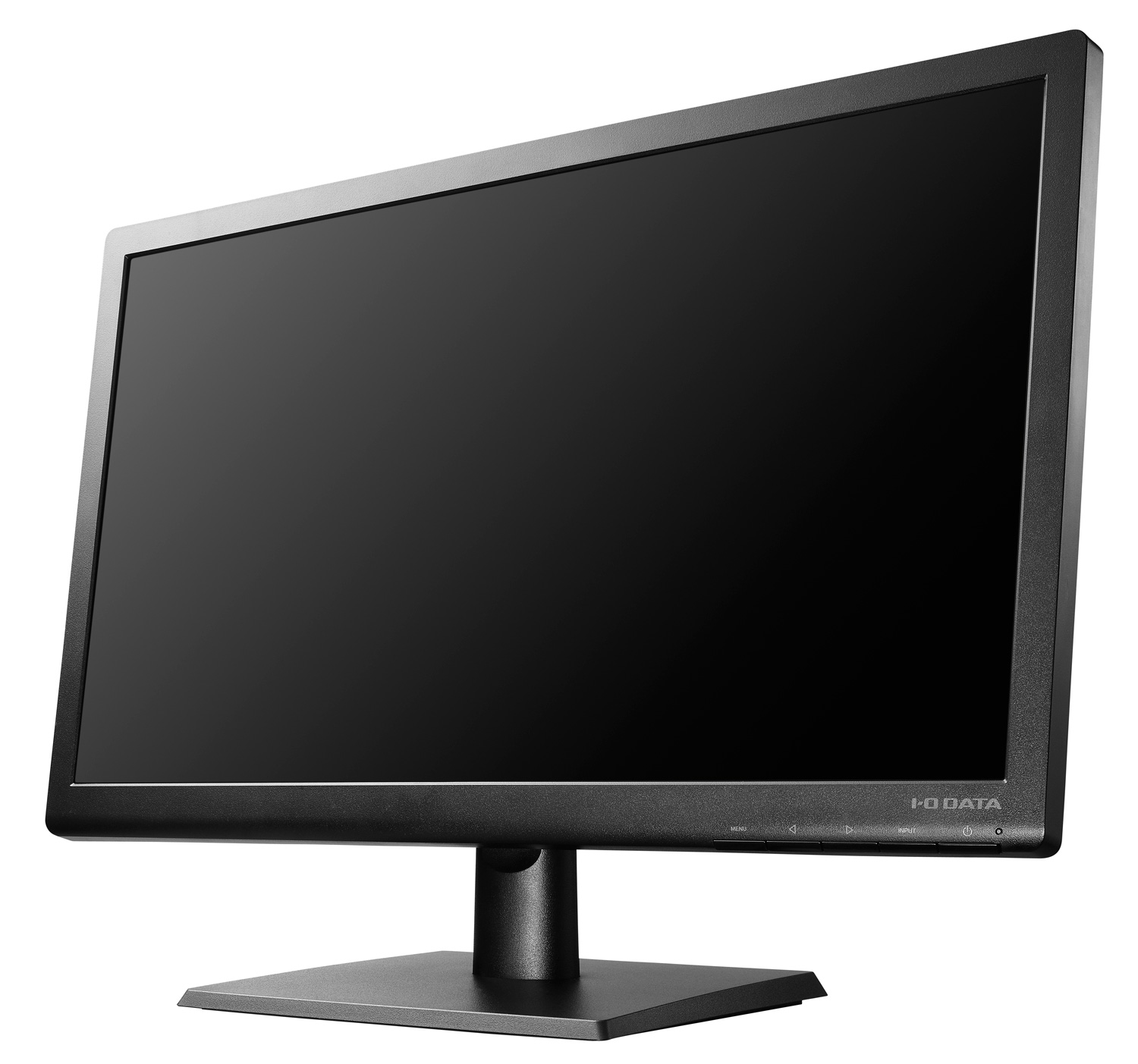

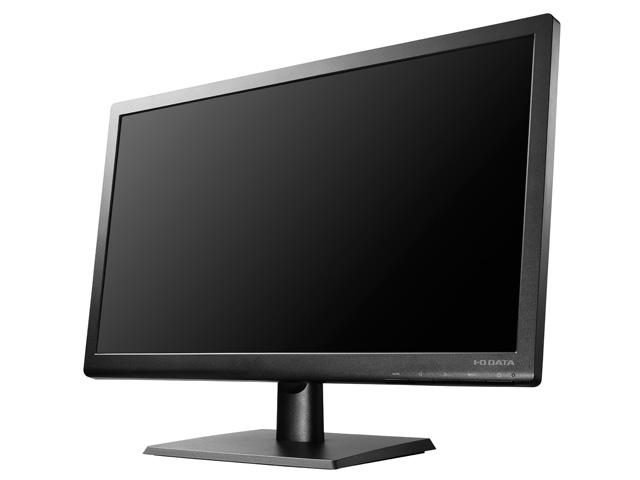

ブラック/LCD-AD194EB
液晶パネル パネルタイプ TFT18.5型ワイド LED/非光沢パネル
最大表示解像度 1366×768
画素ピッチ(mm×mm) 0.3(H)×0.3(V)
表示面積(mm×mm) 409.8(H)×230.4(V)
最大表示色 1677万色
視野角度 上下:160° 左右:170°
最大輝度 250cd/㎡
コントラスト 1000:1
応答速度 5ms
水平走査周波数(kHz) 24.8~80.0
垂直走査周波数(Hz) 56.3~75.0
映像入力端子 アナログRGB、DVI-D(HDCP対応)
音声入出力 音声入力 ステレオミニジャック φ3.5
スピーカー 1W+1W(ステレオ)
フォン端子 -
調整機能 アスペクト比 固定、フル
映像設定 ECO、輝度/ECOステップ、コントラスト、色温度(6500K、7200K、9300K、ユーザー)
メニュー設定 表示時間、透過、画面情報、言語(日本語、English)
その他 スムージング、自動電源オフ(切、手動復帰、自動復帰)、リセット
手動調整 サイズ、微調整、水平位置、垂直位置
ダイレクト設定 ボリューム、ブルーリダクション、輝度/ECOステップ、OSDロック、入力切替、自動調整
定格電圧 AC100V 50/60Hz(電源内蔵)
消費電力 最大時 17W
通常使用時(オンモード) 11.6W
待機時 0.5W
パワーマネージメント VESA DPM互換
プラグ&プレイ VESA DDC2B
チルト角 上: 20° 下: 5°
高さ調整 -

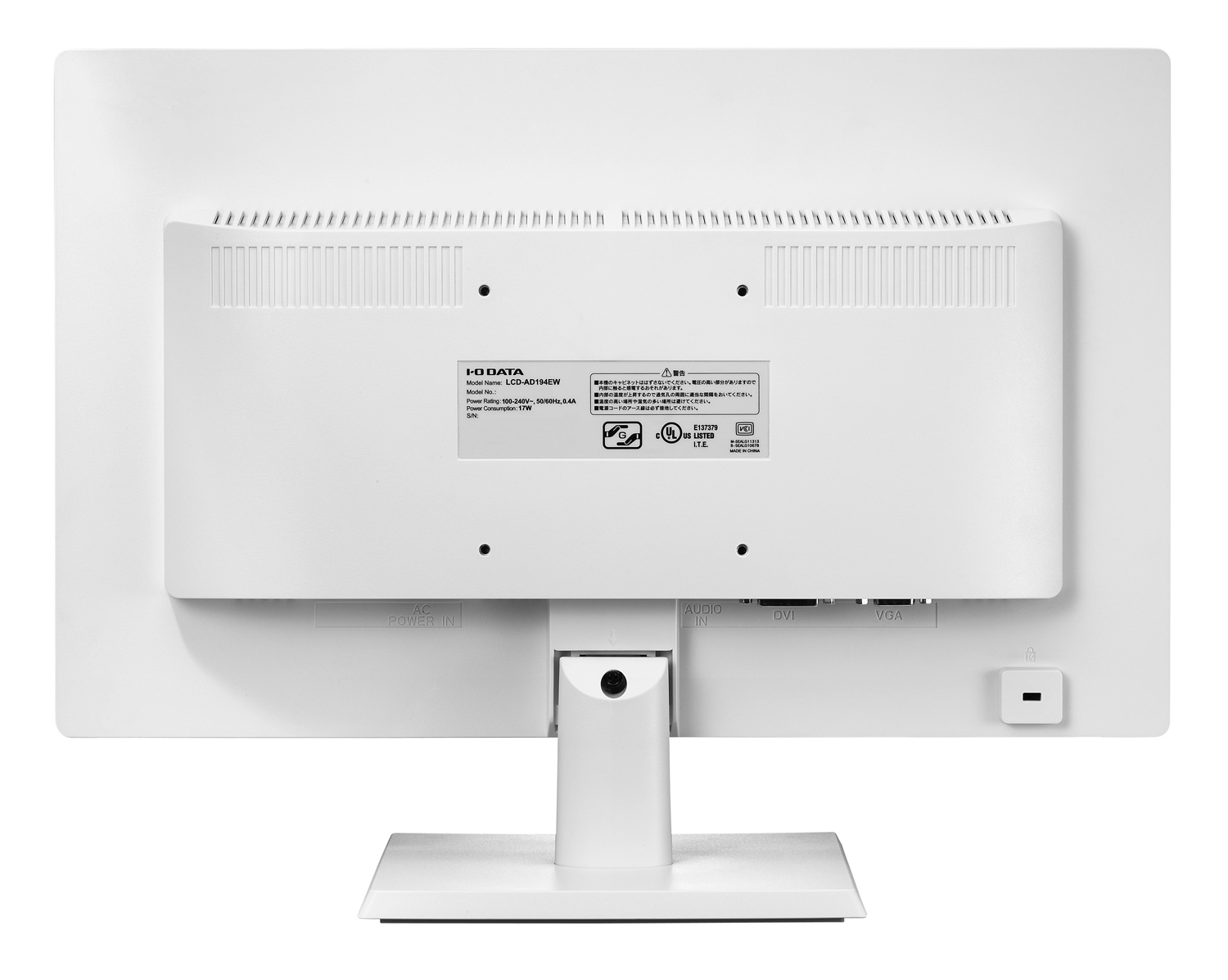

VESAマウントインターフェイス ○(100mmピッチ)
盗難防止用ホール
(ケンジントンセキュリティスロット)
外形寸法
(W×D×H)
スタンドあり 442×169×331(mm)
スタンドなし 442×46×272(mm)
質量 スタンドあり 2.5kg
スタンドなし 2.2kg
スタンド 取り外し可能
梱包時質量/寸法(W×D×H) 3.6kg/493×110×400 mm
使用温度条件 0℃~40℃(収納時:-20℃~60℃)
使用湿度条件 20%~80%(結露なきこと)
各種取得規格・法規制 VCCI Class B、UL、J-Mossグリーンマーク、RoHS指令準拠、文部科学省 学校環境衛生基準、PCグリーンラベル(Ver.13★★☆)、グリーン購入法
保証期間 5年間
※パネル、バックライトを含む。ただし、使用時間は30,000時間以内に限る。

※外観及び仕様は、改善のため予告なく変更することがあります。

解像度および周波数

●LCD-AD194Eシリーズ 信号タイミング

表示モード 水平周波数
(kHz)
垂直周波数
(Hz)
アナログ デジタル
640×400 24.8 56.4 -
720×400 31.5 70.1
640×480 31.5 59.9
35.0 66.7 -
37.9 72.8
37.5 75.0
800×600 35.2 56.3
37.9 60.3
46.9 75.0
48.1 72.2
832×624 49.7 74.6 -
1024×768 48.4 60.0
56.5 70.1
60.0 75.0
60.2 74.9 -
1366×768 47.7 59.8

※接続されるパソコンが上記解像度に対応していることをご確認ください。
※PCからの信号は全てノンインタレースである必要があります。
※Apple Macintoshシリーズでご使用の場合は、別途市販のMacintosh用接続変換コネクターが必要になる場合があります。
※表示解像度、表示色数は接続するグラフィックボードによって異なります。
※コンポジットシンクおよびシンクオングリーンには対応していません。
※アスペクト比の設定によっては拡大表示されます。

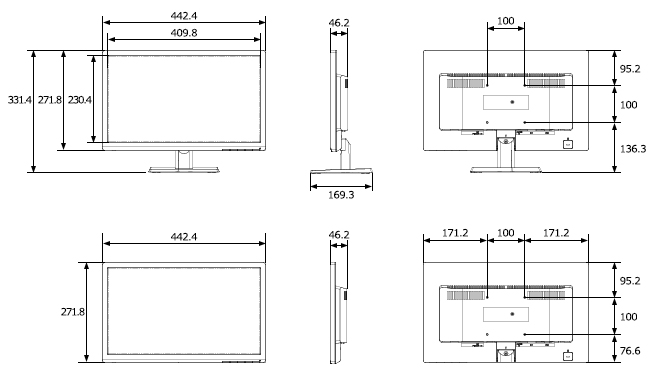

外形寸法図

外形寸法図

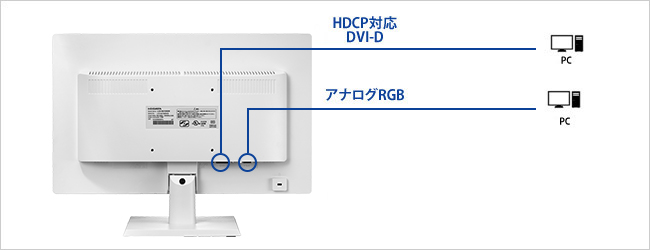

機器接続例

機器接続の画像

アスペクト比(画像縦横比)

アスペクト比 4:3映像 16:9映像
信号形式 480p 720p -
解像度の例 640×480 1280×720 1366×768
固定 アスペクト比を維持したまま、入力信号を拡大(スマートズーム) 固定 1280×720 1366×768
フル アスペクト比を維持せず、入力信号を拡大(ズーム) フル

※最適な解像度(最大解像度)以外の場合、映像の拡大処理をするため輪郭ににじみが生じます。

添付品

主な添付品 取扱説明書(保証書含む)、アナログRGBケーブル(1.5m)、DVI-Dケーブル(1.5m)、オーディオケーブル(1.5m)、電源コード(1.8m、PSE適合品
