硬化ガラス製フィルター付き20型ワイド液晶ディスプレイLCD-AD202XWA-P 仕様

仕様書印刷
画像

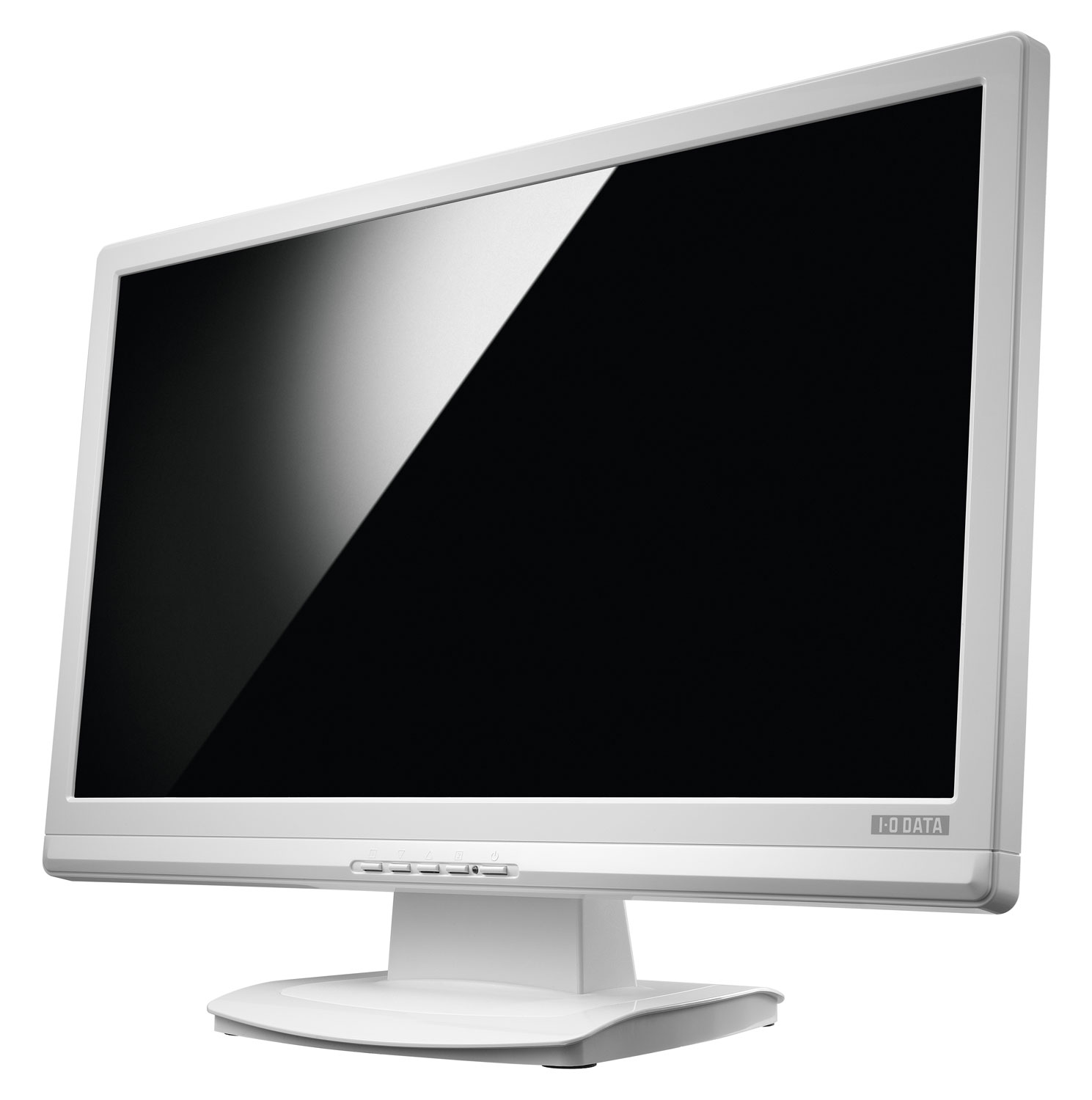

LCD-AD202XWA-P 左振り

※商品写真はイメージです。実際の外観とは異なる場合があります。
LCD-AD202XWA-P

「LCD-AD202XWA-P」は、破損・汚れを防ぐ硬化ガラス製フィルターを採用した20型液晶ディスプレイです。
硬化ガラス製フィルターにより、指で強く押すことによる画面の破損、ペンなどの引っかき傷から画面を保護します。また、画面の映り込みを防止する「表面ARコーティング」、指でタッチされたときに指紋が付きにくい「耐指紋コーティング」を施しています。

さらに、本製品は5年間の特別長期保証に加え、PCグリーンラベル2011年度版や文部科学省の学校環境衛生基準への準拠など、学校への導入に最適な液晶ディスプレイです。

※対応OSや仕様、動作環境等は予告なく変更する場合があります。
※OSメーカーのサポートが終了したOSについては、動作保証やサポートができない場合があります。

対応機種

対応機種 DOS/Vマシン、Apple Macintoshシリーズ
  TFTカラー液晶パネルは特性として表示面上に黒点(点灯しない点)や輝点(点灯したままの点)がある場合があります。これは故障あるいは不良ではありません。予めご了承ください。

対応OS

対応OS
(日本語版のみ)
OSには依存しない
※ただし、解像度及び周波数が対応表範囲内であること。

仕様

筐体色/型番 ホワイト LCD-AD202XWA-P
液晶パネル パネルタイプ TFT 20型ワイド /非光沢パネル
最大表示解像度 1600×900
画素ピッチ(mm×mm) 0.2768(H)×0.2768(V)
表示面積(mm×mm) 442.8(H)×249.075(V)
最大表示色 1677万色
視野角度 上下:160°左右:170°
最大輝度 250cd/㎡
コントラスト 1000:1
応答速度 5ms
水平走査周波数(kHz) 24.8〜60.2kHz
垂直走査周波数(Hz) 56.3〜75.0kHz
映像入力端子 アナログRGB、デジタルHDCP対応DVI-D
音声入出力 音声入力 ステレオミニジャック φ3.5
スピーカー 1W+1W(ステレオ)
フォン端子 -
調整機能 色調整  色温度(6500K、7200K、9300K、User Color)、シャープネス
映像調整 輝度、コントラスト
画面調整 自動画面調整、水平位置、垂直位置、OSD位置、画面モードの調整、クロック、フェーズ
省電力機能 自動電源オフ、ECOモード
メニュー機能 メニュー表示時間、言語(日本語、英語)
その他 OSDロック、リセット
定格電圧 AC100V 50/60Hz
消費電力 最大時 20W
通常使用時(オンモード) 12.7W
待機時 0.5W
パワーマネージメント VESA DPM互換
プラグ&プレイ VESA DDC2B
チルト角 上: 20° 下: 0°
高さ調整 -
VESAマウントインターフェイス ○(100mmピッチ)
盗難防止用ホール
外形寸法
(W×D×H)
スタンドあり 482×195×364(mm)
スタンドなし 482×62×309(mm)
質量 スタンドあり 4.3kg
スタンドなし 4.0kg
梱包時質量(kg) / 寸法(W×D×H) 5.5kg/520×130×420 (mm)
使用温度条件 0℃~40℃(収納時:-20℃~60℃)
使用湿度条件 20%~80%(結露なきこと)
各種取得規格・法規制 RoHS指令準拠、グリーン購入法、文部科学省 学校環境衛生基準、J-Mossグリーンマーク、国際エネルギースタープログラム、VCCI Class B、PCグリーンラベル(2011年版★★☆)、UL
保証期間 5年間
  外観及び仕様は、改善のため予告なく変更することがあります。

解像度および周波数

●LCD-AD202XWA-P 信号タイミング

対応パソコン
表示モード
水平周波数(kHz)
垂直周波数(Hz)
アナログ デジタル
PC-9800シリーズ 640×400 24.8 56.4 -

Windows
搭載
パソコン
720×400
31.5
70.1
Apple
Macintosh
シリーズ
640×480
31.5
59.9
37.9
72.8
37.5
75.0
800×600
35.2
56.3
37.9
60.3
46.9
75.0
48.1 72.2
1024×768
48.4
60.0
56.5
70.1
60.0
75.0
1440×900 55.5 59.9 ○(※1)
55.9 59.9 ○(※1)
1600×900 60.0 60.0

640×480
35.0
66.7
-
832×624
49.7
74.5
-
1024×768
60.2
74.9
-

●Xbox 360 対応信号タイミング(※2)
対応機種
表示モード
水平周波数(kHz)
垂直周波数(Hz)
アナログ デジタル
Xbox 360
640×480
31.5
59.9
-
848×480
31.0
60.0
-
1024×768
48.4
60.0
-
1280×720
45.0
59.9
-
1280×768
47.8
59.9
-
1360×768
47.7
60.0
-

※ PCからの信号は全てノンインタレースである必要があります。
※Apple Macintoshシリーズでご使用の場合は、別途市販のMacintosh用接続コネクターが必要になる場合があります。
※表示解像度、表示色数は接続するグラフィックボードによって異なります。
※コンポジットシンクおよびシンクオングリーンには対応していません。
※1600×900未満の解像度の場合は、拡大表示されます。
※1:接続されるパソコンが本解像度に対応していることをご確認ください。
※2:アナログRGB(ミニD-sub15ピン)接続する場合は、市販の「Xbox 360 VGA HD AVケーブル」が必要です。

外形寸法図

外形寸法図

機器接続例

機器接続の画像

アスペクト比(画像縦横比)

HD(1600×900)の場合

アスペクト比 4:3、5:4映像 16:9映像
信号形式 480i、480p 720p -
解像度の例 640×480、1280×1024 1280×720 1600×900
アスペクト アスペクト比を維持したまま、入力信号を拡大(スマートズーム) 固定※1 1280×720※1 1600×900

フル 入力信号を拡大(ズーム) フル※1
※ メニュー項目「画面モードの調整」で「アスペクト」と「フル」が選択できます。
※1 最適な解像度(最大解像度)以外の場合、映像の拡大処理をするため輪郭ににじみが生じます。

保護フィルター仕様

材質 半強化ガラス製
厚さ 2mm
表面処理 ARコート(両面)、耐指紋コート
透過率 96%
反射率 1.5%
表面硬度(鉛筆硬度) 9H
ガラス強度 227gの鉄球を100cmの高さから落下させ、外観と形状に異常がない

添付品

主な添付品 アナログ接続ケーブル(1.8m)、デジタル接続ケーブル(1.8m)、オーディオケーブル(1.8m)、ACケーブル(1.8m)
